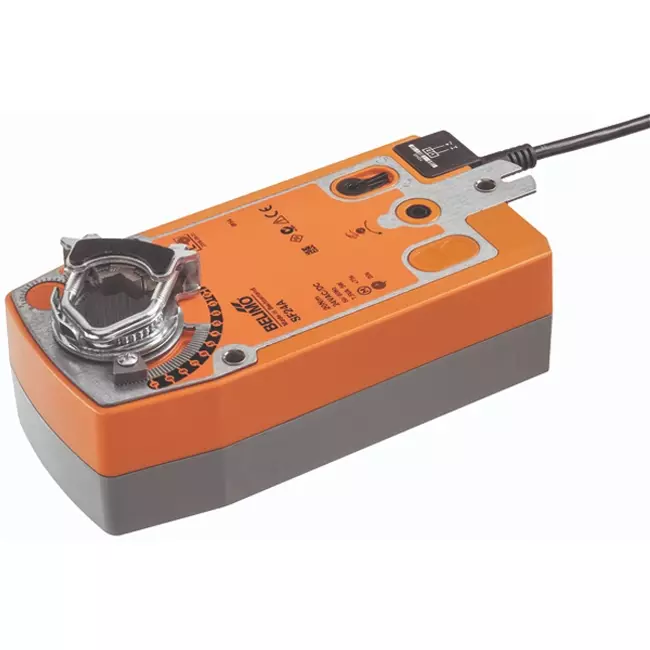

Actuador de válvula rotativa Belimo con retorno por muelle 24V - abrir/cerrar - 20 Nm - SF24A

Marca: Belimo

-10%

Consultar precio 487,63

438,87 -10%

Ahorra 48,76

Plazo de entrega: 6 días laborables

La mayor colección de España
Devoluciones gratuitas
Valoración del cliente 9/10
Compra segura con Trustedshops

Pague de forma segura y rápida con:

Puntos positivos

Incl. retorno por muelle
Cable fijo
A prueba de sobrecargas
Grado de protección IP54

Actuador de compuerta rotativo Belimo con retorno por resorte 24V - abierto/cerrado - 20 Nm - SF24A

El Belimo SF24A es un actuador rotativo con retorno por resorte diseñado para el control abierto/cerrado de secciones de compuertas de aire de hasta aproximadamente 4 m² en instalaciones técnicas de edificios. El actuador funciona con una señal de abierto/cerrado: cuando hay tensión de alimentación, se mueve a la posición de trabajo y se tensan los resortes internos de retorno. En caso de fallo de alimentación, la compuerta regresa automática e independientemente a la posición segura, impulsada por la energía almacenada en el resorte. Esto hace que el actuador sea apto para aplicaciones donde se requiere una posición de seguridad predeterminada, como compuertas cortafuego o de ventilación de emergencia en sistemas centrales de tratamiento de aire. El motor alcanza un ángulo de giro de 90° en 75 segundos y el retorno por resorte devuelve la compuerta en menos de 20 segundos. El consumo en reposo es de 2,5 W y el nivel de ruido del motor es de 45 dB(A). Con un par de torsión de 20 Nm, es adecuado para compuertas grandes y robustas en instalaciones climáticas comerciales e industriales.

Ventajas y funciones

Control abierto/cerrado con 20 Nm: El par de torsión de 20 Nm permite que el actuador controle grandes secciones de compuertas de aire de hasta aproximadamente 4 m², manejando sin esfuerzo construcciones de compuertas pesadas.
Retorno automático por resorte en caso de fallo de alimentación: La compuerta regresa a la posición de seguridad en menos de 20 segundos, sin necesidad de fuente de energía externa ni control adicional.
Dirección de movimiento ajustable mediante montaje L/R: La dirección de giro tanto del motor como del retorno por resorte se determina en la instalación, permitiendo una aplicación flexible en diversas configuraciones de compuertas.
Accionamiento manual con bloqueo: Mediante la manivela suministrada, se puede operar manualmente la compuerta y bloquear en cualquier posición deseada, lo que resulta conveniente durante la instalación y mantenimiento.
Protección contra sobrecarga sin interruptores finales: El actuador se detiene automáticamente al alcanzar el tope mecánico, evitando desgastes y simplificando la instalación.
Clase de protección IP54: Protegido contra el polvo y salpicaduras de agua desde cualquier dirección, garantizando resistencia a las influencias ambientales diarias y una larga vida útil.

Instalación, mantenimiento y aplicaciones

El actuador se monta directamente en el eje de la compuerta mediante el anillo de sujeción universal suministrado, apto para diámetros de eje de 10 a 25,4 mm. El eje debe tener una longitud mínima de 85 mm y sobresalir al menos 15 mm. Un dispositivo anti-rotación incluido evita que el actuador gire junto con la compuerta. La dirección de movimiento tanto del motor como del retorno por resorte se ajusta según la orientación del montaje (L/R). El ángulo de giro es mecánicamente ajustable desde el 33% en incrementos de 2,5% hasta un máximo del 95%. Para operación manual, incluye una manivela con la cual se puede bloquear la compuerta en cualquier posición. La conexión eléctrica se realiza mediante un cable fijo de 1 metro con dos conductores de 0,75 mm². El actuador es libre de mantenimiento y se utiliza para el control abierto/cerrado de grandes secciones de compuertas en unidades centrales de tratamiento de aire, compuertas mezcladoras y compuertas de ventilación de emergencia en edificios comerciales e instalaciones climáticas industriales.

Marca	Belimo
Categoría	Servomotor Belimo
GTIN	7630498114021
Número de artículo del fabricante	SF24A
Número de artículo	23010061

Especificaciones

Código de categoría	101
Suitable for air accessory	Sí
Supply voltage	24 V AC/DC
Control signal	2-point
Energy consumption in operation	5 W
Energy consumption at rest	2.5 W
Modelo	Rotating
Regulation type on/off	No
Regulation type modulating	Sí
Regulation type splitrange	No
Connection cable length	1 m
Transmission	With cogwheels
With direct mount top flange according to ISO 5211	No
Return at zero supply voltage	Sí
Deactivated when closed	Sí
Automatic stroke recognition	No
Adjustable position feedback signal	No
Auxiliary contacts	No
Position reporting system	Optional
Auxiliary contacts optional	Sí
End contacts	None
Adjustable operating range	No
With mechanical setting indicator	Sí
Suitable for manual operation	Sí
Operating time	75 s
Torque	20 Nm
Potential free switch contact	No
Self-adjusting travel length	No
Max. angle of rotation	95 °
With safety function	Sí
Degree of protection (NEMA)	2
Degree of protection (IP)	IP54
Max. electric power input	7.5 VA
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Altura	85 mm
Anchura	130 mm
Profundidad	290 mm
Explosion-proof	No
Housing material	Plastic
Suitable for valve	No
