Puntos positivos

Incl. retorno por muelle
Ángulo de giro de hasta 95
A prueba de sobrecargas
Grado de protección IP54

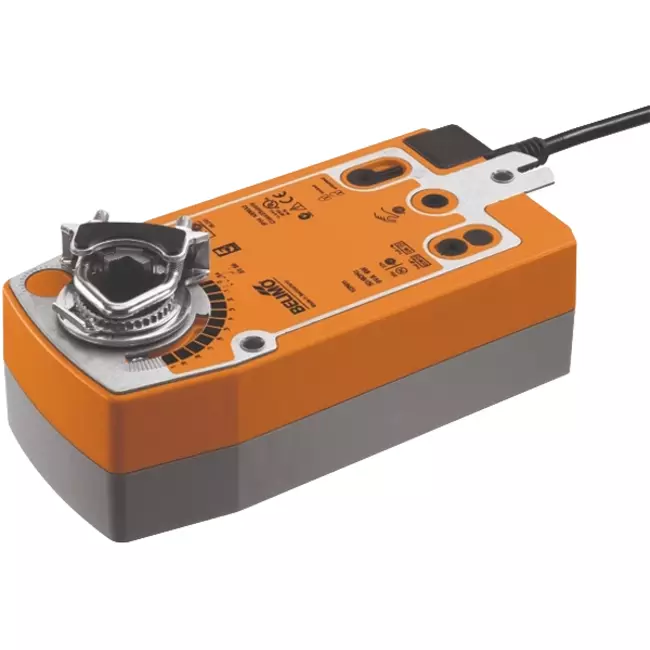

Actuador rotativo para válvulas Belimo con retorno por resorte 24-240V - 20 Nm - SFA

El Belimo SFA es un actuador rotativo con retorno por resorte diseñado para accionar secciones de válvulas de aire de hasta aproximadamente 4 m² en instalaciones técnicas de edificios. El actuador funciona con una señal abierto/cerrado: cuando hay tensión eléctrica, se mueve a la posición de trabajo y se tensan los resortes de retorno. En caso de pérdida de tensión, la válvula retorna automáticamente a una posición segura, impulsada por la energía almacenada en el resorte. Esto hace que el actuador sea idóneo para aplicaciones donde se requiere una posición de seguridad predeterminada, como en válvulas cortafuego o de ventilación de emergencia en unidades centrales de tratamiento de aire. El motor alcanza un ángulo de giro de 90° en 75 segundos, con un consumo en reposo de 3,5 W y un nivel sonoro de 45 dB(A). Con un par de 20 Nm, es adecuado para válvulas grandes y pesadas en instalaciones de climatización comerciales e industriales.

Ventajas y características

Alimentación universal AC 24...240 V / DC 24...125 V: Puede conectarse a casi cualquier voltaje disponible sin necesidad de transformador adicional ni modificaciones en la instalación.
Retorno automático por resorte ante fallo de alimentación: La válvula regresa a la posición de seguridad en menos de 20 segundos, asegurando protección fiable sin requerir energía externa ni sistema de control.
Dirección de movimiento ajustable mediante montaje L/R: El sentido de giro tanto del motor como del retorno por resorte se puede seleccionar durante la instalación, permitiendo flexibilidad en diversas configuraciones de válvulas.
Funcionamiento manual con bloqueo: Incluye una manivela para operar manualmente la válvula y bloquearla en cualquier posición, facilitando la instalación y el mantenimiento.
Protección contra sobrecargas sin interruptores de fin de carrera: El actuador se detiene automáticamente al alcanzar el límite mecánico, evitando desgaste y simplificando la instalación.
Clase de protección IP54: Resistente al polvo y salpicaduras de agua desde cualquier dirección, garantizando durabilidad frente a las condiciones ambientales habituales.

Instalación, mantenimiento y aplicaciones

El actuador se monta directamente sobre el eje de la válvula utilizando el anillo de sujeción universal incluido, adecuado para ejes con diámetros entre 10 y 25,4 mm. Un dispositivo antirotación suministrado evita que el actuador gire junto con la válvula. La dirección de giro del motor y del retorno por resorte se ajusta mediante la orientación del montaje (L/R). El ángulo de giro se puede limitar mecánicamente con topes hasta un máximo de 95°. Para operación manual se proporciona una manivela que permite bloquear la válvula en cualquier posición. La conexión eléctrica se realiza a través de un cable fijo de 1 metro con dos conductores de 0,75 mm². El actuador es libre de mantenimiento y especialmente indicado para control abierto/cerrado de grandes secciones de válvulas de aire en unidades centrales de tratamiento de aire, válvulas mezcladoras y válvulas de ventilación de emergencia en edificios comerciales e instalaciones industriales de climatización.

Marca	Belimo
Categoría	Servomotor Belimo
GTIN	7630498114137
Número de artículo del fabricante	SFA
Número de artículo	23010065

Especificaciones

Código de categoría	101
Suitable for air accessory	Sí
Supply voltage	24 - 125 V DC / 24 - 240 V AC
Control signal	2-point
Energy consumption in operation	7 W
Energy consumption at rest	3.5 W
Modelo	Rotating
Regulation type on/off	No
Regulation type modulating	Sí
Regulation type splitrange	No
Connection cable length	1 m
Transmission	With cogwheels
With direct mount top flange according to ISO 5211	No
Return at zero supply voltage	Sí
Deactivated when closed	Sí
Automatic stroke recognition	No
Adjustable position feedback signal	No
Auxiliary contacts	No
Position reporting system	None
Auxiliary contacts optional	Sí
End contacts	None
Adjustable operating range	No
With mechanical setting indicator	Sí
Suitable for manual operation	Sí
Operating time	75 s
Torque	20 Nm
Potential free switch contact	No
Self-adjusting travel length	No
Max. angle of rotation	95 °
With safety function	Sí
Degree of protection (NEMA)	2
Degree of protection (IP)	IP54
Max. electric power input	18 VA
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C

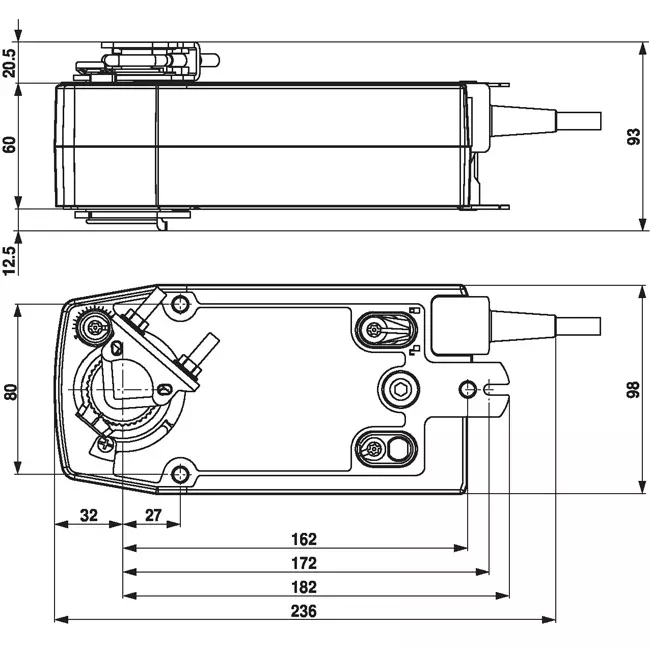

Altura	85 mm
Anchura	130 mm
Profundidad	290 mm
Explosion-proof	No
Housing material	Plastic
Suitable for valve	No
