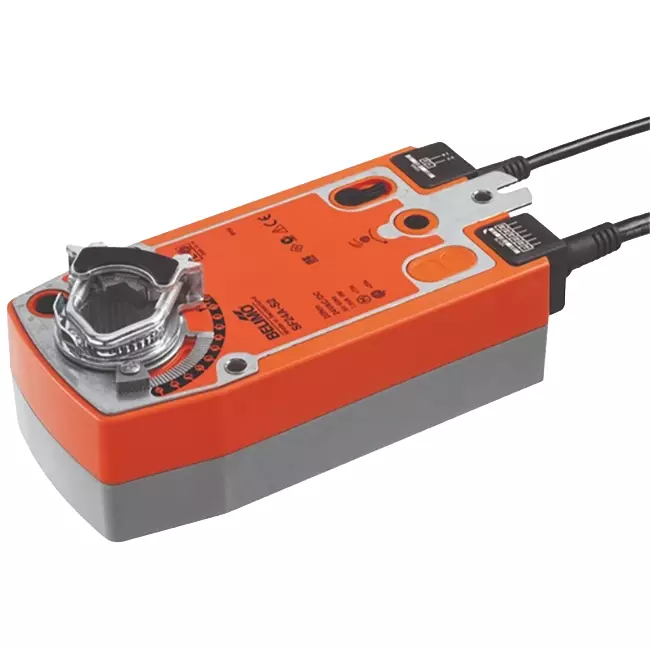

Actuador de válvula rotativa Belimo con retorno por muelle 24-240V - 20 Nm - SFA-S2

Marca: Belimo

-10%

Consultar precio 620,73

558,66 -10%

Ahorra 62,07

Plazo de entrega: 6 días laborables

La mayor colección de España
Devoluciones gratuitas
Valoración del cliente 9/10
Compra segura con Trustedshops

Pague de forma segura y rápida con:

Puntos positivos

Incl. retorno por muelle
2 interruptores auxiliares integrados
A prueba de sobrecargas
Grado de protección IP54

Actuador rotativo de compuerta Belimo con resorte de retorno 24-240V - 20 Nm - SFA-S2

El Belimo SFA-S2 es un actuador rotativo con resorte de retorno diseñado para el control de secciones de compuertas de aire de hasta aproximadamente 4 m² en instalaciones técnicas de edificios. El actuador funciona con una señal abierto/cerrado: cuando hay tensión de alimentación, se desplaza a la posición de trabajo tensionando los resortes de retorno. En caso de fallo de tensión, la compuerta vuelve automática y autónomamente a la posición segura, impulsada por la energía del resorte. Esto hace que el actuador sea adecuado para aplicaciones que requieren una posición segura predefinida, como compuertas cortafuegos o de ventilación de emergencia en unidades centrales de tratamiento de aire. El motor alcanza un ángulo de giro de 90° en 75 segundos, su consumo en reposo es de 3,5 W y el nivel sonoro del motor es de 45 dB(A). Con un par de giro de 20 Nm y dos interruptores auxiliares integrados para la retroalimentación de posición, es aplicable a compuertas grandes y pesadas en instalaciones HVAC comerciales e industriales.

Ventajas y características

Alimentación universal AC 24...240 V / DC 24...125 V: Puede conectarse a casi cualquier tensión de suministro disponible, sin necesidad de transformador adicional ni adaptación en la instalación.
Retorno automático por resorte en caso de fallo de tensión: La compuerta regresa a la posición de seguridad en menos de 20 segundos sin fuente de energía externa ni comando.
2 interruptores auxiliares integrados: Los dos interruptores incorporados permiten la retroalimentación directa de posición a un BMS o cuadro de control — uno fijado en 10%, otro ajustable entre 11 y 100% — sin accesorios adicionales.
Dirección de movimiento ajustable mediante montaje L/R: La dirección de giro tanto del motor como del resorte de retorno se determina durante la instalación, permitiendo una aplicación flexible en distintas configuraciones de compuertas.
Accionamiento manual con bloqueo: Mediante la manivela incluida se puede operar la compuerta manualmente y bloquearla en cualquier posición deseada, útil durante la instalación y mantenimiento.
Protección contra sobrecarga sin interruptores finales: El actuador se detiene automáticamente al alcanzar el tope mecánico, evitando desgaste y simplificando la instalación.
Clase de protección IP54: Protegido contra polvo y salpicaduras de agua desde todas las direcciones, lo que garantiza resistencia a las influencias ambientales diarias y larga vida útil.

Instalación, mantenimiento y aplicaciones

El actuador se monta directamente sobre el eje de la compuerta con el anillo de sujeción universal incluido, compatible con diámetros de eje de 10 a 25,4 mm. Un dispositivo antirrotación suministrado evita que el actuador gire con el eje. La dirección de movimiento tanto del motor como del resorte de retorno se ajusta mediante la orientación del montaje (L/R). El ángulo de giro se puede ajustar mecánicamente con topes hasta un máximo de 95°. Para la operación manual se dispone de una manivela que permite bloquear la compuerta en cualquier posición. La conexión eléctrica se realiza con un cable de alimentación de 1 metro con dos conductores de 0,75 mm² y un cable separado de 1 metro con seis conductores para los interruptores auxiliares. El actuador es libre de mantenimiento y es especialmente adecuado para el control abierto/cerrado de grandes secciones de compuertas de aire en unidades centrales de tratamiento de aire, mezcladoras y compuertas de ventilación de emergencia en edificios comerciales e instalaciones HVAC industriales.

Marca	Belimo
Categoría	Servomotor Belimo
GTIN	7630498114144
Número de artículo del fabricante	SFA-S2
Número de artículo	23010056

Especificaciones

Código de categoría	101
Suitable for air accessory	Sí
Supply voltage	24 - 125 V DC / 24 - 240 V AC
Control signal	2-point
Energy consumption in operation	7 W
Energy consumption at rest	3.5 W
Modelo	Rotating
Regulation type on/off	No
Regulation type modulating	Sí
Regulation type splitrange	No
Connection cable length	1 m
Transmission	With cogwheels
With direct mount top flange according to ISO 5211	No
Return at zero supply voltage	Sí
Deactivated when closed	Sí
Automatic stroke recognition	No
Adjustable position feedback signal	No
Auxiliary contacts	Sí
Position reporting system	None
Auxiliary contacts optional	Sí
End contacts	2
Adjustable operating range	No
With mechanical setting indicator	Sí
Suitable for manual operation	Sí
Operating time	75 s
Torque	20 Nm
Potential free switch contact	Sí
Self-adjusting travel length	No
Max. angle of rotation	95 °
With safety function	Sí
Degree of protection (NEMA)	2
Degree of protection (IP)	IP54
Max. electric power input	18 VA
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Altura	85 mm
Anchura	130 mm
Profundidad	290 mm
Explosion-proof	No
Housing material	Plastic
Suitable for valve	No
