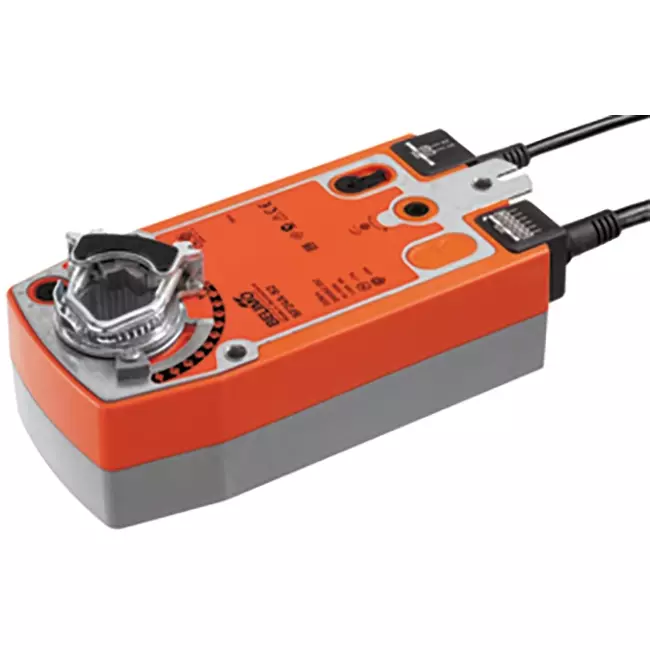

Actuador de válvula rotativa Belimo con retorno por muelle 24V - abrir/cerrar - 20 Nm - SF24A-S2

Marca: Belimo

-10%

Consultar precio 546,92

492,23 -10%

Ahorra 54,69

Plazo de entrega: 6 días laborables

La mayor colección de España
Devoluciones gratuitas
Valoración del cliente 9/10
Compra segura con Trustedshops

Pague de forma segura y rápida con:

Puntos positivos

Incl. retorno por muelle
2 interruptores auxiliares integrados
A prueba de sobrecargas
Grado de protección IP54

Actuador rotativo para compuertas Belimo con resorte de retorno 24V - abierto/cerrado - 20 Nm - SF24A-S2

El Belimo SF24A-S2 es un actuador rotativo para compuertas con resorte de retorno diseñado para el control abierto/cerrado de secciones de compuertas de aire de hasta aproximadamente 4 m² en instalaciones técnicas de edificios. El actuador funciona con una señal de abierto/cerrado: cuando hay tensión de alimentación, se mueve a la posición de trabajo y los resortes internos se tensan. En caso de fallo de tensión, la compuerta regresa automática e independientemente a la posición segura, impulsada por la energía almacenada en el resorte. Esto hace que el actuador sea adecuado para aplicaciones que requieren una posición de seguridad predefinida, como compuertas cortafuego o de ventilación de emergencia en sistemas centrales de tratamiento de aire. El motor alcanza un ángulo de giro de 90° en 75 segundos y el resorte de retorno devuelve la compuerta en menos de 20 segundos. El consumo en reposo es de 2,5 W y el nivel sonoro del motor es de 45 dB(A). Con un par motor de 20 Nm y dos interruptores auxiliares integrados para retroalimentación de posición, es aplicable a construcciones de compuertas grandes y pesadas en instalaciones climáticas industriales y de servicios.

Ventajas y características

Control abierto/cerrado con par de 20 Nm: El par motor de 20 Nm hace que el SF24A-S2 sea adecuado para grandes secciones de compuertas de aire de hasta aprox. 4 m², permitiendo el manejo sin esfuerzo incluso de construcciones pesadas.
Retorno automático con resorte en caso de fallo de tensión: La compuerta regresa en menos de 20 segundos a la posición de seguridad sin necesidad de fuente externa de energía ni control adicional.
2 interruptores auxiliares integrados: Los dos interruptores auxiliares incorporados permiten la retroalimentación directa de posición a un BMS o cuadro de control. Uno con ajuste fijo al 10% y otro ajustable de 11 a 100%, sin necesidad de accesorios adicionales.
Dirección de movimiento ajustable mediante montaje L/R: La dirección de giro tanto del motor como del resorte de retorno se determina en el momento del montaje, facilitando su aplicación en diversas configuraciones de compuertas.
Ajuste manual con bloqueo: Mediante la manivela suministrada, se puede operar manualmente la compuerta y bloquearla en cualquier posición deseada, ideal durante la instalación y el mantenimiento.
Protección contra sobrecarga sin interruptores finales: El actuador se detiene automáticamente al alcanzar el tope mecánico, previniendo el desgaste y simplificando la instalación.
Clase de protección IP54: Protegido contra el polvo y salpicaduras de agua desde todas las direcciones, asegurando resistencia a las influencias ambientales diarias y una larga vida útil.

Instalación, mantenimiento y aplicaciones

El actuador se monta directamente sobre el eje de la compuerta utilizando el anillo de sujeción universal suministrado, apto para diámetros de eje de 10 a 25,4 mm. El eje debe tener una longitud mínima de 85 mm y sobresalir al menos 15 mm. El actuador incluye un dispositivo antiholgura para evitar el giro no deseado. La dirección de movimiento del motor y de la función de seguridad se determina según la posición de montaje (L o R). La conexión eléctrica se realiza mediante un cable de alimentación de 1 metro con 2 conductores y un cable separado de 1 metro con 6 conductores para los interruptores auxiliares. El actuador para compuertas es libre de mantenimiento y es adecuado para el control abierto/cerrado de grandes secciones de compuertas de aire en unidades centrales de tratamiento de aire, compuertas mezcladoras y compuertas de ventilación de emergencia en edificios comerciales e instalaciones industriales de climatización.

Marca	Belimo
Categoría	Servomotor Belimo
GTIN	7630498114076
Número de artículo del fabricante	SF24A-S2
Número de artículo	23010059

Especificaciones

Código de categoría	101
Suitable for air accessory	Sí
Supply voltage	24 V AC/DC
Control signal	2-point
Energy consumption in operation	5 W
Energy consumption at rest	2.5 W
Modelo	Rotating
Regulation type on/off	No
Regulation type modulating	Sí
Regulation type splitrange	No
Connection cable length	1 m
Transmission	With cogwheels
With direct mount top flange according to ISO 5211	No
Return at zero supply voltage	Sí
Deactivated when closed	Sí
Automatic stroke recognition	No
Adjustable position feedback signal	No
Auxiliary contacts	Sí
Position reporting system	Optional
Auxiliary contacts optional	Sí
End contacts	2
Adjustable operating range	No
With mechanical setting indicator	Sí
Suitable for manual operation	Sí
Operating time	75 s
Torque	20 Nm
Potential free switch contact	Sí
Self-adjusting travel length	No
Max. angle of rotation	95 °
With safety function	Sí
Degree of protection (NEMA)	2
Degree of protection (IP)	IP54
Max. electric power input	7.5 VA
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C

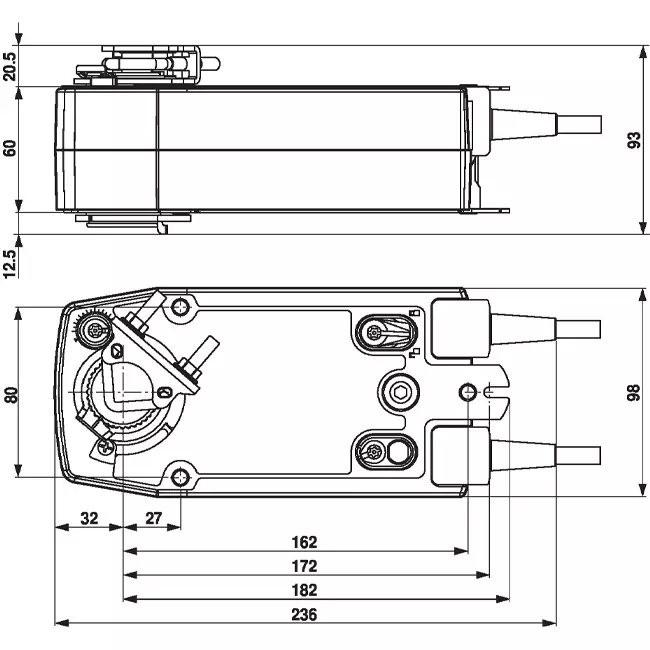

Altura	85 mm
Anchura	130 mm
Profundidad	290 mm
Explosion-proof	No
Housing material	Plastic
Suitable for valve	No
