Puntos positivos

PVC resistente a los golpes
100% reciclable
Facilidad de instalación
Clase de estanqueidad ATC1

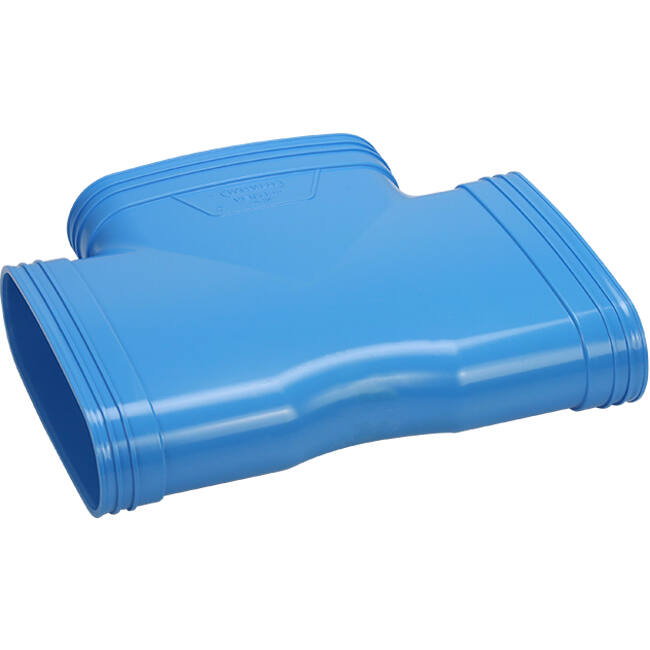

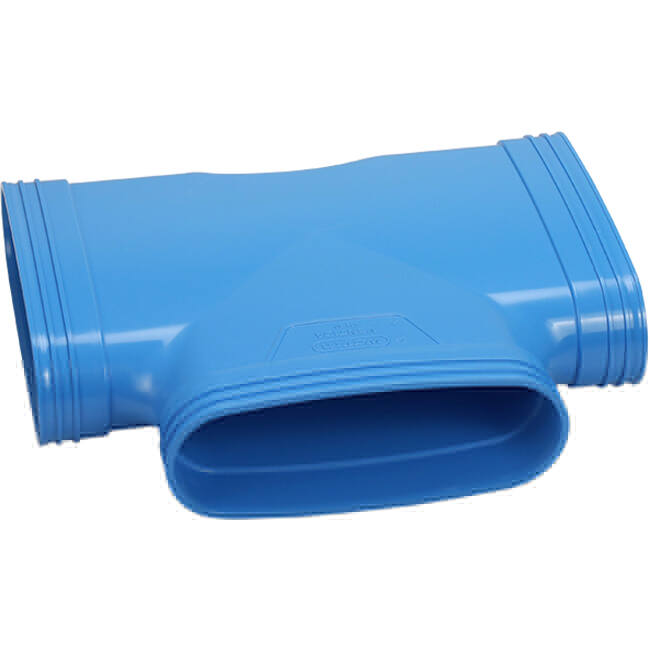

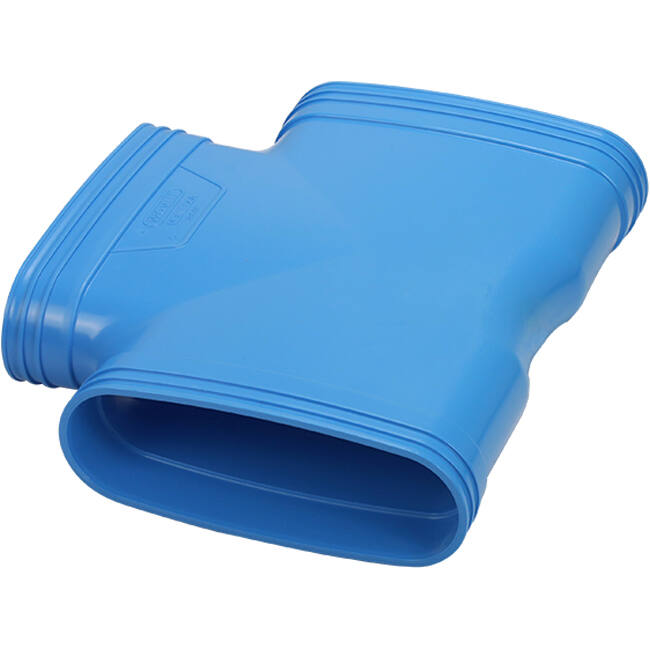

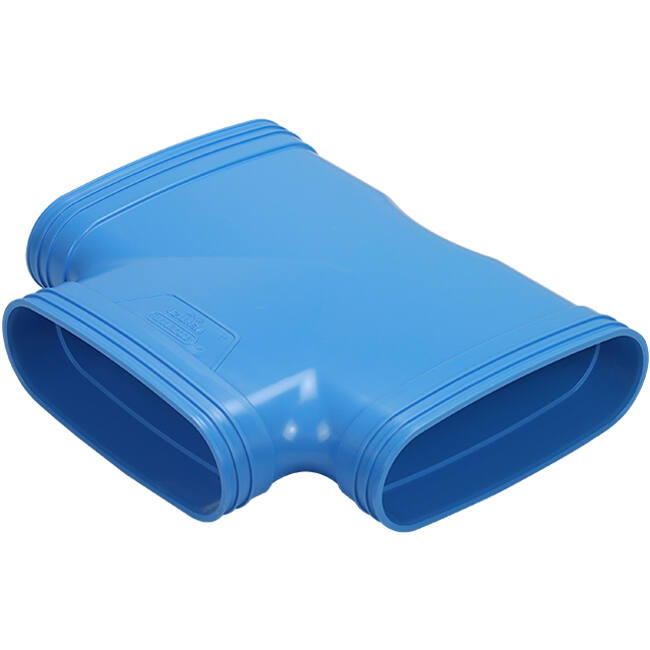

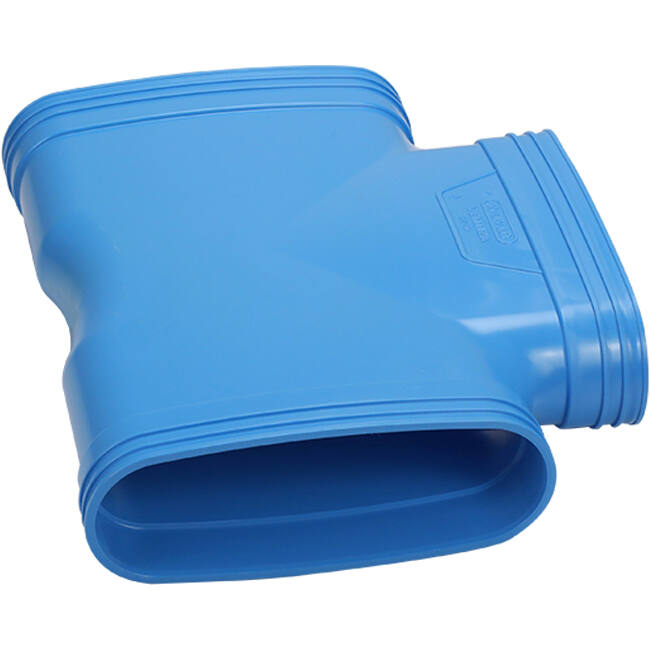

Wavin Ventiza Tubo en T 90 grados PVC ovalado 195x80 mm M/M/M

Este tubo en T de PVC con un ángulo de 90 grados tiene una dimensión ovalada de 195 mm x 80 mm y está equipado con enchufes adhesivos en los tres lados. Estas conexiones encajan directamente sobre un canal, eliminando la necesidad de un conector adicional para acoplarlo al canal empotrado.

Los canales ovalados y los accesorios tienen una altura de instalación de solo 90 mm (altura del canal 80 mm). Esto hace que el sistema sea adecuado no solo para aplicaciones empotradas, sino también para instalaciones en techos suspendidos u otras limitaciones de espacio. El PVC robusto y resistente a impactos los hace duraderos y capaces de soportar las tensiones durante el vertido de concreto.

Los canales empotrados son conductos de ventilación integrados en un piso o concreto para permitir la distribución o extracción de aire en edificios. Estos productos flexibles están diseñados para ser invisibles y se utilizan ampliamente en proyectos de nueva construcción y renovación. Además, un canal empotrado puede usarse en paredes, pisos y/o techos. Combinado con un canal recto empotrado y varios accesorios, un conducto de ventilación puede instalarse según sea necesario. Existen canales empotrados tanto redondos como rectangulares. Algunas ventajas de los canales empotrados incluyen: flujo de aire eficiente, ahorro de espacio, reducción de ruido y flexibilidad en el diseño.

Canales y Accesorios: Estanqueidad y Durabilidad

Los canales y accesorios cumplen con la clase de estanqueidad al aire más alta, ATC1, según lo establecido en la norma NEN-EN 17192:2019. Esto significa que el sistema es tres veces más hermético que los sistemas con ATC2, equivalente a la clase de estanqueidad LUKA D. Esta alta estanqueidad mejora tanto la eficiencia energética como la calidad del aire.

Ventajas de la Baja Rugosidad de las Paredes

Gracias a la baja rugosidad de las paredes del PVC, hay menos acumulación de suciedad y las pérdidas por fricción son mínimas. El PVC tiene la rugosidad de las paredes más baja de todos los conductos de ventilación, lo que contribuye a un flujo de aire óptimo. Por otro lado, los conductos flexibles tienen la rugosidad de paredes más alta, aunque destacan por su flexibilidad.

Conexiones Fuertes y Confiables

Una característica única del sistema es la presencia de nervaduras adicionales alrededor del enchufe adhesivo. Estas nervaduras mejoran el agarre y proporcionan una conexión más fuerte, lo cual es esencial durante el vertido de concreto.

Duradero y Fácil de Instalar

Los canales son 100% reciclables, lo que contribuye a soluciones de construcción respetuosas con el medio ambiente. El uso de conexiones adhesivas hace que la instalación sea rápida y sencilla, ahorrando tanto tiempo como costos.

Marca	Wavin
Categoría	PVC Colapso canales oval 195x80
GTIN	8712148598661
Número de artículo del fabricante	3172219009
Número de artículo	19710012

Especificaciones

Código de categoría	245
Modelo	Other
Material duct	Plastic
Material quality duct	Polyvinyl chloride (PVC)
Wall thickness duct	3.2 mm
Production method	Seamless
Outer surface protection	Untreated
Inner surface protection	Untreated
Perforated inner wall	No
Outside colour	Blue
Design form	T-piece
Nominal duct diameter, connection 1	195 mm
Conexión 1	Glued sleeve
Nominal duct diameter, connection 2	195 mm
Conexión 2	Glued sleeve
Nominal duct diameter, connection 3	195 mm
Connection 3	Glued sleeve
With push-on profile	No
With push-on clamp	No
Con junta premontada	No
Angle	90 °

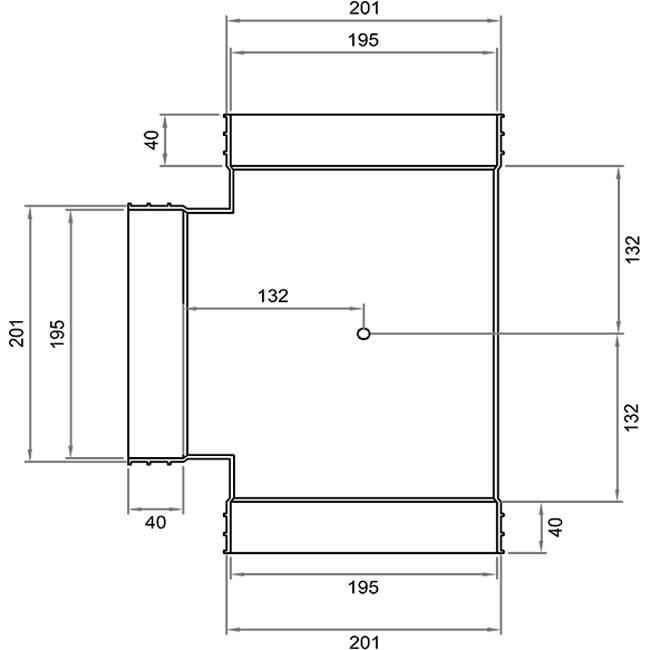

Working length connection 1	132 mm
Working length connection 2	132 mm
Working length connection 3	132 mm
Insert length connection 1	40 mm
Insert length connection 2	40 mm
Insert length connection 3	40 mm
Air tightness class according to EN 1751	D
Embeddable in concrete	Sí
Heat resistance Rd	60 (m²⋅K)/W
Anti-bacterial treatment	No
Antistatic version	No
