Puntos positivos

PVC resistente a los golpes
100% reciclable
Facilidad de instalación
Clase de estanqueidad ATC1

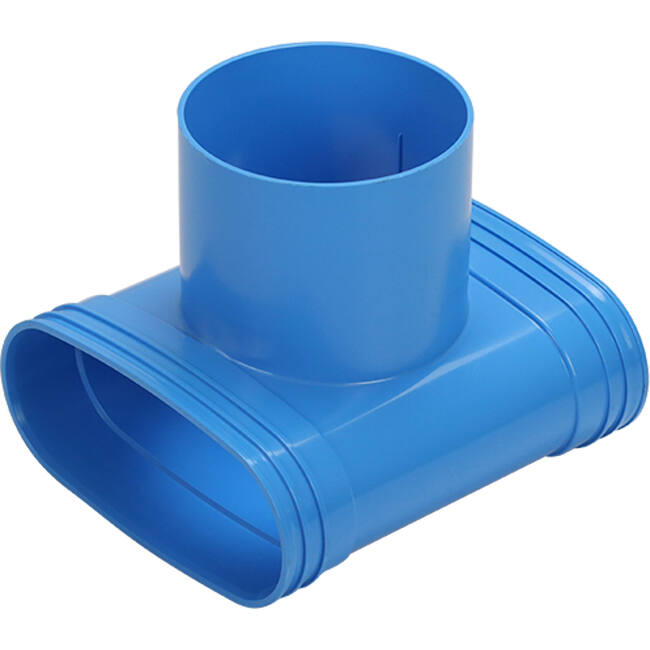

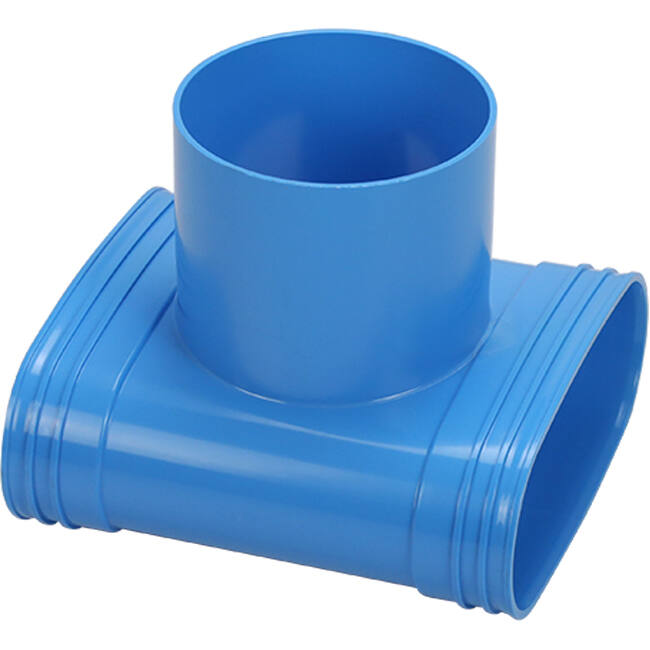

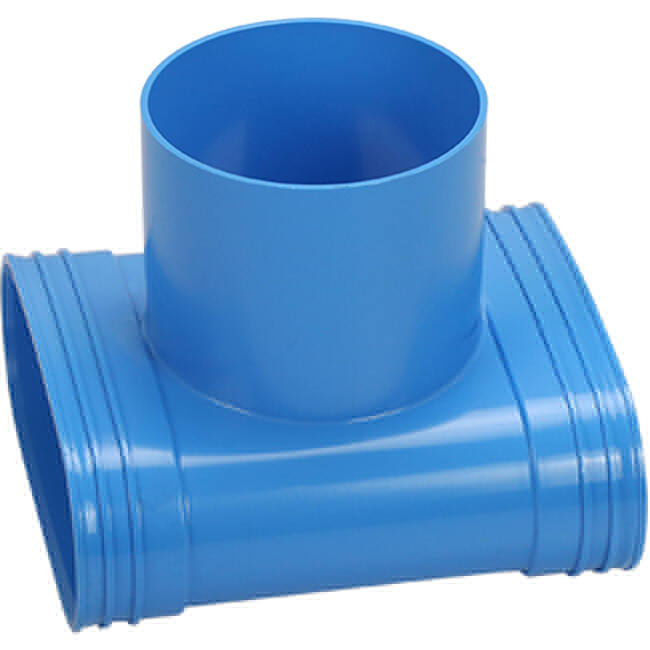

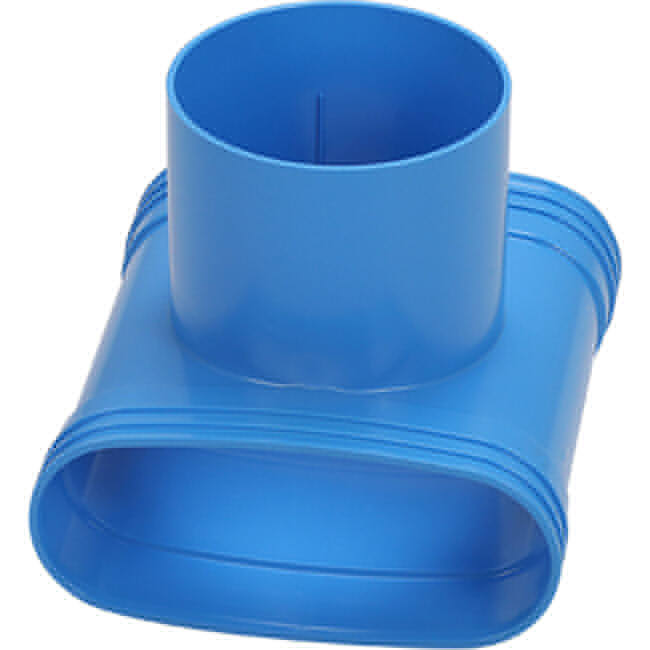

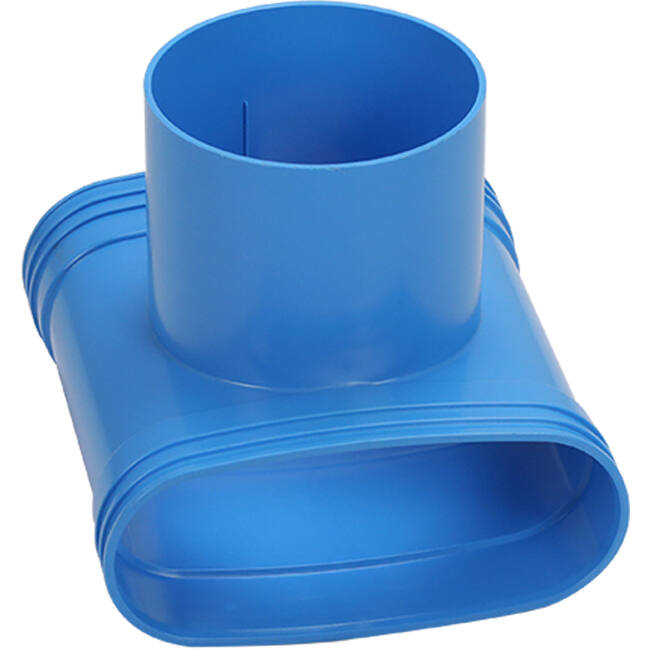

Wavin Ventiza Codo en T de PVC ovalado 195x90x70 mm por diámetro 125 mm M/M/M

Este codo en T de PVC a 90 grados con dimensiones de 195mm x 90mm (ovalado) tiene conexiones de manguito adhesivo en los 3 lados que encajan directamente sobre un canal, sin necesidad de un accesorio adicional para conectarlo al conducto integrado. La conexión en la parte inferior tiene un diámetro de 125mm con una altura funcional de 70mm.

Los conductos y accesorios ovalados tienen una altura de instalación de solo 90 mm (altura del canal de 80 mm). Esto hace que el sistema sea adecuado no solo para aplicaciones integradas, sino también para montajes en techos bajos u otras limitaciones de espacio. El PVC resistente a impactos los hace duraderos y capaces de soportar las tensiones durante el vertido de hormigón.

Los conductos integrados son conductos de ventilación que se integran en un suelo o en el hormigón para permitir la distribución o extracción de aire en edificios. Estos productos flexibles están diseñados para ser invisibles y se utilizan ampliamente en proyectos de construcción nueva y renovación. Además, un conducto integrado puede usarse en paredes, suelos y/o techos. Combinado con un conducto recto integrado y diversos accesorios, se puede instalar un conducto de ventilación según las necesidades. Existen conductos integrados redondos y rectangulares. Algunas ventajas de los conductos integrados son: un flujo de aire eficiente, ahorro de espacio, reducción de ruido y flexibilidad en el diseño.

Conductos y accesorios: estanqueidad y durabilidad

Los conductos y accesorios cumplen con la clase de estanqueidad más alta, ATC1, según lo establecido en la norma NEN-EN 17192:2019. Esto significa que el sistema es tres veces más hermético que los sistemas con clase ATC2, lo que corresponde a la clase de estanqueidad LUKA D. Esta alta estanqueidad mejora tanto la eficiencia energética como la calidad del aire.

Ventajas de la baja rugosidad de las paredes

Gracias a la baja rugosidad de las paredes del PVC, se produce menos acumulación de suciedad y las pérdidas por fricción son mínimas. El PVC tiene la rugosidad de paredes más baja entre todos los conductos de ventilación, lo que contribuye a un flujo de aire óptimo. Por otro lado, los conductos flexibles tienen la rugosidad más alta de las paredes, aunque destacan por su flexibilidad.

Conexiones fuertes y fiables

Una característica única del sistema es la presencia de nervaduras adicionales alrededor del manguito adhesivo. Estas nervaduras mejoran el agarre y aseguran una conexión más fuerte, lo cual es esencial durante el vertido de hormigón.

Sostenible y fácil de instalar

Los conductos son 100% reciclables, lo que contribuye a soluciones de construcción respetuosas con el medio ambiente. El uso de conexiones adhesivas hace que la instalación sea rápida y sencilla, lo que ahorra tiempo y costes.

Marca	Wavin
Categoría	PVC Colapso canales oval 195x80
GTIN	8712148598647
Número de artículo del fabricante	3172819127
Número de artículo	19710015

Especificaciones

Código de categoría	245
Modelo	Other
Material duct	Plastic
Material quality duct	Polyvinyl chloride (PVC)
Wall thickness duct	2.8 mm
Production method	Seamless
Outer surface protection	Untreated
Inner surface protection	Untreated
Perforated inner wall	No
Outside colour	Blue
Design form	T-piece
Nominal duct diameter, connection 1	195 mm
Conexión 1	Glued sleeve
Nominal duct diameter, connection 2	125 mm
Conexión 2	Glued sleeve
Nominal duct diameter, connection 3	195 mm
Connection 3	Glued sleeve
With push-on profile	No
With push-on clamp	No
Con junta premontada	No
Angle	90 °
Working length connection 1	70 mm
Working length connection 2	90 mm
Working length connection 3	70 mm
Insert length connection 1	40 mm
Insert length connection 2	40 mm
Insert length connection 3	40 mm
Air tightness class according to EN 1751	D
Embeddable in concrete	Sí
Heat resistance Rd	60 (m²⋅K)/W
Anti-bacterial treatment	No
Antistatic version	No
