Puntos positivos

PVC resistente a los golpes
100% reciclable
Facilidad de instalación
Clase de estanqueidad ATC1

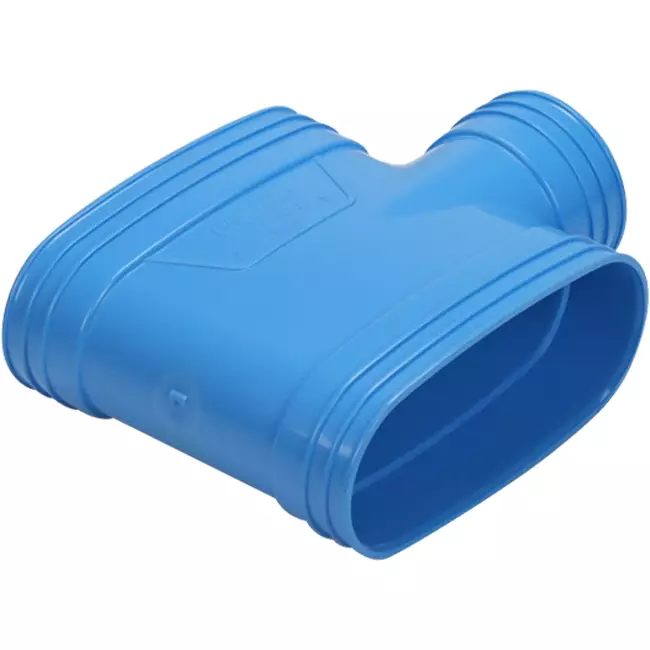

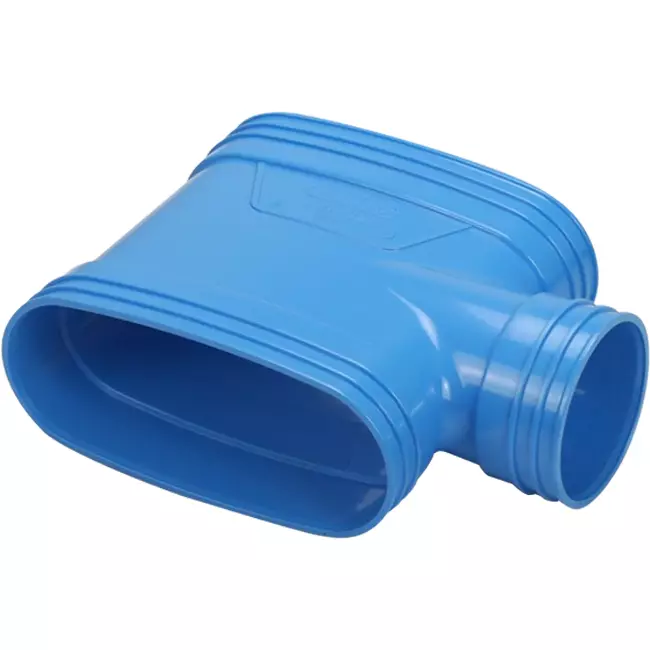

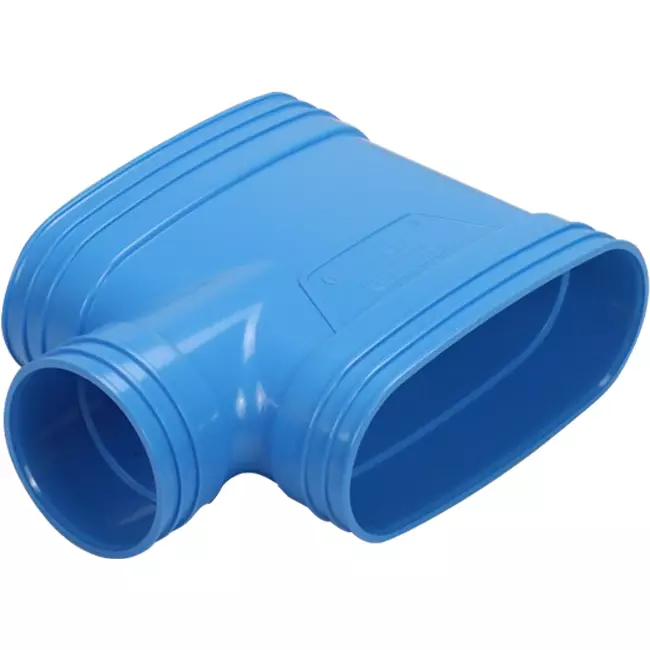

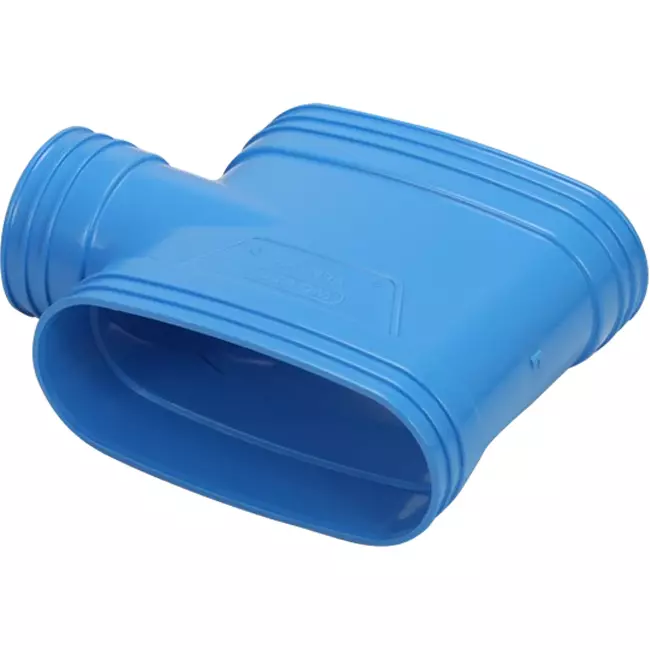

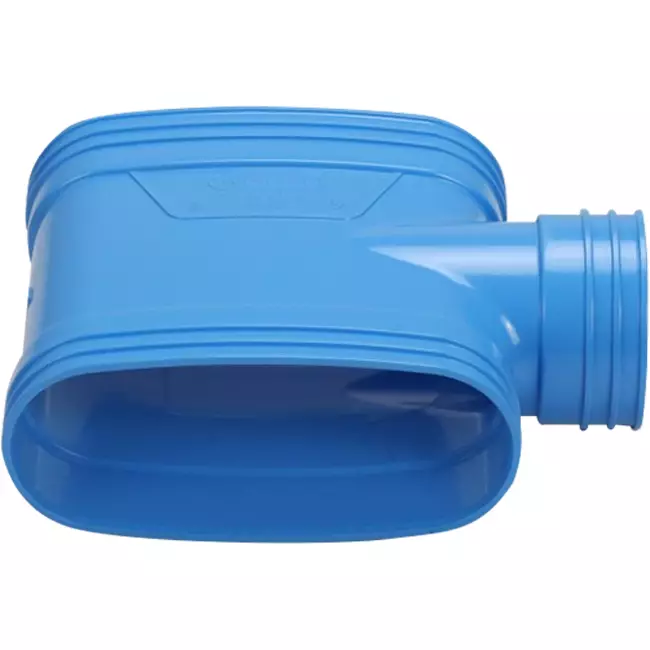

Wavin Ventiza Te de PVC ovalado 195x80 mm M/M/M

Este te de PVC tiene una medida ovalada de 195 mm x 80 mm y está equipado con un manguito de pegamento en los tres lados. Estas conexiones se ajustan directamente sobre un conducto, lo que elimina la necesidad de una pieza de conexión adicional para acoplarse al conducto empotrado.

Los conductos y accesorios ovalados tienen una altura de instalación de solo 90 mm (altura del conducto 80 mm). Esto hace que el sistema sea adecuado no solo para aplicaciones empotradas, sino también para la instalación en techos bajos u otras limitaciones de espacio. El robusto PVC resistente a impactos los hace duraderos y capaces de soportar las cargas durante el vertido de hormigón.

Los conductos empotrados son conductos de ventilación que se integran en un suelo o en hormigón para permitir la distribución o extracción de aire en edificios. Estos productos flexibles están diseñados para ser invisibles y se utilizan comúnmente en proyectos de nueva construcción y renovación. Además, un conducto empotrado puede utilizarse en paredes, suelos y/o techos. Combinado con un conducto empotrado recto y diversos accesorios, se puede instalar un conducto de ventilación según se desee. Existen conductos empotrados tanto redondos como rectangulares. Algunas ventajas de los conductos empotrados son: un flujo de aire eficiente, ahorro de espacio, reducción de ruido y flexibilidad en el diseño.

Conductos y accesorios: hermeticidad y durabilidad

Los conductos y accesorios cumplen con la más alta clase de hermeticidad, ATC1, según lo establecido en NEN-EN 17192:2019. Esto significa que el sistema es tres veces más hermético que los sistemas con ATC2, lo que corresponde a la clase de hermeticidad D de LUKA. Esta alta hermeticidad mejora tanto la eficiencia energética como la calidad del aire.

Ventajas de la baja rugosidad de las paredes

Gracias a la baja rugosidad de las paredes del PVC, hay menos acumulación de suciedad y las pérdidas por fricción son mínimas. El PVC tiene la rugosidad de pared más baja de todos los conductos de ventilación, lo que contribuye a un flujo de aire óptimo. Por otro lado, los conductos flexibles tienen la rugosidad de pared más alta, aunque destacan en flexibilidad.

Conexiones fuertes y fiables

Una característica única del sistema es la presencia de costillas adicionales alrededor del manguito de pegamento. Estas costillas mejoran el agarre y aseguran una conexión más fuerte, lo cual es esencial durante el vertido de hormigón.

Sostenible y fácil de instalar

Los conductos son 100% reciclables, lo que contribuye a soluciones de construcción respetuosas con el medio ambiente. El uso de conexiones de pegamento hace que la instalación sea rápida y sencilla, lo que ahorra tanto tiempo como costos.

Marca	Wavin
Categoría	PVC Colapso canales oval 195x80
GTIN	8712148620874
Número de artículo del fabricante	3172219089
Número de artículo	19710019

Especificaciones

Código de categoría	245
Modelo	Other
Material duct	Plastic
Material quality duct	Polyvinyl chloride (PVC)
Wall thickness duct	3.2 mm
Production method	Seamless
Material insulation	Other
Outer surface protection	Untreated
Inner surface protection	Untreated
Perforated inner wall	No
Outside colour	Blue
Design form	T-piece
Nominal duct diameter, connection 1	195 mm
Conexión 1	Glued sleeve
Nominal duct diameter, connection 2	80 mm
Conexión 2	Glued sleeve
Nominal duct diameter, connection 3	195 mm
Connection 3	Glued sleeve
With push-on profile	No
With push-on clamp	No
Con junta premontada	No
Angle	90 °

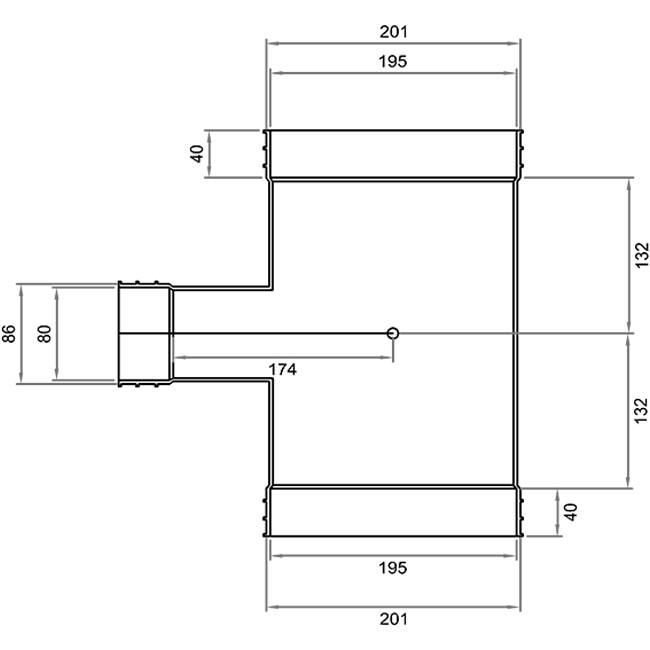

Working length connection 1	97 mm
Working length connection 2	57 mm
Working length connection 3	97 mm
Insert length connection 1	40 mm
Insert length connection 2	40 mm
Insert length connection 3	40 mm
Air tightness class according to EN 1751	D
Embeddable in concrete	Sí
Heat resistance Rd	60 (m²⋅K)/W
Anti-bacterial treatment	No
Antistatic version	No
