Puntos positivos

Elemento Ni1000TK5000
Rango de medición: de -50 a +160°C
Longitud de recogida: 50 mm
Grado de protección IP65

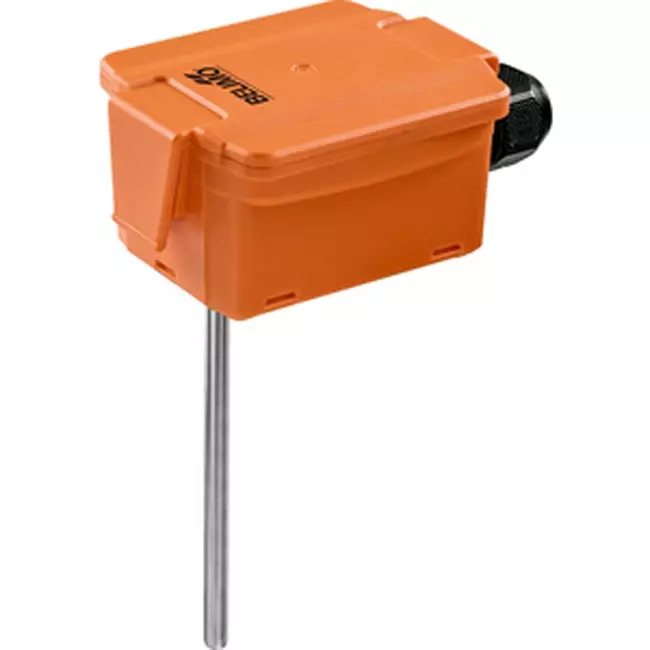

Sensor de temperatura Belimo para conductos/inmersión Ni1000TK5000 50x6 mm - 01DT-1DH

El sensor de temperatura para conductos e inmersión Belimo ha sido diseñado para medir temperaturas de aire y agua en instalaciones HVAC y, junto con un tubo de inmersión, también puede utilizarse en tuberías. El elemento y carcasa de acero inoxidable garantizan un montaje estable y protegido. El elemento pasivo Ni1000TK5000 convierte la temperatura medida de forma precisa en una señal de resistencia que es procesada por el sistema de control. Basándose en esta lectura, la instalación se regula automáticamente para un control climático constante y eficiente.

Ventajas y funciones

Elemento Ni1000TK5000: Adecuado para medición de temperatura en sistemas de regulación que utilizan la característica Ni1000.
Apto para aire y agua: Aplicable en conductos de aire y, combinado con un tubo de inmersión, también en aplicaciones de tuberías.
Sensor compacto de acero inoxidable de 50 mm: Ideal para conductos estrechos de aproximadamente 100-200 mm de ancho, donde el sensor alcanza el centro del conducto para una medición representativa.
Carcasa con bloque de terminales: Dispone de una cámara protegida con bornes enchufables para una instalación segura y ordenada.
Grado de protección IP65: Protegido contra polvo y chorros de agua, adecuado para su uso en salas técnicas y entornos industriales.
Amplio rango de medición: Mide temperaturas de -50 a +160 °C, apto tanto para corrientes de aire como de agua frías y calientes.

Instalación, mantenimiento y aplicaciones

El sensor es adecuado para montaje en conductos de aire y, junto con un tubo de inmersión, puede utilizarse en tuberías. Una correcta colocación del sensor asegura una medición representativa de la temperatura en el medio. La carcasa permite una conexión segura y ordenada a través del bloque de terminales. Al ser un diseño pasivo, no requiere alimentación eléctrica. Este sensor se utiliza en edificios comerciales, residenciales e instalaciones HVAC industriales donde se requiere una medición de temperatura fiable.

Información práctica

El sensor viene equipado con un elemento de acero inoxidable de 50 mm de longitud y 6 mm de diámetro, compacto y fácil de montar en conductos estrechos o, en combinación con un tubo de inmersión, en aplicaciones de tuberías. La carcasa está fabricada en plástico resistente a impactos y equipada con una prensaestopas con sistema de alivio de tracción para una conexión fiable. El elemento Ni1000TK5000 transmite directamente la señal de resistencia al controlador. Esta versión es adecuada tanto para aplicaciones en conductos como en tuberías, donde se requiere un montaje robusto y una medición estable.

Marca	Belimo
Categoría	Sensores y controladores
GTIN	7630498117497
Número de artículo del fabricante	01DT-1DH
Número de artículo	23010038

Especificaciones

Código de categoría	101
With mounting material	Sí
Suitable for wall mounting	No
Suitable for ceiling mounting	No
Suitable for duct mounting	Sí
Suitable for tube mounting	Sí
Suitable for air	Sí
Suitable for liquids	Sí
Suitable for gases	No
With housing	Sí
Sensor element inside housing	No
Sensor element outside housing	Sí
Fixed cable to sensor	No
Sensor length	50 mm
Insert length	50 mm
Diameter sensor element	6 mm
Material element	Stainless steel
Technology	Other
Active temperature measurement	No
Passive temperature measurement	Sí
Average temperature measuring	No
Number of measuring points	1
Measurement of CO2	No
Measurement of VOC	No
Measurement of relative air humidity	No
Measurement of absolute air humidity	No
Enthalpy measurement	No
Measurement of dewpoint	No
Particulate matter measurement (PM)	No
Temperature measuring range (min)	-50 °C
Temperature measuring range (max)	160 °C
Number of measuring ranges	1
Offset setting possible	No
Trend representation	No
Error registration possible	No
Sensor type	Ni1000 TK5000
Potentiometer with adjustment knob	No
Supporting protocol for BACnet	No
Supporting protocol for Modbus	No
Supporting protocol for MP (multi point)	No
Supporting protocol for KNX	No
LoRa technology	No
NFC (Near Field Communication)	No
Bluetooth	No
Wi-Fi-compatible	No
Standby push button	No
Wireless	No
With display	No
Type of power supply	None
Type of electric connection	Terminal board
With reverse polarity protection	No
Max. ambient humidity (non-condensing)	95 %
Ambient temperature (min)	-35 °C
Ambient temperature (max)	50 °C
Explosion-proof	No
Degree of protection (IP)	IP65

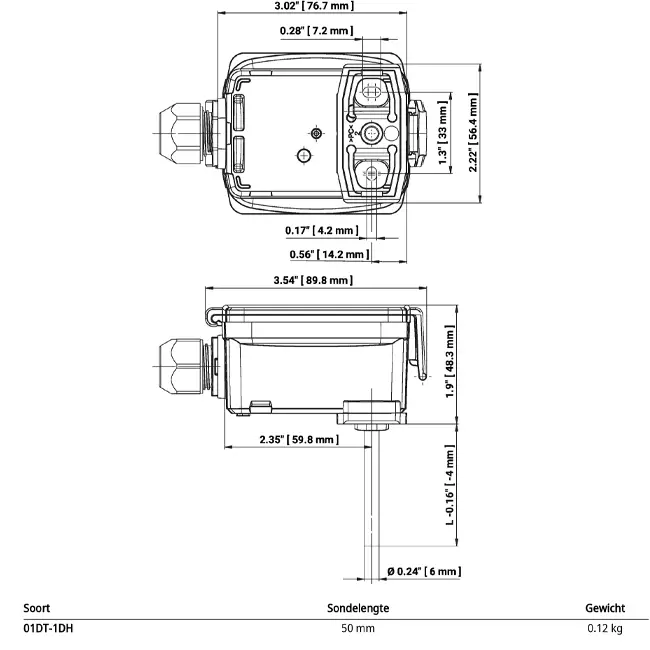

Housing height	56.4 mm
Housing width	76.7 mm
Housing depth	89.8 mm
Housing colour	Orange
Compatible with Apple HomeKit	No
Compatible with Google Assistant	No
Compatible with Amazon Alexa	No
IFTTT support available	No
Scope of application	Immersion tube/duct
