Puntos positivos

Elemento Ni1000TK5000
Rango de medición: de -50 a +160°C
Longitud de recogida: 100 mm
Grado de protección IP65

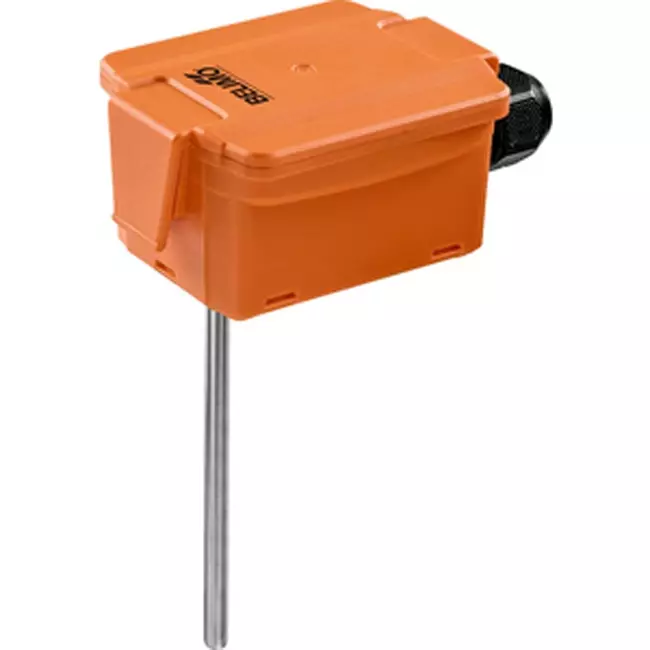

Sensor de temperatura de conducto/inmersión Belimo Ni1000TK5000 100x6 mm - 01DT-1DL

El sensor de temperatura de conducto e inmersión Belimo ha sido desarrollado para medir temperaturas de aire y agua en instalaciones HVAC y, combinado con un tubo de inmersión, también puede utilizarse en tuberías. El sensor y carcasa de acero inoxidable garantizan un montaje estable y protegido. El elemento pasivo Ni1000TK5000 convierte con precisión la temperatura medida en una señal de resistencia que es procesada por el sistema de control. En base a esta medición, la instalación se regula automáticamente para mantener un control climático constante y eficiente.

Ventajas y características

Elemento Ni1000TK5000: Adecuado para medición de temperatura en sistemas de control que utilizan la característica Ni1000.
Apto para aire y agua: Aplicable en conductos de aire y, junto con un tubo de inmersión, también en tuberías.
Sensor de acero inoxidable de 100 mm: Ideal para conductos de aire de aproximadamente 200-400 mm de ancho, permitiendo que el sensor alcance el centro del conducto para una medición representativa.
Carcasa con bloque de terminales: Provista de un compartimento protegido con bornes enchufables para una instalación segura y ordenada.
Grado de protección IP65: Protegido contra polvo y chorros de agua, apto para uso en salas técnicas y entornos industriales.
Amplio rango de medición: Mide temperaturas de -50 a +160°C, adecuado para corrientes de aire y agua tanto frías como calientes.

Instalación, mantenimiento y aplicaciones

El sensor es idóneo para montaje en conductos de aire y puede ser utilizado en tuberías con un tubo de inmersión. Una correcta colocación del sensor asegura una medición de temperatura representativa del medio. La carcasa facilita una conexión segura y ordenada mediante un bloque de terminales. Por ser un dispositivo pasivo, no requiere alimentación eléctrica. Se emplea en edificios comerciales, residenciales e industriales donde se requiere una medición precisa y fiable de la temperatura en sistemas HVAC.

Información práctica

El sensor cuenta con un cabezal de acero inoxidable de 100 mm de longitud y 6 mm de diámetro, que permite una profundidad de inserción adecuada para una medición confiable en el conducto o medio. La carcasa está fabricada en plástico resistente a impactos e incorpora una prensaestopas con alivio de tracción para una conexión segura. El elemento Ni1000TK5000 transmite la señal de resistencia directamente al controlador. Esta versión es adecuada tanto para aplicaciones en conductos como en tuberías donde se requiera un montaje robusto y una medición estable.

Marca	Belimo
Categoría	Sensores y controladores
GTIN	7630498100345
Número de artículo del fabricante	01DT-1DL
Número de artículo	23010039

Especificaciones

Código de categoría	101
With mounting material	Sí
Suitable for wall mounting	No
Suitable for ceiling mounting	No
Suitable for duct mounting	Sí
Suitable for tube mounting	Sí
Suitable for air	Sí
Suitable for liquids	Sí
Suitable for gases	No
With housing	Sí
Cover attachment	Screwed
Sensor element inside housing	No
Sensor element outside housing	Sí
Fixed cable to sensor	No
Sensor length	100 mm
Insert length	100 mm
Diameter sensor element	6 mm
Material element	Stainless steel
Technology	Other
Active temperature measurement	No
Passive temperature measurement	Sí
Average temperature measuring	No
Number of measuring points	1
Measurement of CO2	No
Measurement of VOC	No
Measurement of relative air humidity	No
Measurement of absolute air humidity	No
Enthalpy measurement	No
Measurement of dewpoint	No
Particulate matter measurement (PM)	No
Temperature measuring range (min)	-50 °C
Temperature measuring range (max)	160 °C
Number of measuring ranges	1
Offset setting possible	No
Trend representation	No
Error registration possible	No
Sensor type	Ni1000 TK5000
Potentiometer with adjustment knob	No
Supporting protocol for BACnet	No
Supporting protocol for Modbus	No
Supporting protocol for MP (multi point)	No
Supporting protocol for KNX	No
LoRa technology	No
NFC (Near Field Communication)	No
Bluetooth	No
Wi-Fi-compatible	No
Standby push button	No
Wireless	No
With display	No
Type of power supply	None
Type of electric connection	Terminal board
With reverse polarity protection	No
Max. ambient humidity (non-condensing)	95 %
Ambient temperature (min)	-35 °C
Ambient temperature (max)	50 °C
Explosion-proof	No
Degree of protection (IP)	IP65

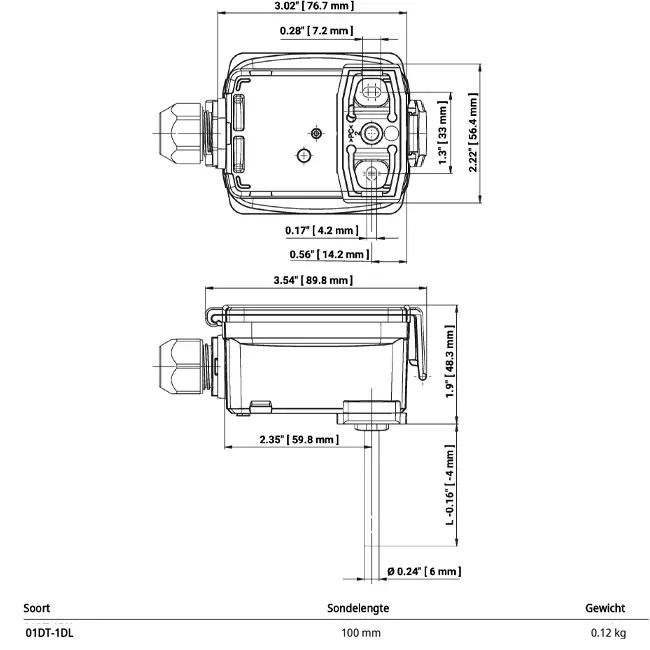

Housing height	56.4 mm
Housing width	76.7 mm
Housing depth	89.8 mm
Housing colour	Orange
Compatible with Apple HomeKit	No
Compatible with Google Assistant	No
Compatible with Amazon Alexa	No
IFTTT support available	No
Scope of application	Immersion tube/duct
