Puntos positivos

Elemento Ni1000TK5000
Rango de medición: de -50 a +160°C
Longitud de recogida: 150 mm
Grado de protección IP65

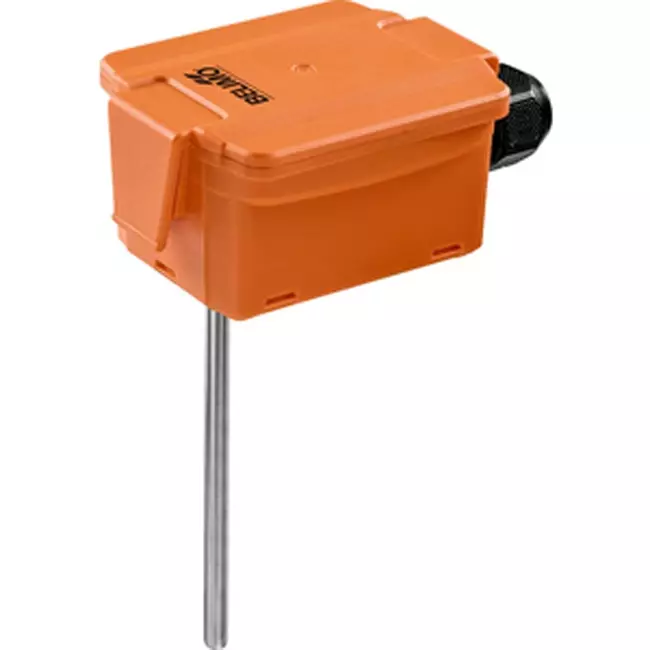

Sensor de temperatura para conductos/inmersión Belimo Ni1000TK5000 150x6 mm - 01DT-1DN

El sensor de temperatura para conductos e inmersión Belimo está diseñado para la medición de temperaturas de aire y agua en instalaciones HVAC, y puede utilizarse también en tuberías cuando se combina con una camisa de inmersión. El elemento y carcasa de acero inoxidable garantizan un montaje estable y protegido. El componente pasivo Ni1000TK5000 convierte con precisión la temperatura medida en una señal de resistencia que es procesada por el sistema de control. A partir de esta medida, la instalación se regula automáticamente para mantener un control climático constante y eficiente.

Ventajas y funciones

Elemento Ni1000TK5000: Adecuado para medición de temperatura en sistemas de control que operan con la característica Ni1000.
Apto para aire y agua: Aplicable en conductos de aire y, junto con una camisa de inmersión, también en instalaciones de tuberías.
Sonda de acero inoxidable de 150 mm: Idónea para conductos de aire de aproximadamente 300-600 mm de ancho, permitiendo que la sonda alcance el centro del conducto para una medición representativa.
Carcasa con bloque de bornes: Equipado con una caja de conexiones protegida y bornes enchufables para una instalación segura y ordenada.
Índice de protección IP65: Protegido contra polvo y chorros de agua, adecuado para su uso en salas técnicas y entornos industriales.
Amplio rango de medición: Mide temperaturas desde -50 hasta +160 °C, válido para flujos de aire y agua tanto fríos como calientes.

Instalación, mantenimiento y aplicaciones

El sensor es apropiado para su montaje en conductos de aire y, mediante una camisa de inmersión, también puede utilizarse en tuberías. Una correcta colocación de la sonda garantiza una medición representativa de la temperatura del medio. La carcasa permite una conexión segura y ordenada mediante un bloque de bornes. Al ser de diseño pasivo, no requiere alimentación eléctrica. Este sensor se emplea en aplicaciones comerciales, residenciales e industriales HVAC donde se requiere una medición fiable de la temperatura.

Información práctica

El sensor está equipado con una sonda de acero inoxidable de 150 mm de longitud y 6 mm de diámetro. Esta longitud de sonda es adecuada para conductos de tamaño medio, permitiendo que la sonda penetre lo suficiente en el medio para una medición representativa. La carcasa está fabricada en plástico resistente a impactos y cuenta con una prensaestopas con alivio de tensión para una conexión fiable. El elemento Ni1000TK5000 transmite la señal de resistencia directamente al controlador. Esta versión es adecuada tanto para aplicaciones en conductos como en tuberías donde se requiere un montaje robusto y mediciones estables.

Marca	Belimo
Categoría	Sensores y controladores
GTIN	7630498117503
Número de artículo del fabricante	01DT-1DN
Número de artículo	23010040

Especificaciones

Código de categoría	101
With mounting material	Sí
Suitable for wall mounting	No
Suitable for ceiling mounting	No
Suitable for duct mounting	Sí
Suitable for tube mounting	Sí
Suitable for air	Sí
Suitable for liquids	Sí
Suitable for gases	No
With housing	Sí
Cover attachment	Screwed
Sensor element inside housing	No
Sensor element outside housing	Sí
Fixed cable to sensor	No
Sensor length	150 mm
Insert length	150 mm
Diameter sensor element	6 mm
Material element	Stainless steel
Technology	Other
Active temperature measurement	No
Passive temperature measurement	Sí
Average temperature measuring	No
Number of measuring points	1
Measurement of CO2	No
Measurement of VOC	No
Measurement of relative air humidity	No
Measurement of absolute air humidity	No
Enthalpy measurement	No
Measurement of dewpoint	No
Particulate matter measurement (PM)	No
Temperature measuring range (min)	-50 °C
Temperature measuring range (max)	160 °C
Number of measuring ranges	1
Offset setting possible	No
Trend representation	No
Error registration possible	No
Sensor type	Ni1000 TK5000
Potentiometer with adjustment knob	No
Supporting protocol for BACnet	No
Supporting protocol for Modbus	No
Supporting protocol for MP (multi point)	No
Supporting protocol for KNX	No
LoRa technology	No
NFC (Near Field Communication)	No
Bluetooth	No
Wi-Fi-compatible	No
Standby push button	No
Wireless	No
With display	No
Type of power supply	None
Type of electric connection	Terminal board
With reverse polarity protection	No
Max. ambient humidity (non-condensing)	95 %
Ambient temperature (min)	-35 °C
Ambient temperature (max)	50 °C
Explosion-proof	No
Degree of protection (IP)	IP65

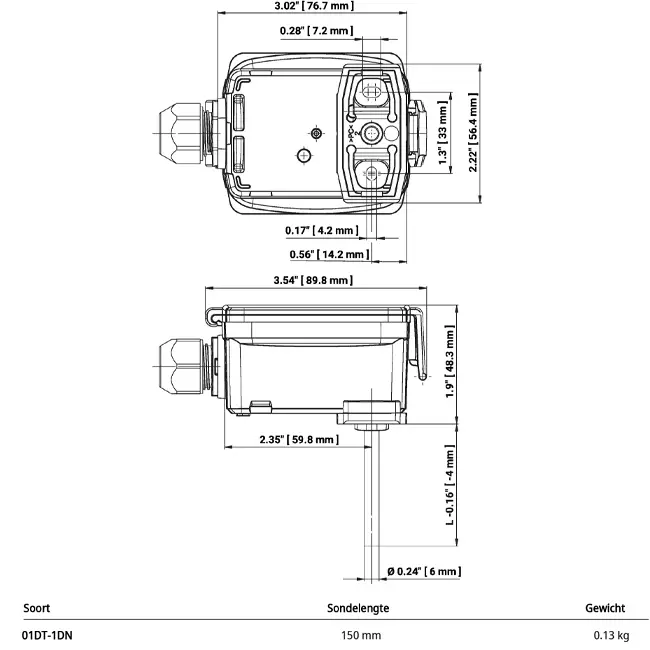

Housing height	56.4 mm
Housing width	76.7 mm
Housing depth	89.8 mm
Housing colour	Orange
Compatible with Apple HomeKit	No
Compatible with Google Assistant	No
Compatible with Amazon Alexa	No
IFTTT support available	No
Scope of application	Immersion tube/duct
