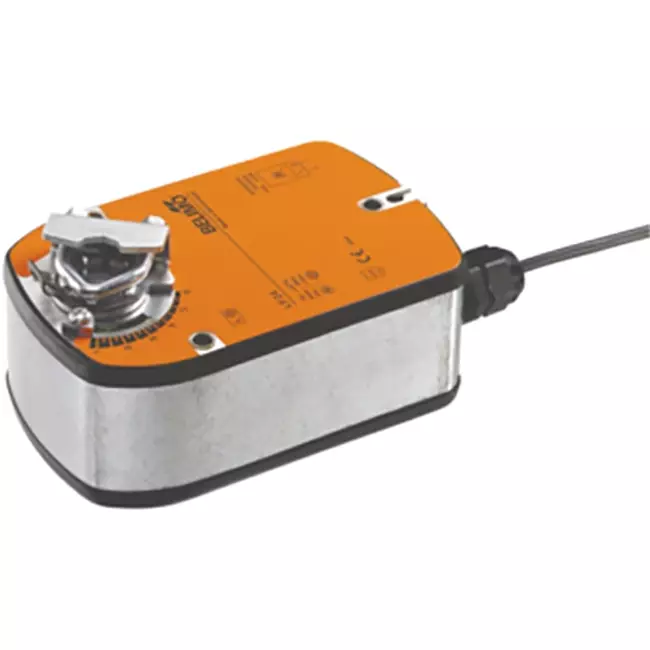

Actuador de válvula rotativa Belimo con retorno por muelle 24V - abrir/cerrar - 4 Nm - LF24

Marca: Belimo

-10%

Consultar precio 312,18

280,96 -10%

Ahorra 31,22

10 artículos en stock

La mayor colección de España
Devoluciones gratuitas
Valoración del cliente 9/10
Compra segura con Trustedshops

Pague de forma segura y rápida con:

Puntos positivos

Incl. retorno por muelle
Cable fijo
A prueba de sobrecargas
Grado de protección IP54

Actuador rotativo para válvulas Belimo con retorno por resorte 24V - abierto/cerrado - 4 Nm - LF24

El Belimo LF24 es un actuador rotativo con retorno por resorte diseñado para el control abierto/cerrado de secciones de válvulas de aire de aproximadamente 0,8 m² en instalaciones técnicas de edificios. El actuador funciona mediante una señal de abierto/cerrado: cuando hay tensión eléctrica, se mueve a la posición de trabajo y se tensan los resortes internos de retorno. En caso de fallo eléctrico, la válvula vuelve automáticamente y de forma independiente a la posición segura, impulsada por la energía del resorte. Esto hace que el actuador sea adecuado para aplicaciones donde se requiere una posición de seguridad predefinida, como en válvulas cortafuegos o de ventilación de emergencia. El motor alcanza un ángulo de giro de 90° en 75 segundos y el retorno por resorte sitúa la válvula en su posición en menos de 20 segundos. El consumo en reposo es de 2,5 W y el nivel sonoro del motor es de 50 dB(A). Con un par de torsión de 4 Nm, es aplicable a construcciones de válvulas más pequeñas en instalaciones comerciales y residenciales.

Ventajas y características

Control abierto/cerrado con 4 Nm: El par de torsión de 4 Nm hace que el LF24 sea apto para secciones de válvulas de aire de hasta aproximadamente 0,8 m², como válvulas en conductos pequeños y unidades de ventilación.
Retorno automático por resorte en caso de corte de tensión: La válvula regresa a la posición de seguridad en menos de 20 segundos sin necesidad de fuente de energía o control externo.
Dirección de movimiento ajustable mediante montaje L/R: La dirección de giro del motor y del retorno por resorte se determina durante el montaje, lo que permite una aplicación flexible en diferentes configuraciones de válvulas.
Ángulo de giro ajustable: El ángulo de giro es mecánicamente ajustable desde el 37% hasta un máximo del 95°, asegurando que el actuador se adapte exactamente al rango de apertura de la válvula.
Protección contra sobrecarga sin interruptores de fin de carrera: El actuador se detiene automáticamente al alcanzar el tope mecánico, evitando desgaste y simplificando la instalación.
Clase de protección IP54: Protegido contra polvo y salpicaduras de agua desde todas direcciones, garantizando resistencia a las condiciones ambientales diarias y una larga vida útil.

Instalación, mantenimiento y aplicaciones

El actuador se monta directamente sobre el eje de la válvula mediante un anillo de sujeción universal incluido, adecuado para diámetros de eje de 8 a 16 mm. El eje debe tener una longitud mínima de 84 mm y sobresalir al menos 20 mm. Un dispositivo antirrotación incluido evita que el actuador gire junto con el eje. La dirección de movimiento tanto del motor como del retorno por resorte se establece mediante la orientación de montaje (L/R). El ángulo de giro es ajustable mecánicamente entre el 37% y el 95%. El LF24 no dispone de ajuste manual. La conexión eléctrica se realiza a través de un cable fijo de 1 metro con dos conductores de 0,75 mm². El actuador es libre de mantenimiento y es adecuado para el control abierto/cerrado de secciones de válvulas de aire más pequeñas en unidades de ventilación, fan coils, unidades de tratamiento de aire y válvulas de ventilación de emergencia en instalaciones comerciales y residenciales.

Marca	Belimo
Categoría	Servomotor Belimo
GTIN	7630498103889
Número de artículo del fabricante	LF24
Número de artículo	23010052

Especificaciones

Código de categoría	101
Suitable for air accessory	Sí
Supply voltage	24 V AC/DC
Control signal	2-point
Energy consumption in operation	5 W
Energy consumption at rest	2.5 W
Modelo	Rotating
Regulation type on/off	No
Regulation type modulating	Sí
Regulation type splitrange	No
Connection cable length	1 m
Transmission	With cogwheels
With direct mount top flange according to ISO 5211	No
Return at zero supply voltage	Sí
Deactivated when closed	Sí
Automatic stroke recognition	No
Adjustable position feedback signal	No
Auxiliary contacts	No
Position reporting system	Optional
Auxiliary contacts optional	Sí
End contacts	None
Adjustable operating range	No
With mechanical setting indicator	Sí
Suitable for manual operation	No
Operating time	75 s
Torque	4 Nm
Potential free switch contact	No
Self-adjusting travel length	No
Max. angle of rotation	95 °
With safety function	Sí
Degree of protection (NEMA)	3
Degree of protection (IP)	IP54
Max. electric power input	7 A
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Altura	85 mm
Anchura	130 mm
Profundidad	300 mm
Explosion-proof	No
Housing material	Plastic
Suitable for valve	No
