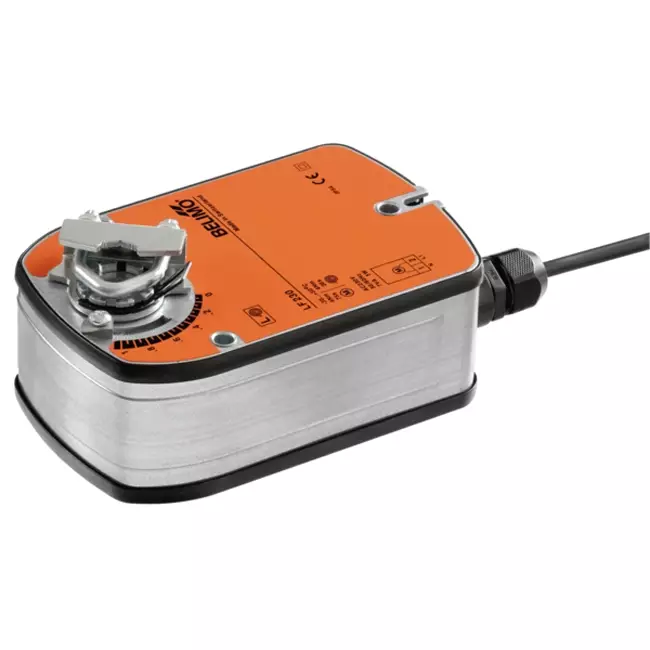

Actuador de válvula rotativa Belimo con retorno por muelle 100-240V - abrir/cerrar - 4 Nm - LF230

Marca: Belimo

-10%

Consultar precio 340,01

306,01 -10%

Ahorra 34,00

Plazo de entrega: 6 días laborables

La mayor colección de España
Devoluciones gratuitas
Valoración del cliente 9/10
Compra segura con Trustedshops

Pague de forma segura y rápida con:

Puntos positivos

Incl. retorno por muelle
Ángulo de giro de hasta 95
A prueba de sobrecargas
Grado de protección IP54

Actuador de compuerta rotativo Belimo con resorte de retorno 100-240V - abierto/cerrado - 4 Nm - LF230

El Belimo LF230 es un actuador de compuerta rotativo con resorte de retorno diseñado para el control abierto/cerrado de secciones de compuertas de aire de hasta aproximadamente 0,8 m² en instalaciones técnicas de edificios. El actuador funciona con una señal de abierto/cerrado: cuando recibe alimentación, se mueve a la posición de trabajo tensando los resortes internos de retorno. En caso de fallo de alimentación, la compuerta regresa automáticamente y de forma autónoma a la posición segura, impulsada por la energía almacenada en el resorte. Esto hace que el actuador sea adecuado para aplicaciones donde se requiere una posición de seguridad predeterminada, como compuertas cortafuego o de ventilación de emergencia. El motor alcanza un ángulo de giro de 90° en 75 segundos y el resorte de retorno devuelve la compuerta en menos de 20 segundos. El consumo en reposo es de 2 W y el nivel sonoro del motor es de 50 dB(A). Con un par de 4 Nm, es aplicable a construcciones de compuertas más pequeñas en instalaciones comerciales y residenciales.

Ventajas y características

Tensión de red AC 100-240 V: El actuador se conecta directamente a la red eléctrica, sin necesidad de transformador o fuente adicional, simplificando la instalación y reduciendo costes.
Retorno automático por resorte ante fallo de alimentación: La compuerta vuelve a la posición segura en menos de 20 segundos sin necesidad de fuente externa o control adicional.
Control abierto/cerrado con par de 4 Nm: El par de 4 Nm hace que el actuador sea apto para secciones de compuertas de aire hasta unos 0,8 m², como compuertas en conductos pequeños y unidades de ventilación.
Dirección de movimiento ajustable mediante montaje L/R: La dirección de giro del motor y del resorte de retorno se determina durante la instalación, permitiendo aplicación flexible en distintas configuraciones de compuertas.
Ángulo de giro ajustable: El ángulo de giro es ajustable mecánicamente desde un 37% hasta un máximo del 95%, para adaptar el actuador exactamente al rango de apertura de la compuerta.
Protección contra sobrecarga sin interruptores finales: El actuador se detiene automáticamente al alcanzar el tope mecánico, evitando desgaste y facilitando la instalación.
Clase de protección IP54: Protegido contra polvo y salpicaduras de agua desde todas direcciones, garantizando resistencia a las condiciones ambientales normales y una larga vida útil.

Instalación, mantenimiento y aplicaciones

El actuador se monta directamente sobre el eje de la compuerta con la brida universal suministrada, compatible con diámetros de eje de 8 a 16 mm. El eje debe tener una longitud mínima de 84 mm y sobresalir al menos 20 mm. Un sistema antideslizante incluido evita que el actuador gire junto con el eje. La dirección del movimiento del motor y del resorte se ajusta mediante la orientación del montaje (L/R). El ángulo de giro es mecánicamente ajustable de un 37% hasta un máximo del 95%. El actuador no dispone de ajuste manual. La conexión eléctrica se realiza mediante un cable fijo de 1 metro con dos conductores de 0,75 mm², conectándose directamente a la red eléctrica. El actuador es libre de mantenimiento y adecuado para el control abierto/cerrado de secciones pequeñas de compuertas de aire en unidades de ventilación, fan coil units, unidades de tratamiento de aire y compuertas de ventilación de emergencia en instalaciones comerciales y residenciales.

Marca	Belimo
Categoría	Servomotor Belimo
GTIN	7630498103865
Número de artículo del fabricante	LF230
Número de artículo	23010062

Especificaciones

Código de categoría	101
Suitable for air accessory	Sí
Supply voltage	230 V AC
Control signal	2-point
Energy consumption in operation	5 W
Energy consumption at rest	3 W
Modelo	Rotating
Regulation type on/off	No
Regulation type modulating	Sí
Regulation type splitrange	No
Connection cable length	1 m
Transmission	With cogwheels
With direct mount top flange according to ISO 5211	No
Return at zero supply voltage	Sí
Deactivated when closed	Sí
Automatic stroke recognition	No
Adjustable position feedback signal	No
Auxiliary contacts	No
Position reporting system	Optional
Auxiliary contacts optional	Sí
End contacts	None
Adjustable operating range	No
With mechanical setting indicator	Sí
Suitable for manual operation	No
Operating time	75 s
Torque	4 Nm
Potential free switch contact	No
Self-adjusting travel length	No
Max. angle of rotation	95 °
With safety function	Sí
Degree of protection (NEMA)	3
Degree of protection (IP)	IP54
Max. electric power input	7 VA
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C

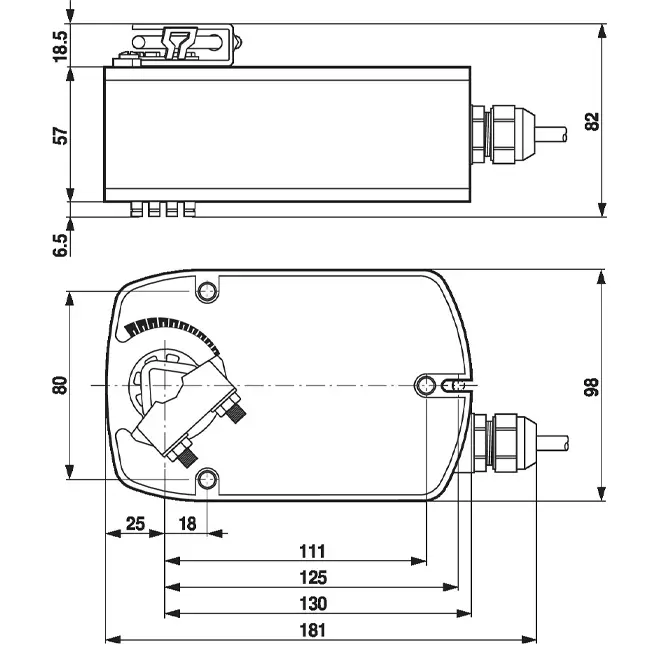

Altura	85 mm
Anchura	130 mm
Profundidad	300 mm
Explosion-proof	No
Housing material	Plastic
Suitable for valve	No
