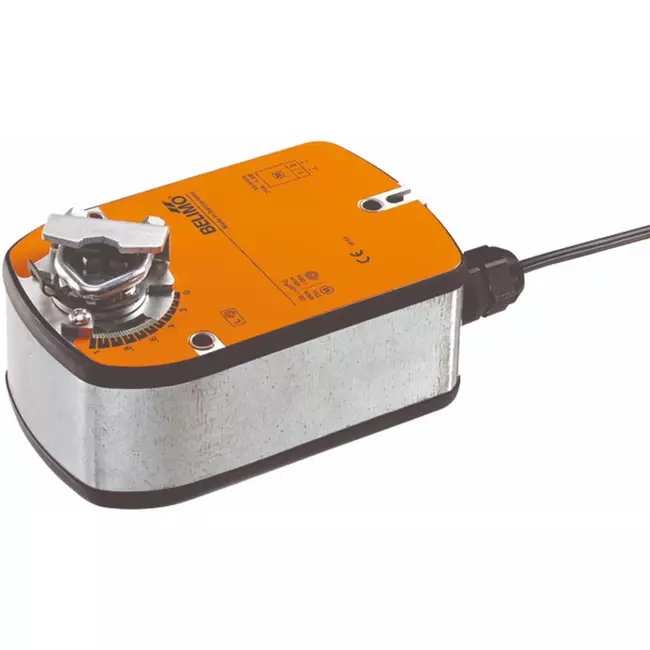

Actuador de válvula modulante Belimo con retorno por muelle 24V - 2-10V - MP-Bus - 4 Nm - LF24-SR

Accionamiento modulante para válvulas Belimo con resorte de retorno 24V - 2-10V - MP-Bus - 4 Nm - LF24-SR

El Belimo LF24-SR es un accionamiento versátil con resorte de retorno para controlar secciones de válvulas de aire en instalaciones técnicas de edificios. El accionamiento se controla mediante una señal de 2-10 V y también envía un retorno de posición de 2-10 V al regulador o al control en cascada. Basado en una señal de medición externa, por ejemplo de un sensor que monitorea una magnitud relevante como temperatura, presión o calidad del aire, se genera una señal de control que indica al motor Belimo ajustar la posición de la válvula. Además del control modulante, el accionamiento soporta también modos abierto/cerrado, control de 3 puntos y el control comunicativo vía MP-Bus, lo que lo hace apto tanto para sistemas de automatización de edificios simples como complejos. En caso de fallo de alimentación, la válvula retorna automáticamente a una posición segura mediante la energía del resorte. El tiempo de recorrido del motor es ajustable entre 75 y 300 segundos, y el resorte devuelve la válvula en menos de 20 segundos. Con un par de torsión de 4 Nm, un consumo en reposo de solo 0,8 W y un nivel sonoro excepcionalmente bajo de 36 dB(A), es adecuado para construcciones de válvulas pequeñas en instalaciones comerciales y residenciales.

Ventajas y funciones

• Múltiples modos de operación: El accionamiento soporta control modulante (2–10 V), abierto/cerrado, 3 puntos y control comunicativo MP-Bus, permitiendo que un solo actuador se utilice en diversos escenarios de control sin hardware adicional.
• Comunicación MP-Bus: A través de MP-Bus es posible controlar hasta 16 actuadores mediante un solo cable de 3 conductores compartido, lo que reduce significativamente los costes de cableado e instalación.
• Retorno de posición 2–10 V: Envía eléctricamente la posición real de la válvula para su uso en controles como sistemas en cascada o un sistema de gestión de edificios (BMS).
• Retorno automático por resorte en caso de fallo de alimentación: La válvula retorna a la posición de seguridad en menos de 20 segundos sin necesidad de fuente de energía externa ni control adicional.
• Excepcionalmente silencioso: Con un nivel sonoro de solo 36 dB(A), el actuador es ideal para entornos sensibles al ruido como oficinas, habitaciones de hotel e instalaciones sanitarias.
• Configuración vía Belimo Assistant 2: Parámetros como el rango de movimiento, retorno de posición y tiempo de recorrido se ajustan fácilmente mediante la aplicación Belimo Assistant 2 en smartphone, tablet o PC.
• Dirección de movimiento ajustable mediante montaje L/R: La dirección de giro tanto del motor como del resorte se determina durante el montaje, permitiendo una aplicación flexible en distintas configuraciones de válvulas.
• Protección contra sobrecarga sin interruptores de fin de carrera: El actuador se detiene automáticamente al alcanzar el tope mecánico, evitando desgaste y simplificando la instalación.
• Grado de protección IP54: Protegido contra polvo y salpicaduras de agua desde todas las direcciones, resistente a las influencias ambientales diarias y con una larga vida útil.

Instalación, mantenimiento y aplicaciones

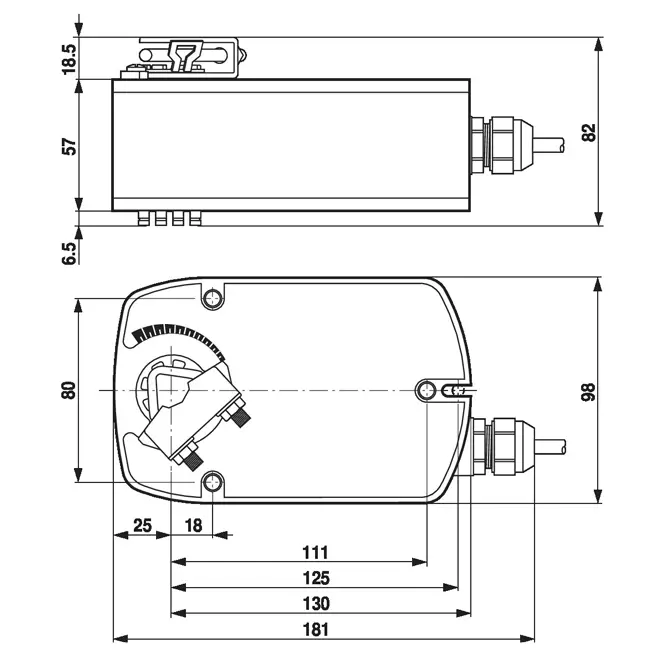

El actuador se monta directamente sobre el eje de la válvula mediante el anillo universal suministrado, apto para diámetros de eje de 8 a 16 mm. El eje debe tener una longitud mínima de 84 mm y sobresalir al menos 20 mm. Un tope antirrotación incluido previene que el actuador gire junto con el eje. La dirección del movimiento del motor y del resorte se configura mediante la orientación de montaje (L/R). El ángulo de giro es mecánicamente ajustable desde un 37 % hasta un máximo del 95 %. El actuador no dispone de ajuste manual. La conexión eléctrica se realiza mediante un cable fijo de 1 metro con cuatro conductores de 0,75 mm². El actuador es configurable mediante Belimo Assistant 2, libre de mantenimiento y adecuado para posicionamiento modulante y comunicativo de secciones pequeñas de válvulas de aire en unidades de ventilación, unidades fan coil, unidades de tratamiento de aire y sistemas de automatización de edificios en instalaciones comerciales y residenciales.
