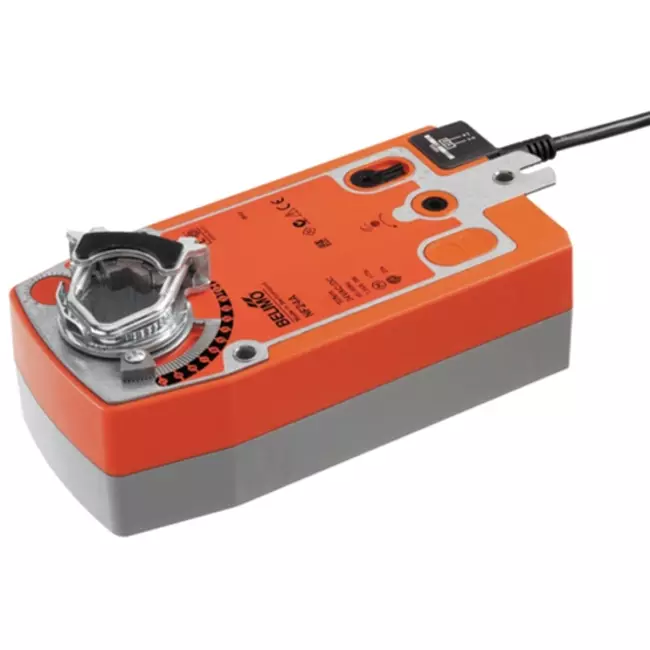

Actuador de válvula rotativa Belimo con retorno por muelle 24V - abrir/cerrar - 10 Nm - NF24A

Marca: Belimo

-10%

Consultar precio 398,09

358,28 -10%

Ahorra 39,81

Plazo de entrega: 6 días laborables

La mayor colección de España
Devoluciones gratuitas
Valoración del cliente 9/10
Compra segura con Trustedshops

Pague de forma segura y rápida con:

Puntos positivos

Incl. retorno por muelle
Cable fijo
A prueba de sobrecargas
Grado de protección IP54

Actuador rotativo para válvulas Belimo con resorte de retorno 24V - apertura/cierre - 10 Nm - NF24A

El Belimo NF24A es un actuador rotativo para válvulas con resorte de retorno diseñado para el control apertura/cierre de secciones de compuertas de aire de hasta aprox. 2 m² en instalaciones técnicas de edificios. El actuador funciona con una señal de apertura/cierre: cuando hay tensión de alimentación, se mueve a la posición de trabajo y comprime los resortes internos de retorno. En caso de fallo de tensión, la válvula regresa automática e independientemente a la posición segura impulsada por la energía almacenada en el resorte. Esto hace que el actuador sea adecuado para aplicaciones donde se requiere una posición de seguridad predefinida, como válvulas cortafuego o de ventilación de emergencia en sistemas centrales de tratamiento de aire. El motor alcanza un ángulo de giro de 90° en 75 segundos y el resorte devuelve la válvula en menos de 20 segundos. El consumo en reposo es de 2,5 W y el nivel sonoro del motor es de 45 dB(A). Con un par de torsión de 10 Nm, es apto para construcciones de válvula de tamaño medio en instalaciones HVAC comerciales e industriales.

Ventajas y funcionalidades

Control apertura/cierre con par de 10 Nm: El par de torsión de 10 Nm permite manejar compuertas de aire de hasta aprox. 2 m², facilitando la operación sin esfuerzo de construcciones de válvula de tamaño medio.
Retorno automático por resorte ante fallo de tensión: La válvula regresa a la posición de seguridad en menos de 20 segundos sin necesidad de energía externa ni control adicional.
Dirección de movimiento ajustable mediante montaje L/R: La dirección de giro tanto del motor como del resorte de retorno se determina durante la instalación, permitiendo una aplicación flexible en diferentes configuraciones de válvula.
Ajuste manual con bloqueo: La palanca manual incluida permite operar la válvula manualmente y bloquearla en la posición deseada, facilitando la instalación y el mantenimiento.
Protección contra sobrecargas sin interruptores finales: El actuador se detiene automáticamente al alcanzar el límite mecánico, evitando desgaste y simplificando la instalación.
Clase de protección IP54: Protegido contra polvo y salpicaduras de agua desde todas las direcciones, garantizando resistencia a las condiciones ambientales diarias y larga vida útil.

Instalación, mantenimiento y aplicaciones

El actuador se monta directamente sobre el eje de la válvula utilizando el anillo de fijación universal incluido, apto para diámetros de eje entre 10 y 25,4 mm. El eje debe tener una longitud mínima de 85 mm y sobresalir al menos 15 mm. Un seguro anti-rotación incluido evita que el actuador gire junto con el eje. La dirección del movimiento tanto del motor como del resorte de retorno se ajusta mediante la orientación de montaje (L/R). El ángulo de giro es mecánicamente ajustable desde un 33% en incrementos del 2,5% hasta un máximo del 95%. Para operación manual, se dispone de una palanca que permite bloquear la válvula en cualquier posición. La conexión eléctrica se realiza mediante un cable fijo de 1 metro con dos conductores de 0,75 mm². El actuador es libre de mantenimiento y está indicado para control apertura/cierre de secciones de válvulas de tamaño medio en unidades centrales de tratamiento de aire, válvulas cortafuego, válvulas de ventilación de emergencia y válvulas mezcladoras en edificios comerciales e instalaciones HVAC industriales.

Marca	Belimo
Categoría	Servomotor Belimo
GTIN	7630498112805
Número de artículo del fabricante	NF24A
Número de artículo	23010063

Especificaciones

Código de categoría	101
Suitable for air accessory	Sí
Supply voltage	24 V AC/DC
Control signal	2-point
Energy consumption in operation	6 W
Energy consumption at rest	2.5 W
Modelo	Rotating
Regulation type on/off	No
Regulation type modulating	Sí
Regulation type splitrange	No
Connection cable length	1 m
Transmission	With cogwheels
With direct mount top flange according to ISO 5211	No
Return at zero supply voltage	Sí
Deactivated when closed	Sí
Automatic stroke recognition	No
Adjustable position feedback signal	No
Auxiliary contacts	No
Position reporting system	Optional
Auxiliary contacts optional	Sí
End contacts	None
Adjustable operating range	No
With mechanical setting indicator	Sí
Suitable for manual operation	Sí
Operating time	75 s
Torque	10 Nm
Potential free switch contact	No
Self-adjusting travel length	No
Max. angle of rotation	95 °
With safety function	Sí
Degree of protection (NEMA)	2
Degree of protection (IP)	IP54
Max. electric power input	8.5 VA
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C

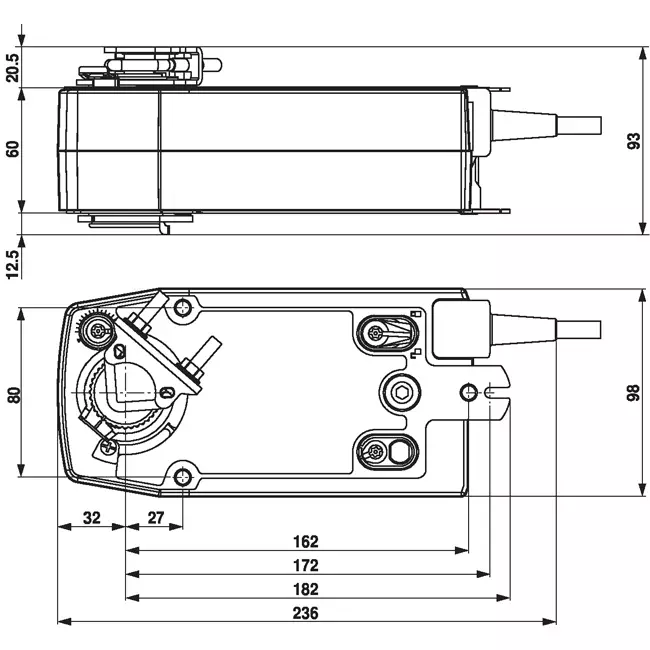

Altura	85 mm
Anchura	130 mm
Profundidad	290 mm
Explosion-proof	No
Housing material	Plastic
Suitable for valve	No
