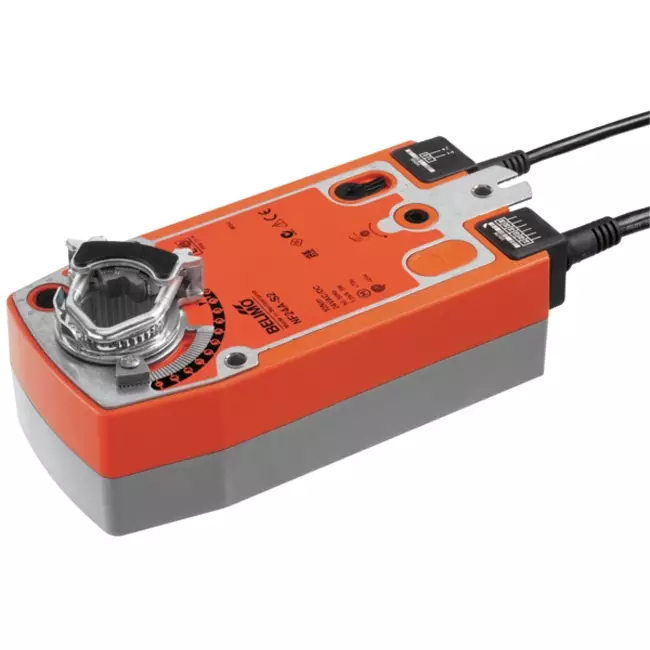

Actuador de válvula rotativa Belimo con retorno por muelle 24V - abrir/cerrar - 10 Nm - NF24A-S2

Marca: Belimo

-10%

Consultar precio 458,59

412,73 -10%

Ahorra 45,86

Plazo de entrega: 6 días laborables

La mayor colección de España
Devoluciones gratuitas
Valoración del cliente 9/10
Compra segura con Trustedshops

Pague de forma segura y rápida con:

Puntos positivos

Incl. retorno por muelle
2 interruptores auxiliares integrados
A prueba de sobrecargas
Grado de protección IP54

Accionamiento de mariposa rotativo Belimo con retorno por resorte 24V - abierto/cerrado - 10 Nm - NF24A-S2

El Belimo NF24A-S2 es un accionamiento de mariposa rotativo con retorno por resorte diseñado para el control abierto/cerrado de secciones de compuertas de aire de hasta aproximadamente 2 m² en instalaciones técnicas de edificios. El actuador funciona con una señal de abierto/cerrado: cuando hay tensión de alimentación, se mueve a la posición de trabajo y los resortes internos se tensan. En caso de fallo de alimentación, la compuerta vuelve automáticamente a la posición segura impulsada por la energía almacenada en el resorte. Esto hace que el actuador sea adecuado para aplicaciones que requieren una posición de seguridad predefinida, como compuertas cortafuegos o de ventilación de emergencia en unidades de tratamiento de aire centrales. El motor alcanza un ángulo de giro de 90° en 75 segundos y el retorno por resorte devuelve la compuerta en menos de 20 segundos. El consumo en estado de reposo es de 2,5 W y el nivel sonoro del motor es de 45 dB(A). Con un par de giro de 10 Nm y dos interruptores auxiliares integrados para señalización de posición, es aplicable en construcciones de compuertas de tamaño medio en instalaciones climáticas comerciales e industriales.

Ventajas y características

Control abierto/cerrado de 10 Nm: El par de giro de 10 Nm hace que el actuador sea apto para secciones de compuertas de aire de hasta aproximadamente 2 m², permitiendo la operación sencilla de compuertas de tamaño medio.
Dirección de movimiento ajustable mediante montaje L/D: La dirección de giro tanto del motor como del retorno por resorte se define durante el montaje, lo que facilita su aplicación flexible en diversas configuraciones de compuertas.
Retorno automático por resorte ante fallo de alimentación: La compuerta vuelve a la posición de seguridad en menos de 20 segundos, sin necesidad de energía externa ni control adicional.
2 interruptores auxiliares integrados: Los dos interruptores auxiliares incorporados permiten una señalización directa de la posición hacia un BMS o cuadro de control. Uno fijo en 10%, otro ajustable entre 11% y 100%, sin necesidad de accesorios adicionales.
Ajuste manual con bloqueo: La compuerta se puede operar manualmente mediante la manivela suministrada y bloquear en cualquier posición deseada, útil durante la instalación y mantenimiento.
Protección contra sobrecargas sin interruptores de fin de carrera: El actuador se detiene automáticamente al alcanzar el tope mecánico, evitando desgastes y simplificando la instalación.
Clase de protección IP54: Protegido contra polvo y salpicaduras de agua desde cualquier dirección, garantizando resistencia a las condiciones ambientales diarias y una larga vida útil.

Instalación, mantenimiento y aplicaciones

El actuador se monta directamente en el eje de la mariposa con la abrazadera universal suministrada, compatible con diámetros de eje de 10 a 25,4 mm. El eje debe tener al menos 85 mm de longitud y sobresalir un mínimo de 15 mm. Un sistema antirrotación incluido evita que el actuador gire junto con el eje. La dirección de giro del motor y el retorno por resorte se ajusta mediante la orientación de montaje (L/D). El ángulo de giro es ajustable mecánicamente desde el 33% en incrementos del 2,5% hasta un máximo del 95%. Para operación manual, dispone de una manivela que permite bloquear la compuerta en cualquier posición. La conexión eléctrica se realiza a través de un cable de alimentación de 1 metro con dos conductores de 0,75 mm² y un cable separado de 1 metro con seis conductores para los interruptores auxiliares. El actuador no requiere mantenimiento y es adecuado para el control abierto/cerrado de secciones de compuertas de aire de tamaño medio en unidades de tratamiento de aire centrales, compuertas cortafuegos, compuertas de ventilación de emergencia y compuertas de mezcla en edificios comerciales e instalaciones climáticas industriales.

Marca	Belimo
Categoría	Servomotor Belimo
GTIN	7630498112836
Número de artículo del fabricante	NF24A-S2
Número de artículo	23010054

Especificaciones

Código de categoría	101
Suitable for air accessory	Sí
Supply voltage	24 V AC/DC
Control signal	2-point
Energy consumption in operation	6 W
Energy consumption at rest	2.5 W
Modelo	Rotating
Regulation type on/off	No
Regulation type modulating	Sí
Regulation type splitrange	No
Connection cable length	1 m
Transmission	With cogwheels
With direct mount top flange according to ISO 5211	No
Return at zero supply voltage	Sí
Deactivated when closed	Sí
Automatic stroke recognition	No
Adjustable position feedback signal	No
Auxiliary contacts	Sí
Position reporting system	Optional
Auxiliary contacts optional	Sí
End contacts	2
Adjustable operating range	No
With mechanical setting indicator	Sí
Suitable for manual operation	Sí
Operating time	75 s
Torque	10 Nm
Potential free switch contact	Sí
Self-adjusting travel length	No
Max. angle of rotation	95 °
With safety function	Sí
Degree of protection (NEMA)	2
Degree of protection (IP)	IP54
Max. electric power input	8.5 VA
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C

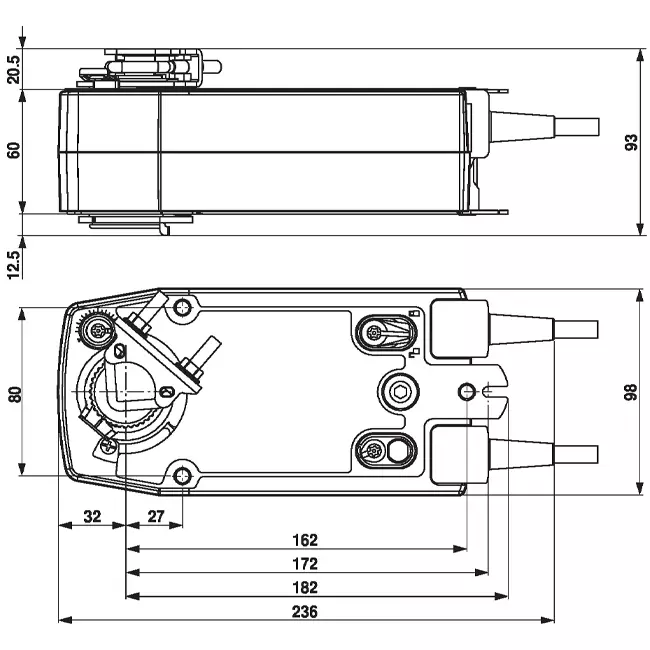

Altura	85 mm
Anchura	130 mm
Profundidad	290 mm
Explosion-proof	No
Housing material	Plastic
Suitable for valve	No
