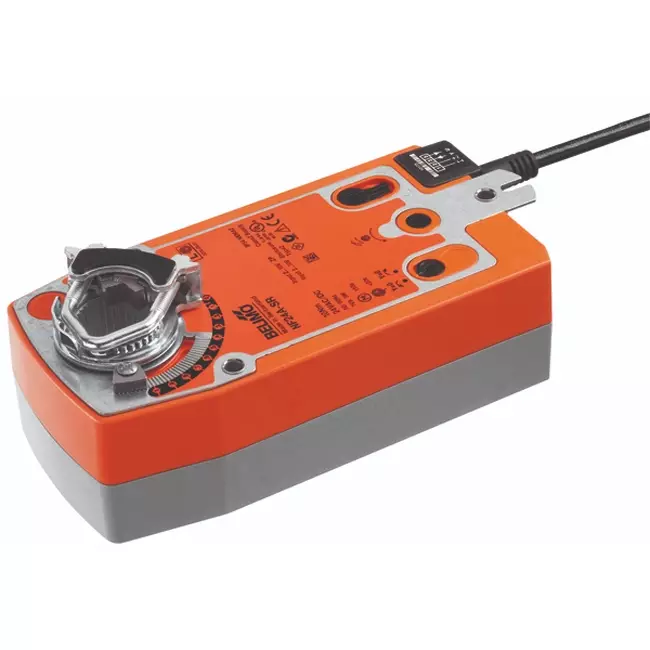

Actuador de válvula modulante Belimo con retorno por muelle 24V - 2-10V - 10 Nm - NF24A-SR

Marca: Belimo

-10%

Consultar precio 469,48

422,53 -10%

Ahorra 46,95

Plazo de entrega: 6 días laborables

La mayor colección de España
Devoluciones gratuitas
Valoración del cliente 9/10
Compra segura con Trustedshops

Pague de forma segura y rápida con:

Puntos positivos

Señal 2-10 V
Incl. retorno por muelle
A prueba de sobrecargas
Grado de protección IP54

Accionamiento de válvula modulante Belimo con retorno por resorte 24V - 2-10V - 10 Nm - NF24A-SR

El Belimo NF24A-SR es un actuador modulante con retorno por resorte para la posicionamiento continuo de secciones de válvulas de aire de hasta aproximadamente 2 m². El accionamiento se controla mediante una señal de 2-10 V y también transmite una señal de retroalimentación de posición (SR) de 2-10 V de vuelta al controlador o al sistema en cascada. Basándose en una señal de medición externa, por ejemplo de un sensor que supervise una magnitud relevante como temperatura, presión o calidad del aire, se genera una señal de control que indica al motor Belimo que ajuste la posición de la válvula. En caso de fallo de alimentación, la válvula regresa automática e independientemente a la posición segura, impulsada por la energía del resorte. El actuador tiene un par de torsión de 10 Nm, lo que lo hace adecuado para construcciones de válvulas medianas en sistemas de tratamiento de aire centrales. La precisión de posicionamiento es de ±5% en todo el rango de regulación y el motor alcanza un ángulo de 90° en 150 segundos. El retorno por resorte devuelve la válvula a su posición en menos de 20 segundos. El consumo en reposo es de 2,5 W y el nivel sonoro es de solo 40 dB(A).

Ventajas y características

10 Nm modulante 2-10 V: Garantiza un control gradual y preciso de la posición de la válvula, adecuado para válvulas medianas de hasta aproximadamente 2 m².
Señal de retroalimentación de posición 2-10 V: Transmite eléctricamente la posición actual de la válvula para su uso en sistemas de control como sistemas en cascada o un sistema de gestión de edificios (BMS).
Retorno automático por resorte en caso de fallo de alimentación: La válvula vuelve a la posición segura en menos de 20 segundos, fundamental para sistemas de seguridad contra incendios y control de humos.
Dirección de movimiento ajustable: La dirección de giro del motor se puede configurar mediante un interruptor (L/R); la dirección del retorno por resorte se determina durante la instalación, permitiendo una aplicación flexible en diferentes configuraciones de válvulas.
Ajuste manual con bloqueo: Con la manivela manual incluida se puede manejar la válvula manualmente y bloquearla en cualquier posición deseada, práctico durante la instalación y mantenimiento.
Protección contra sobrecarga sin interruptores finales: El actuador se detiene automáticamente al alcanzar el tope mecánico, evitando desgaste y facilitando la instalación.
Grado de protección IP54: Protegido contra polvo y salpicaduras de agua desde todas las direcciones, lo que garantiza resistencia a las influencias ambientales diarias y una larga vida útil.

Instalación, mantenimiento y aplicaciones

El actuador se monta directamente sobre el eje de la válvula con el anillo de sujeción universal incluido, adecuado para diámetros de eje de 10 a 25,4 mm. El eje debe tener una longitud mínima de 85 mm y sobresalir al menos 15 mm. Un dispositivo anti-rotación suministrado evita que el actuador se mueva. La dirección de movimiento del motor se ajusta mediante un interruptor; la del retorno por resorte se define según la orientación de montaje (L/R). El ángulo de giro es mecánicamente ajustable desde el 33% en incrementos del 2,5% hasta un máximo del 95%. Para operación manual, se incluye una manivela con la que se puede bloquear la válvula en cualquier posición. La conexión eléctrica se realiza mediante un cable fijo de 1 metro con cuatro conductores de 0,75 mm². El actuador es libre de mantenimiento y está diseñado para posicionamiento modulante de secciones de válvulas de aire medianas en cajas centrales de tratamiento de aire, conductos VAV, válvulas de mezcla y compuertas de ventilación de emergencia en edificios comerciales e instalaciones industriales de climatización.

Marca	Belimo
Categoría	Servomotor Belimo
GTIN	7630498112843
Número de artículo del fabricante	NF24A-SR
Número de artículo	23010060

Especificaciones

Código de categoría	101
Suitable for air accessory	Sí
Supply voltage	24 V AC/DC
Control signal	Other
Energy consumption in operation	3.5 W
Energy consumption at rest	2.5 W
Modelo	Rotating
Regulation type on/off	No
Regulation type modulating	Sí
Regulation type splitrange	No
Connection cable length	1 m
Transmission	With cogwheels
With direct mount top flange according to ISO 5211	No
Return at zero supply voltage	Sí
Deactivated when closed	Sí
Automatic stroke recognition	No
Adjustable position feedback signal	No
Auxiliary contacts	No
Auxiliary contacts optional	Sí
End contacts	None
Adjustable operating range	No
With mechanical setting indicator	Sí
Suitable for manual operation	Sí
Operating time	150 s
Torque	10 Nm
Potential free switch contact	No
Self-adjusting travel length	No
Max. angle of rotation	95 °
With safety function	Sí
Degree of protection (NEMA)	2
Degree of protection (IP)	IP54
Max. electric power input	5.5 VA
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Altura	85 mm
Anchura	130 mm
Profundidad	290 mm
Explosion-proof	No
Housing material	Plastic
Suitable for valve	No
