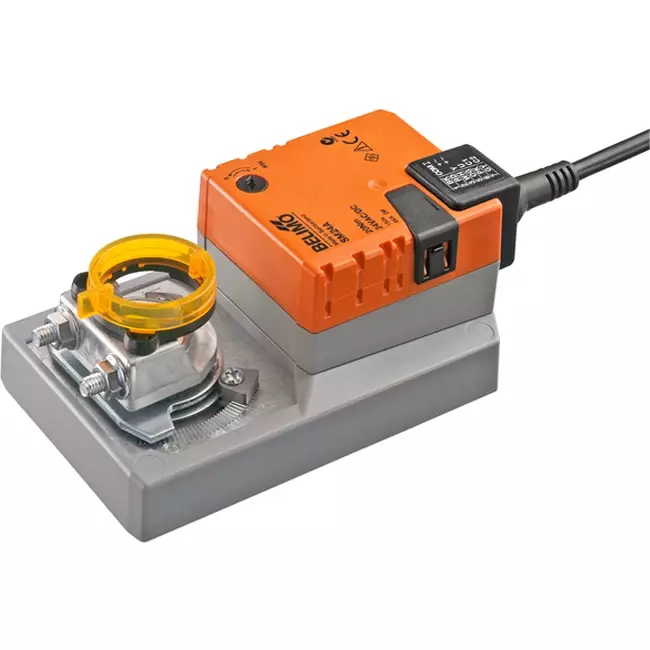

Actuador de válvula rotativa Belimo 24V - apertura/cierre y 3 puntos - 20 Nm - SM24A

Marca: Belimo

-10%

Consultar precio 281,93

253,74 -10%

Ahorra 28,19

Plazo de entrega: 6 días laborables

La mayor colección de España
Devoluciones gratuitas
Valoración del cliente 9/10
Compra segura con Trustedshops

Pague de forma segura y rápida con:

Puntos positivos

Apertura/cierre y control de 3 puntos
Ángulo de giro de hasta 95
A prueba de sobrecargas
Grado de protección IP54

Actuador rotativo para válvulas Belimo 24V - abierto/cerrado y 3 puntos - 20 Nm - SM24A

El Belimo SM24A es un actuador rotativo diseñado para el control abierto/cerrado o de 3 puntos de grandes secciones de válvulas de aire de hasta aprox. 4 m². El actuador se alimenta con AC/DC 24 V y es adecuado tanto para un control sencillo de dos puntos (on/off) como para un control de tres puntos, permitiendo mantener la válvula en una posición intermedia. El actuador ofrece un par motor de 20 Nm, lo que lo hace apto para grandes y robustas construcciones de válvulas en sistemas centrales de tratamiento de aire. El motor alcanza un ángulo de 90° en 150 segundos. El consumo en reposo es de solo 0,2 W y el nivel sonoro es de 45 dB(A).

Ventajas y características

Par motor de 20 Nm para control abierto/cerrado y de 3 puntos: El par motor de 20 Nm hace que el actuador sea adecuado para grandes secciones de válvulas de aire hasta aprox. 4 m². Gracias al control de 3 puntos, la válvula puede mantenerse también en una posición intermedia, sin necesidad de señal analógica o actuador proporcional.
Dirección de movimiento ajustable: La dirección de giro se selecciona fácilmente mediante un interruptor (sentido antihorario o horario), lo que proporciona una instalación flexible y amplia aplicabilidad.
Ajuste manual con botón de bloqueo: Permite la operación manual y el bloqueo durante trabajos de instalación y mantenimiento.
Ángulo de giro ajustable: El ángulo de giro es mecánicamente ajustable y limitado en ambos lados hasta un máximo de 95°, permitiendo que el actuador se adapte exactamente al rango de apertura de la válvula.
Protección contra sobrecarga: Se detiene automáticamente al alcanzar la posición final, eliminando la necesidad de interruptores de fin de carrera adicionales.
Grado de protección IP54: Protegido contra polvo y salpicaduras de agua desde cualquier dirección, garantizando resistencia a las condiciones ambientales diarias y una larga vida útil.

Instalación, mantenimiento y aplicaciones

El actuador se monta directamente en el eje de la válvula correspondiente mediante el anillo de sujeción universal incluido, adecuado para diámetros de eje de 10 a 20 mm. El eje debe tener una longitud mínima de 48 mm y sobresalir al menos 20 mm. El actuador incluye un sistema antirrotación para evitar giros indeseados. El ángulo de giro se ajusta mediante topes mecánicos a ambos lados, hasta un máximo de 95°. La dirección de movimiento se ajusta fácilmente con un interruptor (posición 0 = giro antihorario, posición 1 = giro horario). Para el ajuste manual, dispone de un botón con bloqueo. La conexión eléctrica se realiza a través de un cable fijo de 1 metro con 3 conductores (0,75 mm²).
El actuador es libre de mantenimiento y es aplicable para el control abierto/cerrado o de 3 puntos de grandes secciones de válvulas de aire en unidades centrales de tratamiento de aire, válvulas de suministro y extracción operadas on/off, válvulas de mezcla y válvulas cortafuegos en edificios comerciales e instalaciones climatizadoras industriales.

Marca	Belimo
Categoría	Servomotor Belimo
GTIN	7630498114403
Número de artículo del fabricante	SM24A
Número de artículo	23010058

Especificaciones

Código de categoría	101
Suitable for air accessory	Sí
Supply voltage	24 V AC/DC
Control signal	2-point/3-point
Energy consumption in operation	2 W
Energy consumption at rest	0.2 W
Modelo	Rotating
Regulation type on/off	Sí
Regulation type modulating	No
Regulation type splitrange	No
Connection cable length	1 m
Transmission	With cogwheels
With direct mount top flange according to ISO 5211	No
Return at zero supply voltage	No
Deactivated when closed	No
Automatic stroke recognition	No
Adjustable position feedback signal	No
Auxiliary contacts	No
Position reporting system	Optional
Auxiliary contacts optional	Sí
End contacts	None
Adjustable operating range	No
With mechanical setting indicator	Sí
Suitable for manual operation	Sí
Operating time	150 s
Torque	20 Nm
Potential free switch contact	No
Self-adjusting travel length	No
Max. angle of rotation	95 °
With safety function	No
Degree of protection (NEMA)	2
Degree of protection (IP)	IP54
Max. electric power input	4 A
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Altura	85 mm
Anchura	110 mm
Profundidad	220 mm
Explosion-proof	No
Housing material	Plastic
Suitable for valve	No
