Accionamiento de válvula modulante Belimo con terminales de conexión 24V - 2-10V - 20 Nm - SM24A-SR-TP

Marca: Belimo

-10%

Consultar precio 393,25

353,93 -10%

Ahorra 39,32

Plazo de entrega: 15 días laborables

La mayor colección de España
Devoluciones gratuitas
Valoración del cliente 9/10
Compra segura con Trustedshops

Pague de forma segura y rápida con:

Puntos positivos

Señal 2-10 V
Terminales de conexión
A prueba de sobrecargas
Grado de protección IP54

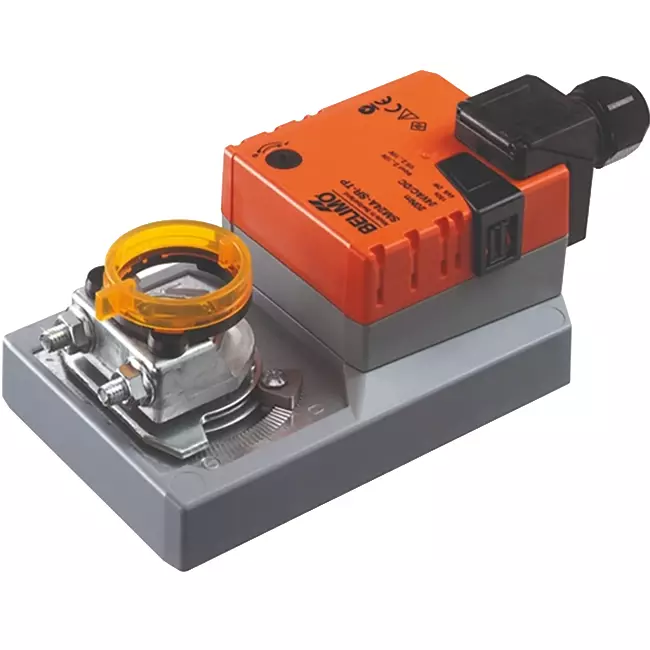

Actuador modulante Belimo con terminales de conexión 24V - 2-10V - 20 Nm - SM24A-SR-TP

El Belimo SM24A-SR-TP es un actuador modulante diseñado para la posicionamiento continuo de secciones grandes de compuertas de aire de hasta aproximadamente 4 m². El actuador se controla mediante una señal de 2-10 V y además envía un retorno de posición (SR) de 2-10 V al regulador o sistema de control en cascada. Basándose en una señal de medición externa, por ejemplo de un sensor que monitoriza una variable relevante como temperatura, presión o calidad del aire, se genera una señal de control que indica al motor Belimo que ajuste la posición de la compuerta. El actuador tiene un torque de 20 Nm, lo que lo hace adecuado para compuertas grandes y pesadas en sistemas centrales de tratamiento de aire. La precisión de posicionamiento es de ±5% en todo el rango de control y el motor alcanza un ángulo de 90° en 150 segundos. El consumo en reposo es solo de 0,4 W y el nivel sonoro es de 45 dB(A).

Ventajas y funciones

20 Nm modulante 2-10 V: Permite un control gradual y preciso de la posición de la compuerta, adecuado para compuertas grandes de hasta aproximadamente 4 m².
Retorno de posición 2-10 V: Envía electrónicamente la posición actual de la compuerta para su uso en sistemas de control como cascadas o sistemas de gestión de edificios (BMS).
Terminales de conexión en lugar de cable fijo: La conexión mediante terminales (máx. 4 mm², diámetro del cable de 4–10 mm) facilita un cableado más sencillo y ordenado, especialmente en paneles eléctricos e instalaciones con tubería de instalación.
Dirección de movimiento ajustable: La dirección de giro puede seleccionarse fácilmente mediante un interruptor (hacia la izquierda o derecha), permitiendo una instalación flexible y amplia aplicabilidad.
Ajuste manual con botón de bloqueo: Permite la operación manual y el bloqueo durante tareas de instalación y mantenimiento.
Protección contra sobrecarga: Se detiene automáticamente al alcanzar la posición final, eliminando la necesidad de interruptores finales adicionales.
Clase de protección IP54: Protegido contra polvo y salpicaduras de agua desde todas las direcciones, garantizando resistencia a las condiciones ambientales diarias y una larga vida útil.

Instalación, mantenimiento y aplicaciones

El actuador se monta directamente en el eje de la compuerta correspondiente utilizando el anillo universal de sujeción incluido, adecuado para diámetros de eje de 10 a 20 mm. El eje debe tener una longitud mínima de 48 mm y sobresalir al menos 20 mm. El actuador incluye una protección contra giro involuntario para evitar movimientos no deseados. El ángulo de giro es ajustable mediante topes mecánicos en ambos lados, con un máximo de 95°. La dirección del movimiento se configura fácilmente con un interruptor (posición 0 = giro a la izquierda, posición 1 = giro a la derecha). Para el ajuste manual, dispone de un botón que se puede bloquear. La conexión eléctrica se realiza mediante terminales adecuados para cables de hasta 4 mm² y diámetro de cable de 4 a 10 mm, de 4 hilos. El actuador es libre de mantenimiento y está diseñado para posicionamiento modulante de grandes secciones de compuertas de aire en unidades centrales de tratamiento de aire, conductos principales VAV, compuertas mezcladoras y reguladores de caudal en grandes edificios comerciales e instalaciones de climatización industrial.

Marca	Belimo
Categoría	Accionador de válvula Belimo
GTIN	7630498114502
Número de artículo del fabricante	SM24A-SR-TP
Número de artículo	23010055

Especificaciones

Código de categoría	101
Suitable for air accessory	Sí
Supply voltage	24 V AC/DC
Control signal	Other
Energy consumption in operation	2 W
Energy consumption at rest	0.4 W
Modelo	Rotating
Regulation type on/off	No
Regulation type modulating	Sí
Regulation type splitrange	No
Transmission	With cogwheels
With direct mount top flange according to ISO 5211	No
Return at zero supply voltage	No
Deactivated when closed	No
Automatic stroke recognition	No
Adjustable position feedback signal	No
Auxiliary contacts	No
Auxiliary contacts optional	Sí
End contacts	None
Adjustable operating range	No
With mechanical setting indicator	Sí
Suitable for manual operation	Sí
Operating time	150 s
Torque	20 Nm
Potential free switch contact	No
Self-adjusting travel length	No
Max. angle of rotation	95 °
With safety function	No
Degree of protection (NEMA)	2
Degree of protection (IP)	IP54
Max. electric power input	4 VA
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C
Altura	85 mm
Anchura	130 mm
Profundidad	280 mm
Explosion-proof	No
Housing material	Plastic
Suitable for valve	No
