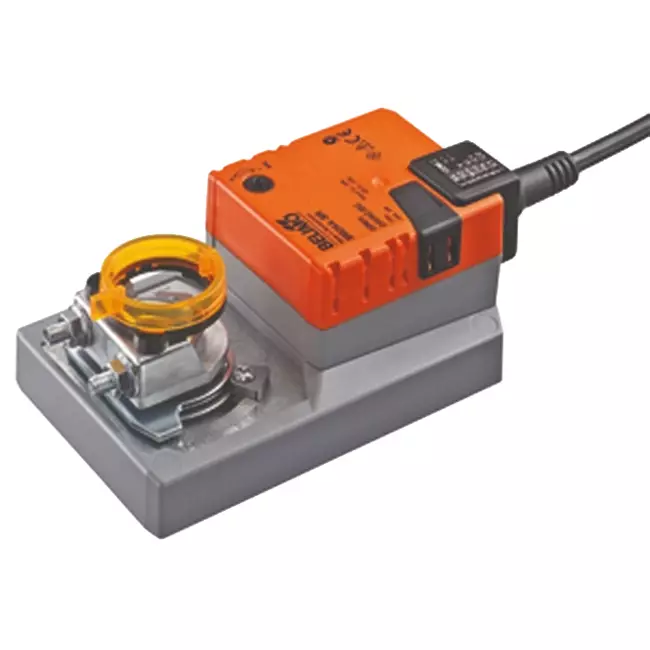

Actuador modulante para válvula Belimo 24V - 2-10V - 20 Nm - SM24A-SR

El Belimo SM24A-SR es un actuador modulante para la posicionamiento continuo de grandes secciones de válvulas de aire de hasta aproximadamente 4 m². El actuador se controla con una señal de 2-10 V y también envía un retorno de posición (SR) de 2-10 V al controlador o sistema de cascada. Basándose en una señal de medición externa, por ejemplo de un sensor que supervisa una variable relevante como la temperatura, presión o calidad del aire, se genera una señal de control que indica al motor Belimo ajustar la posición de la válvula. El actuador tiene un par de giro de 20 Nm, lo que lo hace adecuado para válvulas grandes y pesadas en sistemas centrales de tratamiento de aire. La precisión de la posición es de ±5% en todo el rango de control y el motor alcanza un ángulo de 90° en 150 segundos. El consumo en reposo es de solo 0,4 W y el nivel sonoro es de 45 dB(A).

Ventajas y funciones

20 Nm modulante 2-10 V: Permite un control gradual y preciso de la posición de la válvula, adecuado para válvulas grandes de hasta aproximadamente 4 m².
Retorno de posición 2-10 V: Envía electrónicamente la posición actual de la válvula para su uso en sistemas de control como cascadas o sistemas de gestión de edificios (BMS).
Dirección de movimiento ajustable: La dirección de giro se selecciona fácilmente mediante un interruptor (izquierda o derecha), lo que garantiza una instalación flexible y amplia aplicabilidad.
Ajuste manual con pulsador bloqueable: Permite operarlo manualmente y bloquearlo durante la instalación y mantenimiento.
Protección contra sobrecargas: Se detiene automáticamente al alcanzar la posición final, eliminando la necesidad de interruptores finales adicionales.
Clase de protección IP54: Resistente al polvo y salpicaduras de agua desde todas las direcciones, lo que asegura protección contra influencias ambientales diarias y una larga vida útil.

Instalación, mantenimiento y aplicaciones

El actuador se monta directamente en el eje de la válvula correspondiente utilizando el anillo de sujeción universal incluido, apto para diámetros del eje de 10 a 20 mm. El eje debe tener una longitud mínima de 48 mm y sobresalir al menos 20 mm. El actuador incluye protección contra giro no deseado. El ángulo de giro se ajusta mediante topes mecánicos en ambos lados, con un máximo de 95°. La dirección del movimiento se ajusta fácilmente con un interruptor (posición 0 = giro a la izquierda, posición 1 = giro a la derecha). Para el ajuste manual, hay un pulsador que se puede bloquear. La conexión eléctrica se realiza mediante un cable fijo de 1 metro con 4 conductores (0,75 mm²). El actuador es libre de mantenimiento y está diseñado para posicionamiento modulante de grandes secciones de válvulas en unidades centrales de tratamiento de aire, conductos principales VAV, válvulas de mezcla y reguladores de caudal en grandes edificios comerciales e instalaciones de climatización industrial.

Marca	Belimo
Categoría	Servomotor Belimo
GTIN	07630498114489
Número de artículo del fabricante	SM24A-SR
Número de artículo	23010066

Especificaciones

Código de categoría	101
Suitable for air accessory	Sí
Supply voltage	24 V AC/DC
Control signal	Other
Energy consumption in operation	2 W
Energy consumption at rest	0.4 W
Modelo	Rotating
Regulation type on/off	No
Regulation type modulating	Sí
Regulation type splitrange	No
Connection cable length	1 m
Transmission	With cogwheels
With direct mount top flange according to ISO 5211	No
Return at zero supply voltage	No
Deactivated when closed	No
Automatic stroke recognition	No
Adjustable position feedback signal	No
Auxiliary contacts	No
Position reporting system	2 - 10 V
Auxiliary contacts optional	Sí
End contacts	None
Adjustable operating range	No
With mechanical setting indicator	Sí
Suitable for manual operation	Sí
Operating time	150 s
Torque	20 Nm
Potential free switch contact	No
Self-adjusting travel length	No
Max. angle of rotation	95 °
With safety function	No
Degree of protection (NEMA)	2
Degree of protection (IP)	IP54
Max. electric power input	4 A
Ambient temperature (min)	-30 °C
Ambient temperature (max)	50 °C

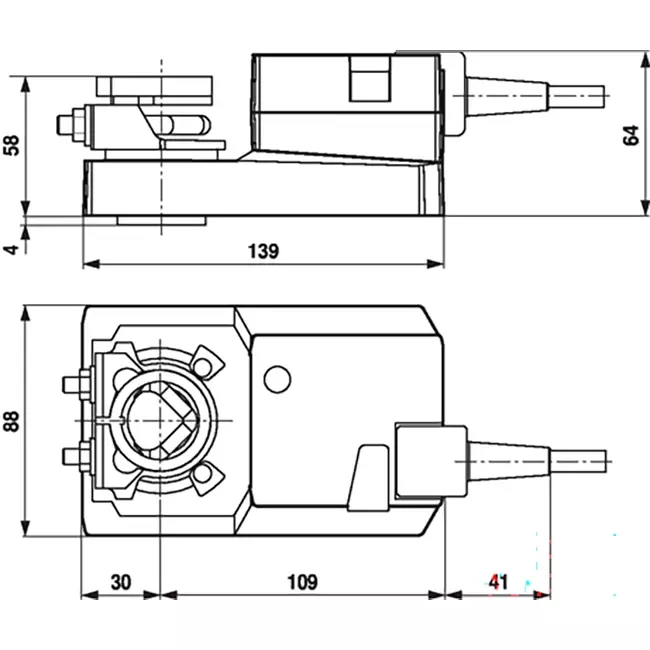

Altura	85 mm
Anchura	110 mm
Profundidad	220 mm
Explosion-proof	No
Housing material	Plastic
Suitable for valve	No
