Puntos positivos

Elemento de medición piezoeléctrico
Rango de medición: de -100 a 2500 Pa
8 rangos de medición seleccionables
Grado de protección IP65

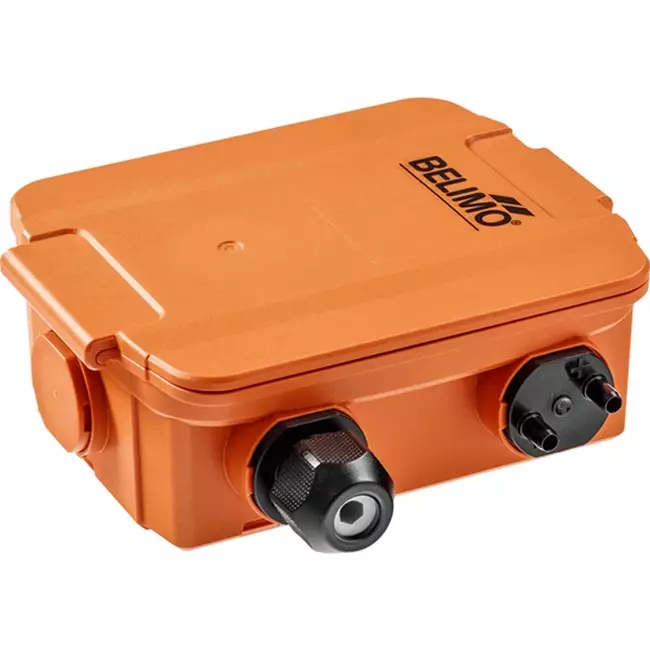

Sensor de presión diferencial Belimo hasta 2500 Pa - 22ADP-184

El sensor de presión diferencial Belimo es un sensor de alta precisión diseñado especialmente para el monitoreo de aire y otros gases no combustibles en sistemas HVAC. Este sensor combina una gran exactitud de medición con una construcción muy robusta. Gracias a su carcasa con clasificación IP65, el dispositivo es completamente a prueba de polvo y resistente a chorros de agua, lo que garantiza su funcionamiento fiable incluso en condiciones exigentes. Esto convierte al sensor de presión diferencial en la opción ideal para el control de filtros de aire, la supervisión de ventiladores o el ajuste preciso de la presión en vías de evacuación libres de humo. El sensor es sumamente versátil gracias a sus ocho rangos de medición seleccionables y diversas señales de salida.

Ventajas y características

Tecnología de medición piezoeléctrica: Equipado con un elemento sensor de alta calidad que detecta incluso las diferencias de presión más pequeñas con fiabilidad.
Señales de salida universales: Soporta tanto 0...5/10 V como 4...20 mA, asegurando una integración perfecta con cualquier sistema de gestión de edificios (BMS).
Clasificación de protección IP65: La robusta carcasa resistente a los rayos UV es completamente estanca al polvo y a chorros de agua, ideal para montaje en unidades de tratamiento de aire húmedas o salas técnicas.
8 rangos de medición seleccionables: Gracias a los interruptores DIP ajustables, puede elegir fácilmente el rango adecuado (entre -100 y 2500 Pa), haciendo que el sensor sea apto para prácticamente cualquier proyecto.

Instalación, mantenimiento y aplicaciones

El sensor de presión diferencial Belimo está diseñado para montaje en paredes, conductos o directamente dentro de unidades de tratamiento de aire. Para un funcionamiento correcto en la medición de presión diferencial, los juegos de tubos incluidos se conectan a las tomas del sensor (6 mm). La carcasa ofrece una conexión segura y ordenada mediante un bloque de terminales desmontable y una prensaestopas con alivio de tensión. Este sensor se utiliza ampliamente en edificios comerciales e industriales para el monitoreo de filtros, control de ventiladores y para mantener en sobrepresión las vías de evacuación libres de humo.

Componentes incluidos

El sensor de presión diferencial Belimo se entrega de serie con:

Placa de montaje (carcasa en L)
Juego de tubo pitot, incluyendo 2 acoplamientos para conductos de aire, 2 m de tubo y tornillos de fijación

Marca	Belimo
Categoría	Sensores y controladores
GTIN	7630498100901
Número de artículo del fabricante	22ADP-184
Número de artículo	23010044

Especificaciones

Código de categoría	101
Supply voltage	24 V
Measuring range (min)	-100 °C
Measuring range (max)	2500 °C
Max. overpressure	40 Pa
Suitable for air	Sí
Suitable for water	No
Suitable for gases	Sí
Suitable for ammonia	No
Suitable for oil	No
Suitable for glycol	No
Suitable for steam	No
Medium temperature (continuous) (min)	-10 °C
Medium temperature (continuous) (max)	50 °C
Readable	No
With display	No
Degree of protection (IP)	IP65
Explosion-proof	No
Conexión	Hose pillar
Measuring element	Piezo
Housing material	Plastic
Altura	152 mm
Anchura	65 mm
Profundidad	162 mm
Output signal	0 - 10 V
