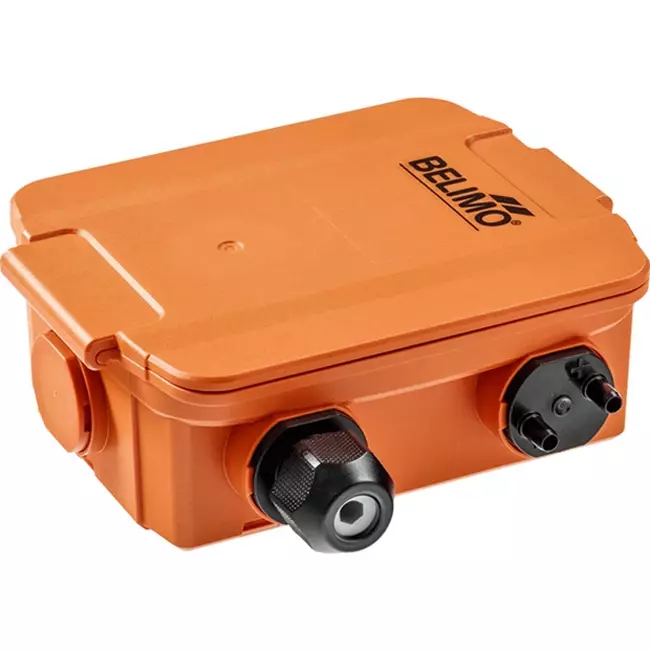

Sensor de presión diferencial Belimo de hasta 2500 Pa con calibración automática de cero - 22ADP-184A

Sensor de presión diferencial Belimo hasta 2500 Pa con calibración automática de cero - 22ADP-184A

El sensor de presión diferencial Belimo es un sensor preciso diseñado especialmente para monitorizar aire y otros gases no inflamables en sistemas HVAC. Esta variante cuenta con calibración automática de cero (Auto-Zero), que corrige continuamente las desviaciones de medición causadas por variaciones de temperatura o condiciones ambientales, minimizando así el mantenimiento. El sensor combina una alta precisión de medición con una construcción robusta. Gracias a su carcasa con protección IP65, el dispositivo es completamente hermético al polvo y resistente a chorros de agua, permitiendo un funcionamiento fiable incluso en entornos exigentes. Esto hace que el sensor de presión diferencial sea ideal para el control de filtros de aire, la supervisión de ventiladores y la regulación de diferencias de presión en, por ejemplo, vías de evacuación libres de humo. Su flexibilidad se amplía mediante ocho rangos de medición seleccionables y múltiples señales de salida.

Ventajas y características

• Calibración automática de cero (Auto-Zero): Compensa automáticamente las desviaciones de medición para garantizar un funcionamiento estable y con bajo mantenimiento a largo plazo.
• Tecnología piezoeléctrica: Equipado con un elemento sensor de alta calidad que detecta de forma fiable incluso pequeñas diferencias de presión.
• Señales de salida universales: Compatible con 0...5 V, 0...10 V y 4...20 mA para facilitar su integración en cualquier sistema de gestión de edificios (BMS).
• Clase de protección IP65: Su carcasa robusta y resistente a los rayos UV es completamente estanca al polvo y a chorros de agua, perfecta para su instalación en unidades de tratamiento de aire húmedo o salas técnicas.
• 8 rangos de medición seleccionables: Mediante DIP-switches ajustables, es fácil elegir el rango adecuado (entre -100 y 2500 Pa), lo que hace que el sensor sea apto para casi cualquier proyecto.

Instalación, mantenimiento y aplicaciones

El sensor de presión diferencial Belimo está diseñado para montaje en paredes, conductos o directamente en unidades de tratamiento de aire. Para una medición correcta de la presión diferencial, se conectan el juego de tubos y las sondas pitot suministrados a los puertos de presión del sensor. La conexión eléctrica se realiza mediante un bloque de terminales enchufable y una prensaestopas con alivio de tensión. Gracias a la función Auto-Zero, en muchas aplicaciones no es necesaria la recalibración periódica. Este sensor se utiliza ampliamente en edificios comerciales e industriales para supervisión de filtros, control de ventiladores y establecimiento de regímenes de presión en instalaciones HVAC.

Componentes incluidos

El sensor de presión diferencial Belimo se suministra de serie con:

• Placa de montaje (carcasa en L)
• Juego de sondas pitot, incluyendo 2 acoples para conductos de aire, 2 m de tubo flexible y tornillería de fijación
