Sensor de canal Belimo para humedad y temperatura - Modbus RTU - sonda 140 mm - 22DTH-15M

Marca: Belimo

-10%

Consultar precio 388,41

349,57 -10%

Ahorra 38,84

1 artículos en stock

La mayor colección de España
Devoluciones gratuitas
Valoración del cliente 9/10
Compra segura con Trustedshops

Pague de forma segura y rápida con:

Puntos positivos

Medición doble
Rango de medición T: -20 a +80°C
Modbus RTU
Grado de protección IP65

Sensor de conducto Belimo para humedad y temperatura - Modbus RTU - sonda 140 mm - 22DTH-15M

El Belimo 22DTH-15M es un sensor de conducto diseñado para medir simultáneamente la humedad relativa y la temperatura en conductos de aire. Además de la humedad, se puede seleccionar como señal de salida la humedad absoluta, el punto de rocío o la entalpía. El sensor cuenta con comunicación Modbus RTU y dos salidas analógicas integradas (0-10 V). Gracias a su robusta carcasa IP65/NEMA 4X, el sensor es adecuado para entornos exigentes. El elemento sensor capacitivo de polímero con filtro de malla de acero inoxidable garantiza una medición estable y precisa.

Ventajas y funciones

Medición múltiple en un solo sensor: Mide simultáneamente temperatura y humedad, con la opción de ajustar la señal de salida a humedad relativa, humedad absoluta, punto de rocío o entalpía sin necesidad de sensores adicionales.
Comunicación Modbus RTU: Se integra fácilmente en sistemas de gestión de edificios y controladores mediante la interfaz RS-485 Modbus RTU, con rangos de medición configurables a través del bus.
Dos salidas analógicas: Las dos salidas integradas son configurables a 0-5 V o 0-10 V mediante un puente, lo que hace que el sensor sea compatible con prácticamente todos los controladores existentes.
Sensor capacitivo de polímero con filtro de acero inoxidable: El elemento sensor está protegido por un filtro de malla de acero inoxidable, lo que aumenta la vida útil y la estabilidad de la medición en aplicaciones de conductos.
Grado de protección IP65 / NEMA 4X: Completamente protegido contra polvo y chorros de agua, adecuado para uso en salas técnicas y entornos industriales.
Amplio rango de medición: Temperatura ajustable de -20 a +80 °C y humedad de 0 a 100 % HR, lo que hace que el sensor sea aplicable en diversas aplicaciones HVAC.

Instalación, mantenimiento y aplicaciones

El sensor se instala en la pared del conducto mediante la brida de montaje suministrada. La sonda de 140 mm penetra lo suficiente en el conducto para una medición representativa. La conexión eléctrica se realiza a través de una regleta de conexiones enchufable (máx. 2,5 mm²) con prensaestopas con alivio de tracción. La configuración de los rangos de medición y las señales de salida es posible mediante Modbus o a través de la aplicación Belimo Duct Sensor Assistant en combinación con el dongle Bluetooth opcional. El sensor de conducto es adecuado para unidades de tratamiento de aire centrales, conductos de aire e instalaciones de climatización en edificios comerciales e industriales donde se requieren medidas fiables de humedad y temperatura.

Información práctica

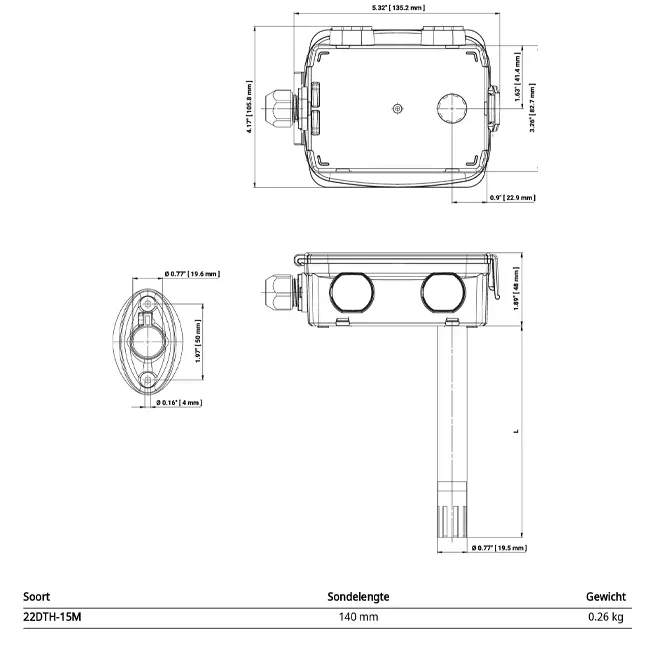

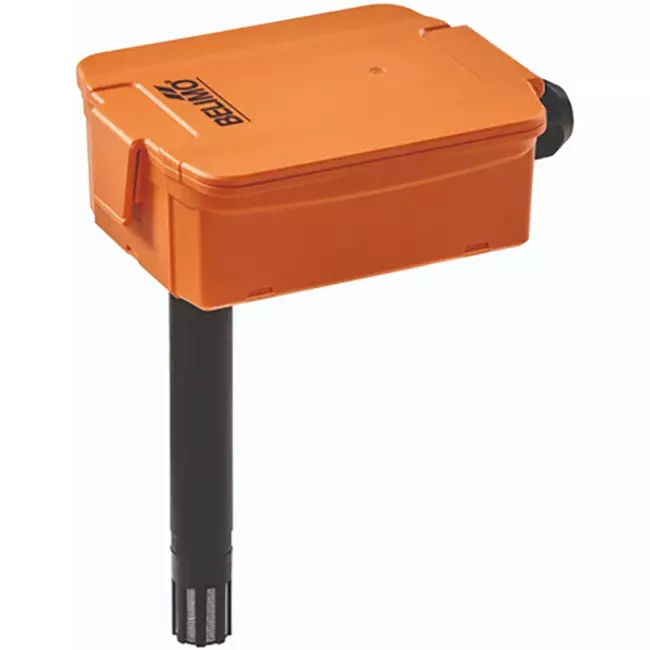

El sensor está equipado con una sonda de 140 mm de longitud y un diámetro de 19,5 mm, apto para montaje en conductos de aire estándar. La robusta carcasa naranja está fabricada en policarbonato resistente a los rayos UV con sello de NBR y pesa 0,26 kg. La temperatura máxima del medio puede alcanzar hasta 80 °C y el flujo máximo de aire es de 12 m/s. La tensión nominal es AC/DC 24 V.

Marca	Belimo
Categoría	Sensores y controladores
GTIN	7630498117909
Número de artículo del fabricante	22DTH-15M
Número de artículo	23010048

Especificaciones

Código de categoría	101
With mounting material	Sí
Suitable for wall mounting	No
Suitable for ceiling mounting	No
Suitable for duct mounting	Sí
Suitable for tube mounting	No
Suitable for air	Sí
Suitable for liquids	No
Suitable for gases	No
With housing	Sí
Cover attachment	Screwed
Sensor element inside housing	No
Sensor element outside housing	Sí
Fixed cable to sensor	No
Sensor length	140 mm
Insert length	140 mm
Diameter sensor element	19.5 mm
Material element	Stainless steel
Technology	Capacitive polymer sensor
Active temperature measurement	Sí
Passive temperature measurement	No
Average temperature measuring	No
Number of measuring points	1
Measurement of CO2	No
Measurement of VOC	No
Measurement of relative air humidity	Sí
Measurement of absolute air humidity	Sí
Enthalpy measurement	Sí
Measurement of dewpoint	Sí
Particulate matter measurement (PM)	No
Temperature measuring range (min)	-20 °C
Temperature measuring range (max)	80 °C
Dewpoint measuring range (min)	-20 %
Dewpoint measuring range (max)	80 %
Number of measuring ranges	1
Offset setting possible	Sí
Trend representation	No
Error registration possible	No
Sensor type	Other
Tolerance	2 %
Potentiometer with adjustment knob	No
Supporting protocol for BACnet	No
Supporting protocol for Modbus	Sí
Supporting protocol for MP (multi point)	No
Supporting protocol for KNX	No
LoRa technology	No
NFC (Near Field Communication)	No
Bluetooth	Sí
Wi-Fi-compatible	No
Standby push button	No
Wireless	No
With display	No
Type of power supply	Power cord
Type of electric connection	Terminal board
Rated supply voltage AC (min)	24 V
Rated supply voltage AC (max)	24 V
Rated supply voltage DC (min)	24 V
Rated supply voltage DC (max)	24 V
Number of output signals	2
Number of output ranges 0 V ... 5 V	2
Number of output ranges 0 V ... 10 V	2
Max. ambient humidity (non-condensing)	95 %
Ambient temperature (min)	-35 °C
Ambient temperature (max)	50 °C
Explosion-proof	No
Degree of protection (IP)	IP65
Housing height	105.8 mm
Housing width	135.2 mm
Housing depth	82.7 mm
Housing colour	Orange
Compatible with Apple HomeKit	No
Compatible with Google Assistant	No
Compatible with Amazon Alexa	No
IFTTT support available	No
Scope of application	Duct
