Puntos positivos

Medición doble
Rango de medición T: -20 a +80°C
Cuatro rangos de medición ajustables
Grado de protección IP65

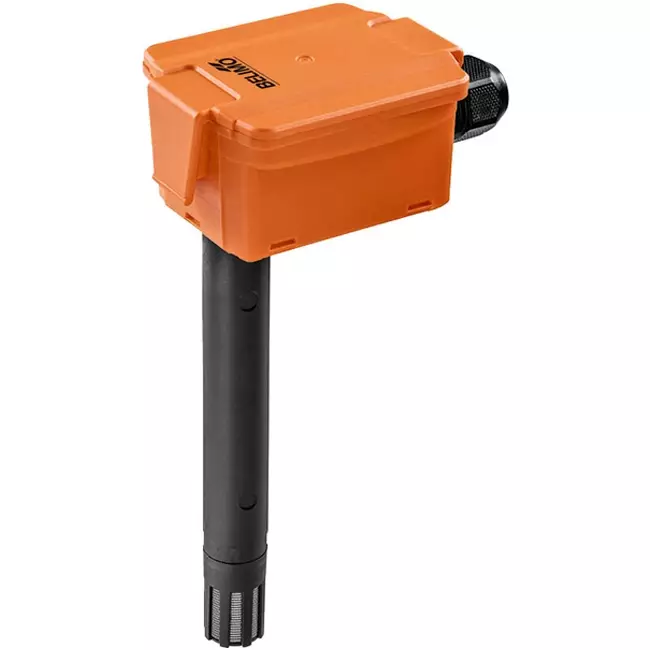

Sensor de conducto Belimo para humedad y temperatura - sonda de 140 mm - 22DTH-11M

El Belimo 22DTH-11M es un sensor de conducto diseñado para medir simultáneamente la humedad relativa y la temperatura en los conductos de aire. Además de la humedad, se puede seleccionar como señal de salida la humedad absoluta, el punto de rocío o la entalpía. El sensor dispone de dos salidas analógicas integradas (0-10 V) y cuatro rangos de medida ajustables mediante un puente de conexión. Gracias a su robusta carcasa IP65/NEMA 4X, el sensor es apto para su uso en entornos exigentes. El elemento sensor capacitivo de polímero con filtro de malla de acero inoxidable garantiza una medición estable y precisa.

Ventajas y características

Medición múltiple en un solo sensor: Mide simultáneamente temperatura y humedad, con opción de ajustar la señal de salida a humedad relativa, humedad absoluta, punto de rocío o entalpía, sin necesidad de sensores adicionales.
Cuatro rangos de medida ajustables: El rango de temperatura es fácil de configurar mediante un puente, con cuatro opciones desde -40 hasta +80°C, adaptadas a la aplicación específica.
Dos salidas analógicas: Las dos salidas integradas se pueden configurar a 0-5 V o 0-10 V vía puente, lo que hace que el sensor sea compatible con casi todos los controladores existentes.
Sensor capacitivo de polímero con filtro de acero inoxidable: El elemento sensor está protegido por un filtro de malla de acero inoxidable, aumentando la vida útil y estabilidad de la medición en aplicaciones de conductos.
Grado de protección IP65 / NEMA 4X: Totalmente protegido contra polvo y chorros de agua, apto para su uso en salas técnicas y entornos industriales.
Amplio rango de medición: Humedad medible de 0 a 100% HR y temperatura de -20 a +80°C (configuración de fábrica), con tres rangos alternativos ajustables mediante el puente.

Instalación, mantenimiento y aplicaciones

El sensor se monta en la pared del conducto de aire mediante la brida incluida. La sonda de 140 mm se inserta lo suficiente en el conducto para una medición representativa. La conexión eléctrica se realiza mediante un bloque de bornes enchufable (máx. 2,5 mm²) con tornillo de fijación y alivio de tensión. El rango de medida y la señal de salida se ajustan mediante un puente en la placa del sensor. Este sensor de conducto es apto para su uso en unidades centrales de tratamiento de aire, conductos y sistemas de climatización en edificios comerciales e industriales donde se requiere una medición fiable de la humedad y la temperatura.

Información práctica

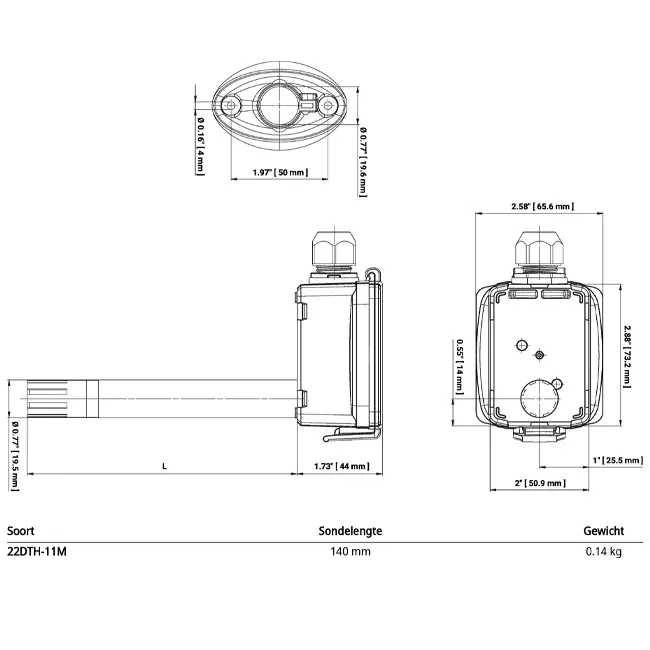

El sensor cuenta con una sonda de 140 mm de longitud y un diámetro de 19,5 mm, adecuada para montaje en conductos estándar. La robusta carcasa naranja está fabricada en policarbonato resistente a los rayos UV con sellado NBR y pesa 0,14 kg. La temperatura máxima del medio permitida es de 80°C y el caudal máximo de aire es de 12 m/s. La tensión nominal es AC/DC 24 V.

Marca	Belimo
Categoría	Sensores y controladores
GTIN	7630498101168
Número de artículo del fabricante	22DTH-11M
Número de artículo	23010047

Especificaciones

Código de categoría	101
With mounting material	Sí
Suitable for wall mounting	No
Suitable for ceiling mounting	No
Suitable for duct mounting	Sí
Suitable for tube mounting	No
Suitable for air	Sí
Suitable for liquids	No
Suitable for gases	No
With housing	Sí
Cover attachment	Screwed
Sensor element inside housing	No
Sensor element outside housing	Sí
Fixed cable to sensor	No
Sensor length	140 mm
Insert length	140 mm
Diameter sensor element	19.5 mm
Material element	Stainless steel
Technology	Capacitive polymer sensor
Active temperature measurement	Sí
Passive temperature measurement	No
Average temperature measuring	No
Number of measuring points	1
Measurement of CO2	No
Measurement of VOC	No
Measurement of relative air humidity	Sí
Measurement of absolute air humidity	Sí
Enthalpy measurement	Sí
Measurement of dewpoint	Sí
Particulate matter measurement (PM)	No
Temperature measuring range (min)	-20 °C
Temperature measuring range (max)	79 °C
Number of measuring ranges	4
Offset setting possible	Sí
Trend representation	No
Error registration possible	No
Sensor type	Other
Tolerance	2 %
Potentiometer with adjustment knob	No
Supporting protocol for BACnet	No
Supporting protocol for Modbus	No
Supporting protocol for MP (multi point)	No
Supporting protocol for KNX	No
LoRa technology	No
NFC (Near Field Communication)	No
Bluetooth	No
Wi-Fi-compatible	No
Standby push button	No
Wireless	No
With display	No
Type of power supply	Power cord
Type of electric connection	Terminal board
Rated supply voltage AC (min)	24 V
Rated supply voltage AC (max)	24 V
Rated supply voltage DC (min)	24 V
Rated supply voltage DC (max)	24 V
Number of output signals	2
Number of output ranges 0 V ... 5 V	2
Number of output ranges 0 V ... 10 V	2
Max. ambient humidity (non-condensing)	95 %
Ambient temperature (min)	-35 °C
Ambient temperature (max)	50 °C
Explosion-proof	No
Degree of protection (IP)	IP65
Housing height	50.9 mm
Housing width	73.2 mm
Housing depth	65.6 mm
Housing colour	Orange
Compatible with Apple HomeKit	No
Compatible with Google Assistant	No
Compatible with Amazon Alexa	No
IFTTT support available	No
Scope of application	Duct
