Puntos positivos

El ventilador más compacto del mercado
Sensor de humedad integrado de serie
El más silencioso de su clase
Ampliable con sensores RF

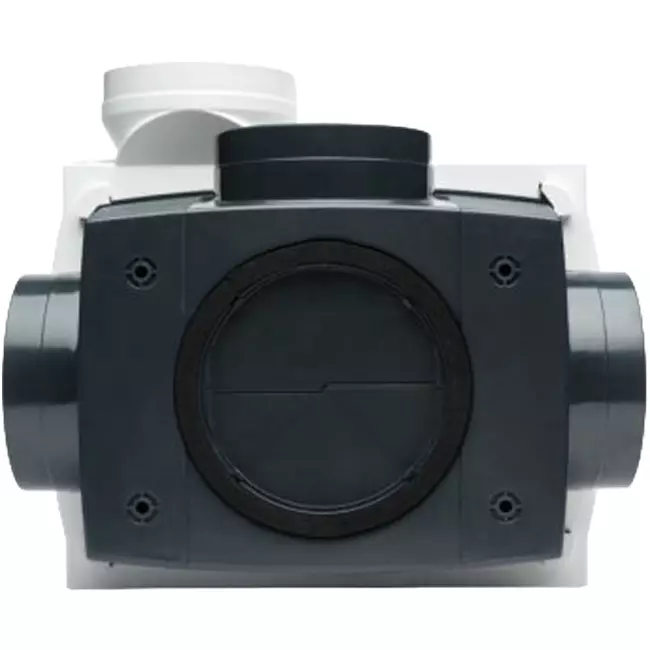

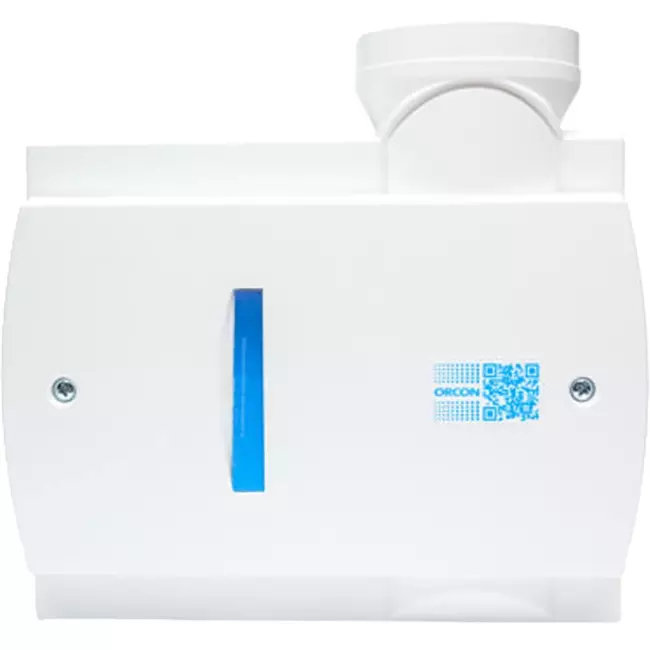

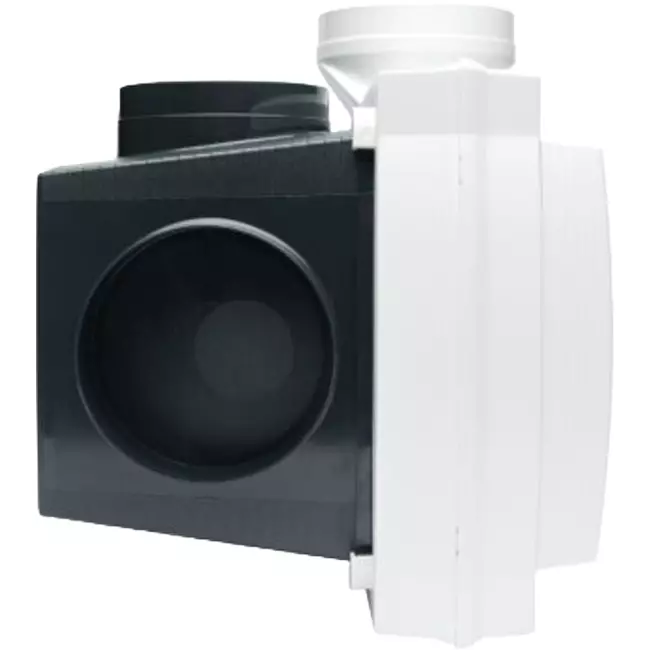

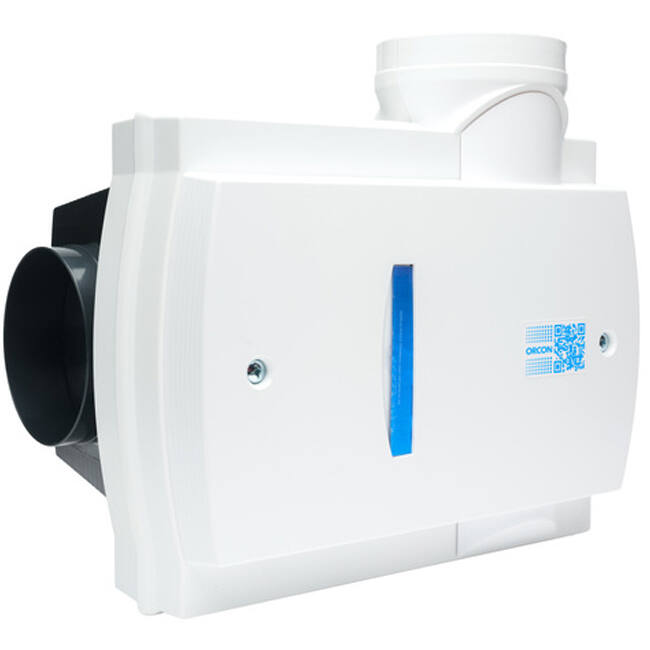

Orcon Compact-10RH

El Orcon Compact-10RH es un ventilador mecánico para viviendas con sensor de humedad incorporado, diseñado para reemplazo y renovación en viviendas existentes. El equipo detecta incrementos de humedad en la vivienda y se activa automáticamente, de modo que ventila más precisamente cuando es necesario. Con unas dimensiones de 360 x 280 x 278 mm, es el ventilador para viviendas más compacto de su clase y se adapta incluso a los espacios de instalación más reducidos.

Ventajas y funciones

Sensor de humedad integrado: el sensor mide continuamente la humedad del aire y activa el dispositivo a una posición de ventilación superior ante un aumento rápido de humedad, como tras ducharse o cocinar.
Dispositivo más compacto de su categoría: con una profundidad de solo 27,8 cm, el Compact-10RH cabe en situaciones de instalación donde otros equipos no, facilitando enormemente la renovación y el reemplazo.
Ampliable a control totalmente demandado: añada inalámbricamente un sensor de CO2, de humedad o de movimiento vía RF, sin cableado fijo adicional, para mejorar la etiqueta energética a nivel B.
Conexión flexible: cuatro salidas de conexión de ø125 mm, incluida una conexión trasera para instalación directa en pared, que proporcionan libertad de instalación en diversas situaciones constructivas.
Hasta 40 configuraciones ajustables: mediante los DIP-switches en la placa electrónica puede ajustar el caudal de aire para cada posición de ventilación, adaptándose con precisión a la situación específica de la vivienda.
Bajo mantenimiento y fácil de limpiar: el cierre bayoneta en la parte frontal permite abrir el aparato rápida y fácilmente para inspección o limpieza, sin herramientas.

Silencioso, compacto y fiable

El Compact-10RH alcanza un caudal máximo de aire de 355 m³/h a 100 Pa y 320 m³/h a 200 Pa, suficiente para la ventilación mecánica completa de una vivienda familiar estándar. Gracias al motor mejorado, es el ventilador para viviendas más silencioso de su clase, lo que contribuye directamente al confort residencial. Con un peso de solo 3,5 kg, el aparato puede ser manejado y colocado por una sola persona.

Instalación, mantenimiento y aplicaciones

El Compact-10RH es ideal para sustituir sistemas de ventilación antiguos en viviendas existentes. Se fija a la pared o al techo con cuatro tornillos y tacos suministrados. El cable de red con toma de tierra se conecta a una toma de corriente estándar. Mediante los DIP-switches se configuran todos los modos de ventilación según la situación de la vivienda, con hasta 40 combinaciones posibles. Si en el futuro desea ampliar con control demandado mediante sensores de CO2 o humedad, puede enlazarlos de forma inalámbrica vía RF sin modificar el cableado. El mantenimiento se limita a una limpieza periódica, para la que el aparato se abre rápidamente mediante el cierre bayoneta.

Marca	Orcon
Categoría	Orcon Compact 10
GTIN	08720701072718
Número de artículo del fabricante	21100070
Número de artículo	19130029

Especificaciones

Código de categoría	10
Max. air volume at 50 Pa	380 m³/h
Max. air volume at 100 Pa	355 m³/h
Max. air volume at 150 Pa	320 m³/h
Max. air volume at 200 Pa	280 m³/h
Max. air volume at 250 Pa	225 m³/h
Power consumption at max. air volume at 100 Pa	80 W
Frequency supply voltage (min)	50 Hz
Frequency supply voltage (max)	60 Hz
Supply voltage (min)	220 V
Supply voltage (max)	240 V
Max. nominal current	0.8 A
Sound power level	51 dB(A)
Type of motor	Electronically commutated (EC)
Electrical connection	Connecting cable with plug with protective contact

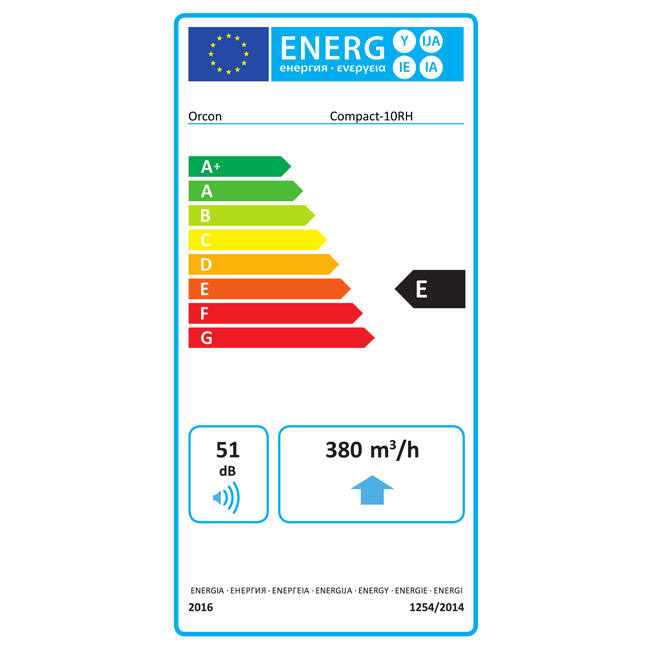

Energy efficiency class	E
Control signal	PWM (pulse-width-modulated)
Type of speed control	3 positions
Type of switch	Other
With wireless remote control	No
Suitable for wireless remote control	Sí
With wired control unit	No
Suitable for wired control unit	No
Suitable for requirement-controlled ventilation	Sí
With internal humidity (RH) sensor	Sí
With external humidity (RH) sensor	No
Suitable for (extra) humidity (RH) sensor	No
With internal carbon dioxide (CO2) sensor	No
With external carbon dioxide (CO2) sensor	No
Suitable for (extra) carbon dioxide (CO2) sensor	Sí
Detects volatile organic compounds	No
With pressure sensor	No
Suitable for (extra) pressure sensor	No
With constant volume flow control	No
With zone controller	No
Suitable for zone controller	No
Operation by app	No
With movement sensor	No
Suitable for movement sensor	Sí
Sensor controlled air flow	No
Number of suction connections	4
Max. number of wet zones	4
Conexión	Insteekeind
Nominal duct diameter suction side	125 mm
Nominal duct diameter exhaust air	125 mm
Nominal duct diameter sanitary connections	125 mm
Nominal duct diameter kitchen connections	125 mm
Suitable for wall mounting	Sí
Suitable for ceiling mounting	Sí
Suitable for mounting in suspended ceiling	Sí
Suitable for mounting in an attic	Sí
Suitable for floor mounting	Sí
Suitable for suspended mounting	Sí
Horizontal mounting	Sí
Vertical mounting	Sí
Rear connection	Sí

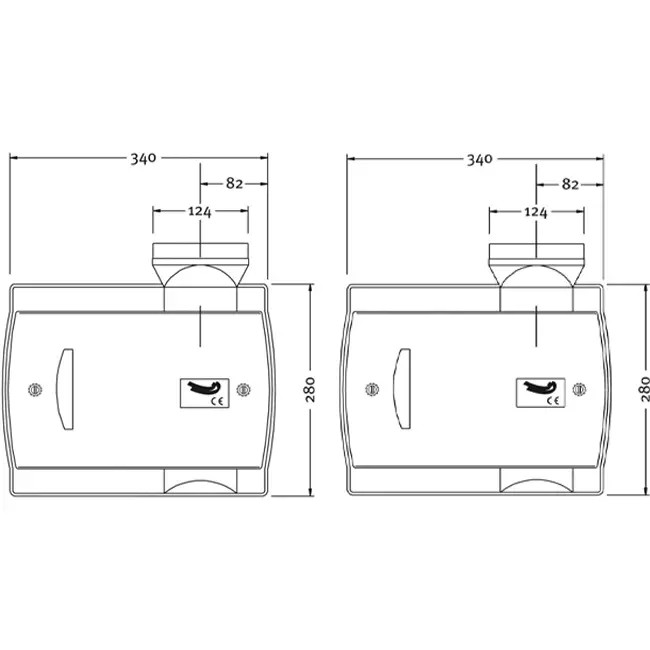

Profundidad	335 mm
Altura	280 mm
Anchura	360 mm
Weight	3.77 kg
Housing material	Plastic
