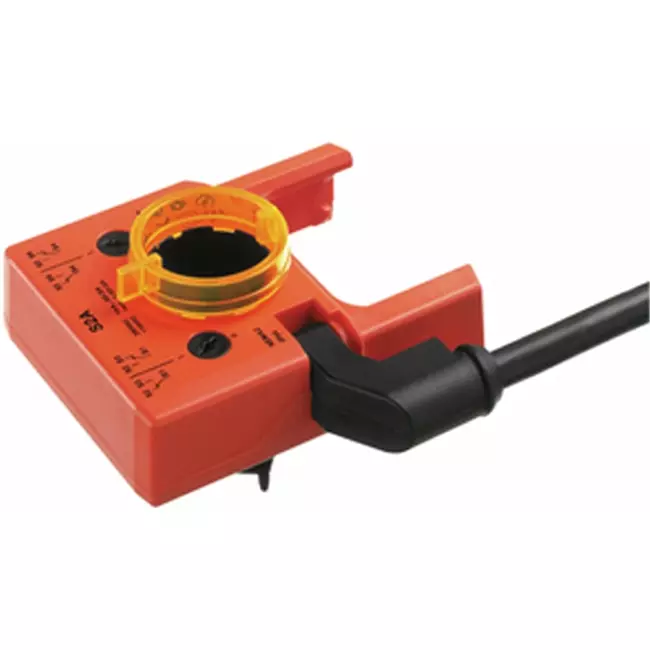

Interruptor auxiliar enchufable Belimo 2x contacto inversor - S1A

Interruptor auxiliar enchufable Belimo con 2 contactos inversores - S1A

El interruptor auxiliar Belimo S2A es un módulo compacto de ampliación para actuadores de válvulas y rotativos, que permite implementar fácilmente funciones de conmutación adicionales o realimentaciones de posición. El módulo registra la posición del actuador y la traduce en puntos eléctricos de conmutación. Esto permite, por ejemplo, supervisar estados de ventilación, controlar instalaciones o transmitir señales a un sistema de gestión de edificios. Gracias a la conexión directa con el actuador, la conmutación es precisa en todo el rango de giro.

Ventajas y funciones

• Conmutación doble: dos contactos inversores sin potencial permiten realizar múltiples señalizaciones o conmutaciones simultáneamente
• Ajuste flexible: puntos de conmutación libremente configurables en todo el rango garantizan máxima flexibilidad en el control y supervisión
• Retroalimentación directa: acoplamiento mecánico con el actuador asegura puntos de conmutación fiables y precisos
• Ajuste sencillo: configuración visual con escala facilita un ajuste rápido y reproducible
• Amplia aplicabilidad: adecuado para tensiones tanto AC como DC en diversas aplicaciones de control
• Conexión rápida: precableado con cable de 1 metro para una instalación ordenada y eficiente

Rendimiento y experiencia en la práctica

En la práctica, el interruptor auxiliar ofrece una función de conmutación estable y precisa, independientemente de la posición del actuador. Los puntos de conmutación ajustables desde 0 hasta 100 % del recorrido proporcionan control total sobre el momento en que se emite una señal. Esto es especialmente valioso en válvulas de aire y de regulación donde la retroalimentación exacta de la posición es esencial para un funcionamiento óptimo del sistema. La capacidad de conmutación de hasta 3 A y el soporte para tensiones bajas y altas hacen que el módulo sea apropiado para diversas aplicaciones de control y señalización. La transmisión mecánica traduce la posición directamente, sin retrasos ni desviaciones.

Instalación, mantenimiento y aplicaciones

El interruptor auxiliar se monta directamente en el actuador mediante el anillo de sujeción o indicador de posición, eliminando la necesidad de soportes adicionales. Las ranuras de guía aseguran una posición correcta y bien sellada, contribuyendo al grado de protección IP54. Durante la instalación, los puntos de conmutación se ajustan fácilmente con los mandos giratorios, mientras que la posición actual es visible de forma clara. La unidad es libre de mantenimiento y está diseñada para un uso prolongado en condiciones cambiantes, con un rango de temperatura de -30 a +50 °C. Esto hace que el interruptor auxiliar sea ideal para aplicaciones HVAC en servicios y sector industrial, donde la fiabilidad y la integración sencilla son prioritarias.
