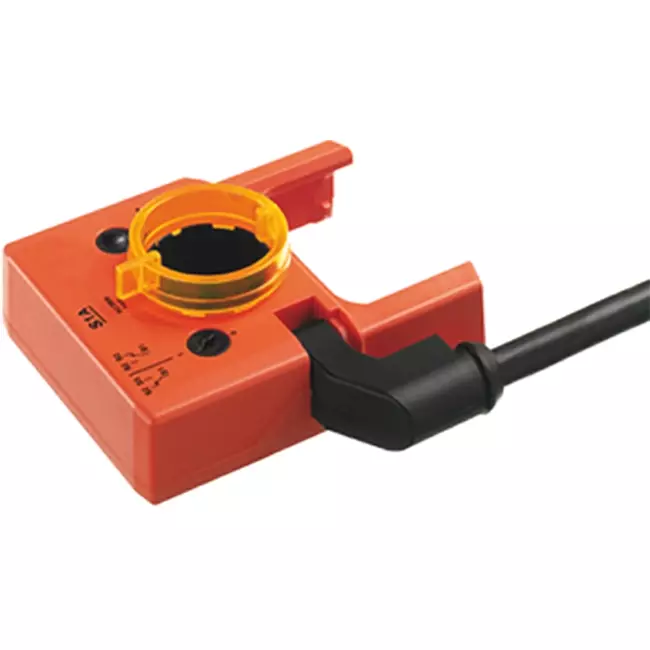

Interruptor auxiliar enchufable Belimo 1x contacto inversor - S1A

Interruptor auxiliar enchufable Belimo 1x contacto inversor - S1A

El Belimo S1A es un interruptor auxiliar para actuadores de compuerta y rotativos, que permite añadir fácilmente una función de conmutación o retroalimentación de posición a un actuador existente. El módulo se acopla mecánicamente al anillo de sujeción o al indicador de posición del actuador y traduce la posición actual directamente a una señal eléctrica de conmutación. De este modo, puede supervisar estados de ventilación, controlar instalaciones o transmitir una señal a un sistema de gestión de edificios, sin necesidad de un sensor de posición adicional. El punto de conmutación es completamente ajustable en el rango total de giro del actuador.

Ventajas y funciones

• Punto de conmutación ajustable: el momento de conmutación se puede configurar libremente entre 0 y 100 % del rango de giro, proporcionando máxima flexibilidad en el control y supervisión
• Acoplamiento mecánico directo: la posición del actuador se convierte sin retrasos ni desviaciones en una señal eléctrica de conmutación
• Amplio rango de tensión: el contacto inversor (SPDT) es adecuado tanto para tensiones AC como DC, desde 5 V DC hasta 250 V AC, haciendo posible su aplicación en una variedad de instalaciones
• Lectura visual: la posición actual del interruptor es siempre visible de forma inmediata, facilitando la configuración y verificación
• Pre-cableado: el interruptor se suministra con un cable de conexión de 1 metro para una instalación rápida y ordenada

Conmutación precisa en todo el rango

El interruptor auxiliar proporciona una señal de conmutación estable y fiable, independientemente de la posición angular del actuador. La capacidad de conmutación alcanza hasta 3 A en corriente alterna y 0,5 A en cargas inductivas, lo que hace que el módulo sea adecuado para una amplia gama de circuitos de señalización y control. Por cada ajuste, el interruptor ofrece una sola transición de conmutación, y el indicador de flecha en el mando giratorio muestra siempre la posición actual del interruptor. Esto facilita un ajuste sencillo y reproducible, incluso durante reinstalaciones o sustituciones.

Instalación, mantenimiento y aplicaciones

El interruptor auxiliar se monta directamente en el actuador mediante el anillo de sujeción (actuadores de compuerta) o el indicador de posición (actuadores rotativos), sin necesidad de soportes o piezas adicionales. Las ranuras guía entre la carcasa y el interruptor aseguran una colocación correctamente sellada, contribuyendo al grado de protección IP54. La configuración del punto de conmutación se realiza sin tensión en tres pasos: desacople la transmisión con el botón de toma manual, gire el actuador a la posición deseada y ajuste el mando giratorio del interruptor auxiliar en la dirección de conmutación requerida. La unidad no requiere mantenimiento y funciona de forma fiable en un rango de temperatura ambiente de -30 a +50 °C. Por tanto, el interruptor auxiliar es adecuado para aplicaciones HVAC tanto en edificios comerciales como industriales, donde la supervisión de posición o la retroalimentación de conmutación son esenciales para el control.
