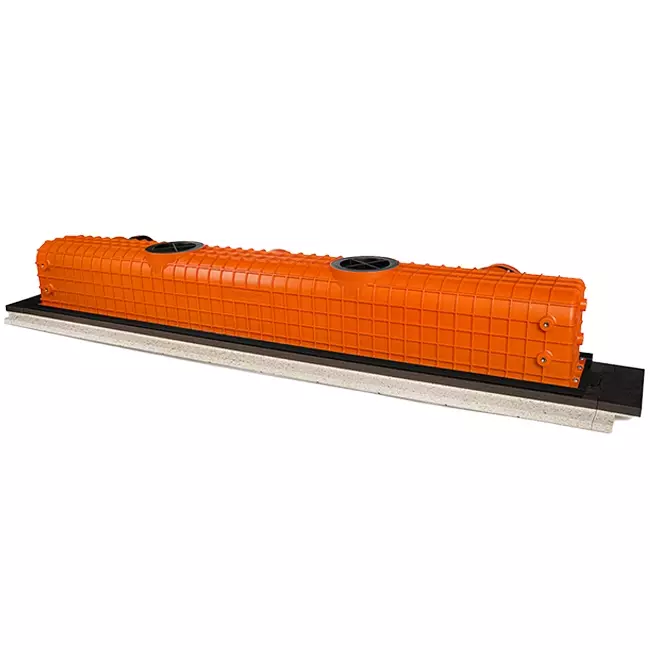

Difusor de ranura sin marco Ergovent 1050 mm con diámetro de conexión 90 mm - modular - 1 ranura

Difusor de ranura sin marco Ergovent 1050 mm con diámetro de conexión 90 mm - modular - 1 ranura

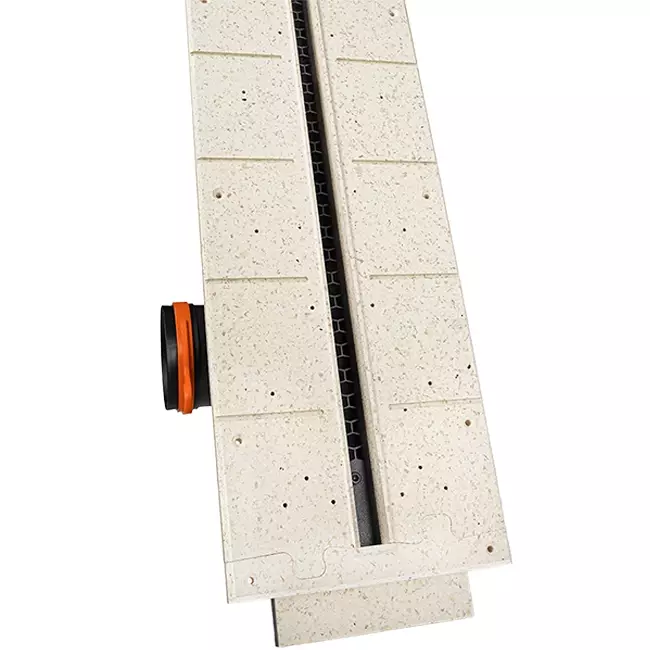

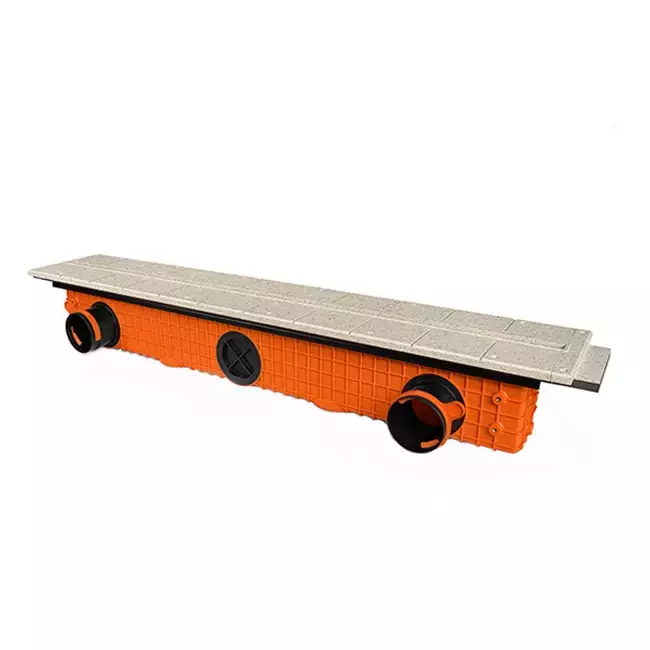

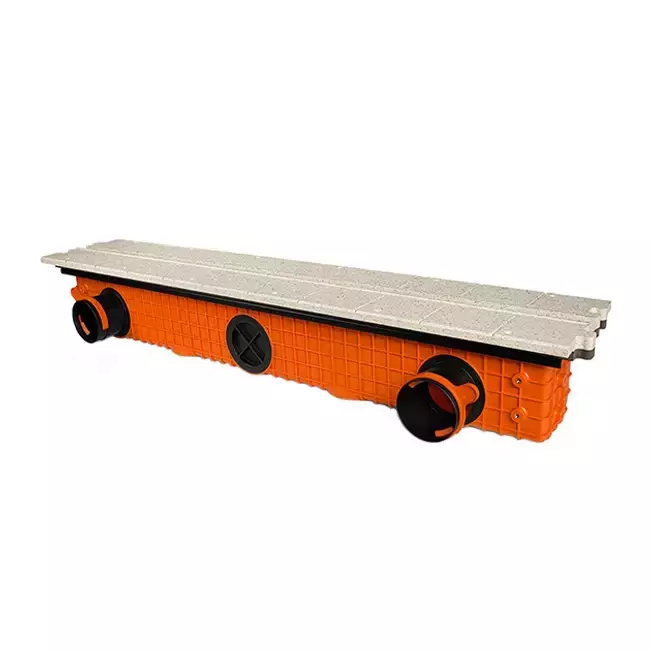

La rejilla lineal sin marco Ergovent empotrable de 1050 mm es una rejilla de ventilación lineal, especialmente diseñada para su instalación en techos y paredes de placas de yeso. La Lineo Pro Puzzle crea una ranura minimalista y sutil en la superficie, que apenas es visible e integra perfectamente el diseño interior. La rejilla de ventilación está diseñada para sistemas de conductos flexibles de plástico con un diámetro de conexión de 75 o 90 mm.

Montaje de la rejilla de ventilación

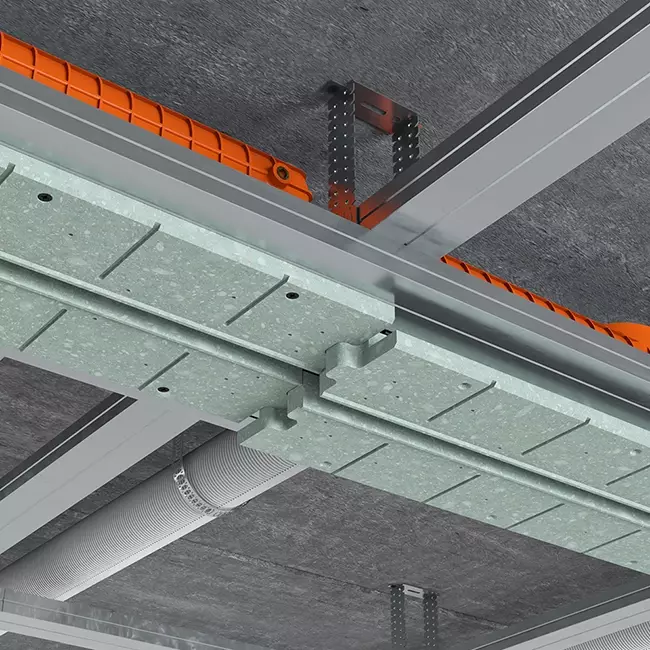

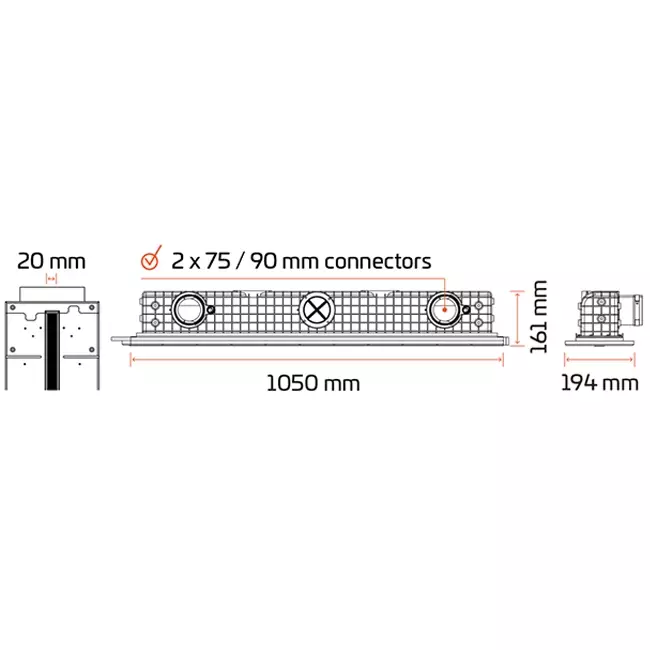

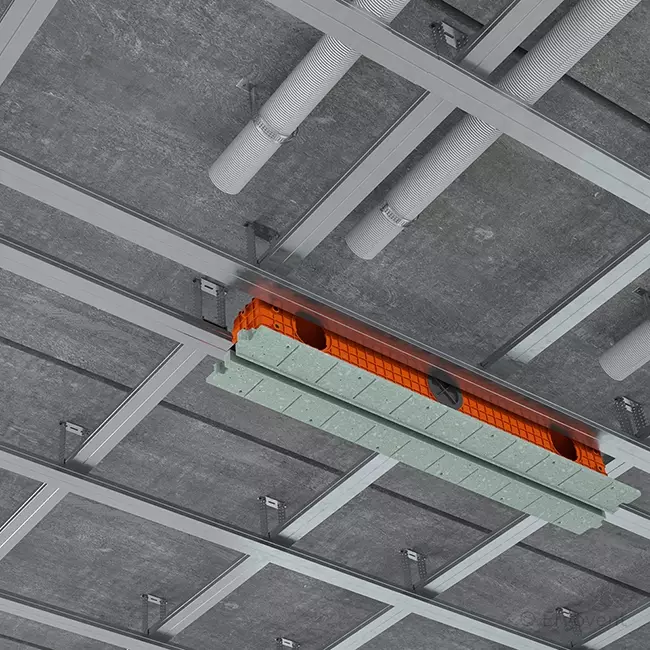

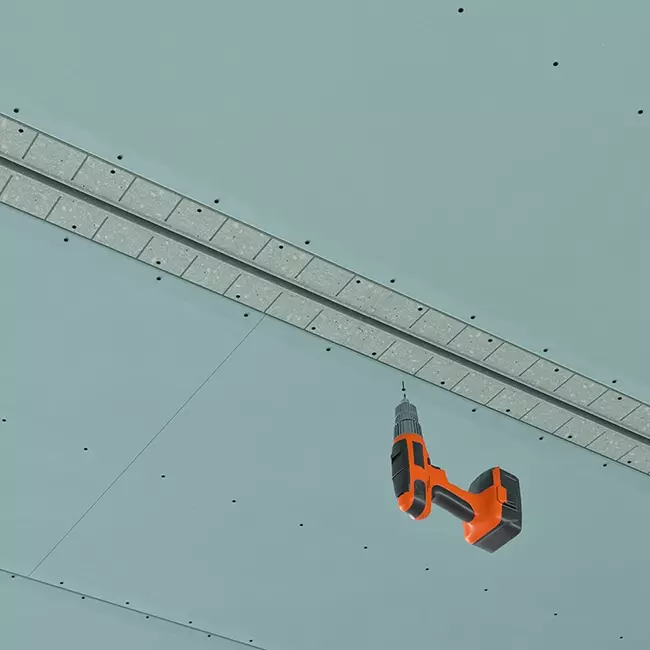

La Lineo Pro Puzzle se monta sobre perfiles de placas de yeso y puede conectarse para formar ranuras de ventilación más largas y continuas. El sistema de encaje tipo puzzle une los segmentos sin esfuerzo, garantizando una conexión limpia e invisible. Para una buena adhesión, es importante limpiar primero la superficie y cualquier junta para eliminar el polvo. Para evitar grietas en el acabado, se recomienda aplicar una capa fina de fibra de vidrio sobre la superficie visible de la rejilla. Posteriormente, se puede aplicar una imprimación en las zonas que serán enlucidas. Después del tratamiento de la superficie, la fijación de la rejilla y la conexión con el sistema de conductos, todo se finaliza y se pinta del mismo color que el techo para lograr un acabado uniforme y sin juntas visibles. La Lineo Pro Puzzle tiene una longitud fija de 1050 mm y se puede alargar conectando varias rejillas Lineo Pro Puzzle o piezas de esquina. Las conexiones o cubiertas de los conductos se fijan en la parte trasera con un ángulo de 45 grados.

¿Qué incluye la caja?

Con la rejilla lineal sin marco Ergovent empotrable de 1050 mm con diámetro de conexión de 90 mm - modular, recibes como estándar:

• 1x Rejilla lineal sin marco Ergovent empotrable de 1050 mm con diámetro de conexión de 75 mm - modular
• 2x Conector Ergovent para diámetro de conexión de 90 mm

Para adaptar la rejilla lineal al diámetro de 90 mm, simplemente monta los dos conectores incluidos. Esto se realiza rápida y fácilmente con solo un destornillador.

¿Estándar, perfil o modular?

• Lineo Pro Single (estándar): Modelo independiente para una conexión única y autónoma a un conducto de ventilación flexible, que debe montarse directamente en el techo de hormigón antes de instalar el techo de placas de yeso.
• Lineo Pro Profile (perfil): Modelo independiente para una conexión única y autónoma a un conducto de ventilación flexible, que puede colocarse directamente sobre la estructura de yeso para una instalación más rápida.
• Lineo Pro Puzzle (modular): Modelo modular para la conexión con otras rejillas lineales empotrables o piezas de esquina, que puede colocarse directamente sobre la estructura de yeso para una instalación más rápida.

Control

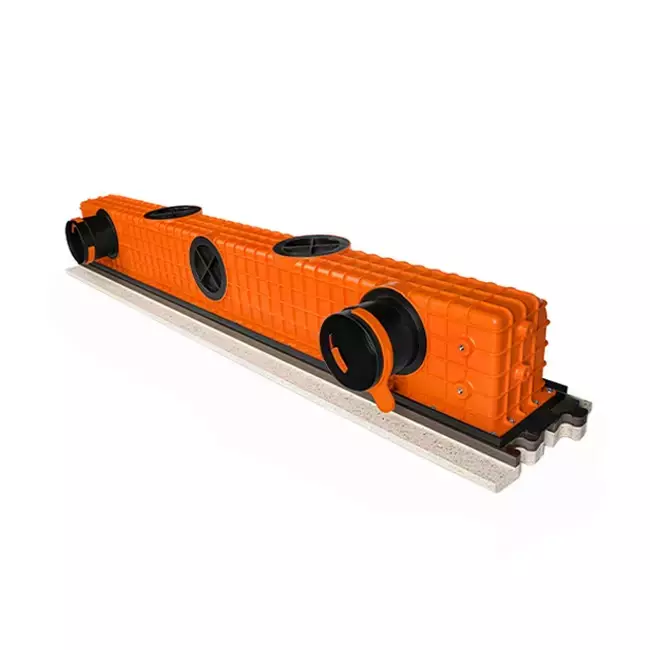

La Lineo Pro Puzzle incluye de serie una compuerta integrada para el control del caudal de aire en la parte trasera. Tras la instalación, se puede ajustar fácilmente con una llave Allen para regular con precisión el volumen de aire en cada habitación, sin necesidad de válvulas independientes. La compuerta es apta tanto para suministro como para extracción de aire, por lo que la rejilla es adecuada para sistemas de ventilación mecánica.
