Puntos positivos

PVC resistente a los golpes
100% reciclable
Facilidad de instalación
Clase de estanqueidad ATC1

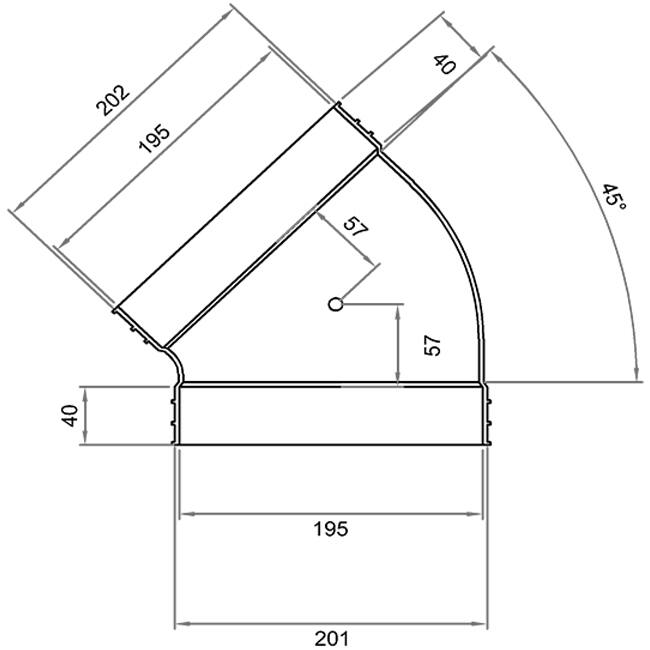

Wavin Ventiza Codo 45 grados PVC ovalado 195x80 mm horizontal M/M

Este codo de PVC en un ángulo de 45 grados con dimensiones de 195mm x 80mm (ovalado) está equipado con un enchufe de pegamento en ambos lados. Esto permite que el codo se ajuste directamente a un canal sin requerir un conector adicional para acoplarse al canal empotrado ovalado.

Los canales ovalados y los accesorios tienen una altura de instalación de solo 90 mm (altura del canal 80 mm). Esto hace que el sistema sea adecuado no solo para aplicaciones empotradas, sino también para instalaciones en techos suspendidos u otras restricciones espaciales. El PVC robusto y resistente a los impactos los hace duraderos y capaces de soportar las tensiones durante el vertido de concreto.

Los canales empotrados son conductos de ventilación integrados en un piso o en concreto para permitir la distribución o extracción de aire en edificios. Estos productos flexibles están diseñados para ser invisibles y se utilizan ampliamente en proyectos de nueva construcción y renovación. Además, un canal empotrado se puede usar en paredes, pisos y/o techos. Combinado con un canal empotrado recto y diversos accesorios, un conducto de ventilación puede instalarse según se desee. Hay canales empotrados redondos y rectangulares. Algunas ventajas de los canales empotrados incluyen: flujo de aire eficiente, ahorro de espacio, reducción de ruido y flexibilidad en el diseño.

Canales y accesorios: estanqueidad al aire y durabilidad

Los canales y accesorios cumplen con la clase más alta de estanqueidad al aire, ATC1, según lo establecido en NEN-EN 17192:2019. Esto significa que el sistema es tres veces más hermético que los sistemas con ATC2, equivalente a la clase de estanqueidad LUKA D. Esta alta estanqueidad mejora tanto la eficiencia energética como la calidad del aire.

Ventajas de la baja rugosidad de las paredes

Gracias a la baja rugosidad de las paredes del PVC, hay menos acumulación de suciedad y las pérdidas por fricción son mínimas. El PVC tiene la menor rugosidad de las paredes de todos los conductos de ventilación, lo que contribuye a un flujo de aire óptimo. Por otro lado, los conductos flexibles tienen la rugosidad más alta, aunque destacan en flexibilidad.

Conexiones fuertes y fiables

Una característica única del sistema es la presencia de nervaduras adicionales alrededor del enchufe con pegamento. Estas nervaduras mejoran el agarre y proporcionan una conexión más fuerte, lo cual es esencial durante el vertido de concreto.

Duradero y fácil de instalar

Los canales son 100% reciclables, lo que contribuye a soluciones de construcción respetuosas con el medio ambiente. El uso de conexiones con pegamento hace que la instalación sea rápida y fácil, ahorrando tanto tiempo como costos.

Marca	Wavin
Categoría	PVC Colapso canales oval 195x80
GTIN	8712148598487
Número de artículo del fabricante	3171219004
Número de artículo	19710003

Especificaciones

Código de categoría	245
Modelo	Other
Material duct	Plastic
Material quality duct	Polyvinyl chloride (PVC)
Wall thickness duct	2.8 mm
Production method	Seamless
Outer surface protection	Untreated
Inner surface protection	Untreated
Perforated inner wall	No
Outside colour	Blue
Anchura nominal del canal	201 mm
Altura nominal del canal	80 mm
Conexión 1	Glued sleeve
Conexión 2	Glued sleeve
With push-on profile	No
With push-on clamp	No
Con junta premontada	No
Bend model	Smooth bend
Change of direction	Horizontal
Bend angle	45 °
Bend radius	140 mm
Working length connection 1	58 mm
Working length connection 2	58 mm
Insert length	58 mm
Air tightness class according to EN 1751	D
Embeddable in concrete	Sí
Heat resistance Rd	60 (m²⋅K)/W
Anti-bacterial treatment	No
