Puntos positivos

Curva compacta de 90
Baja pérdida de presión

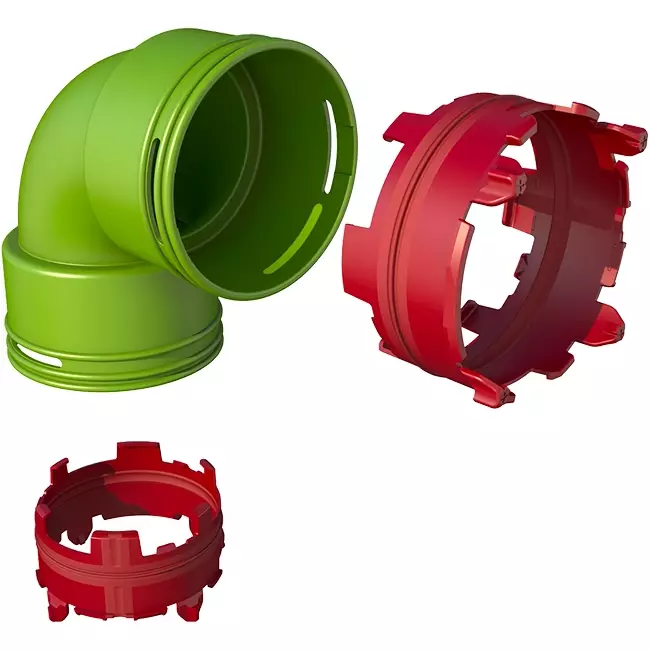

Anillos Click-Seal incluidos
Montaje sin herramientas

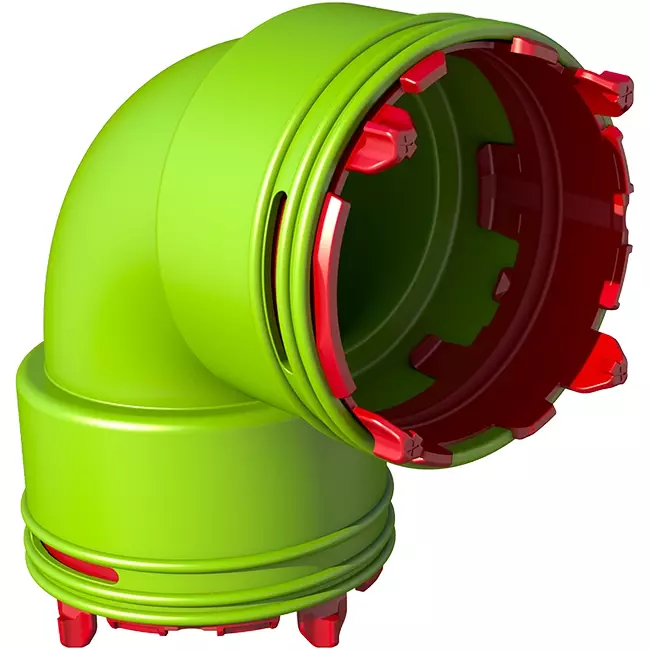

Ubbink Air Excellent 48C codo de 90° acople

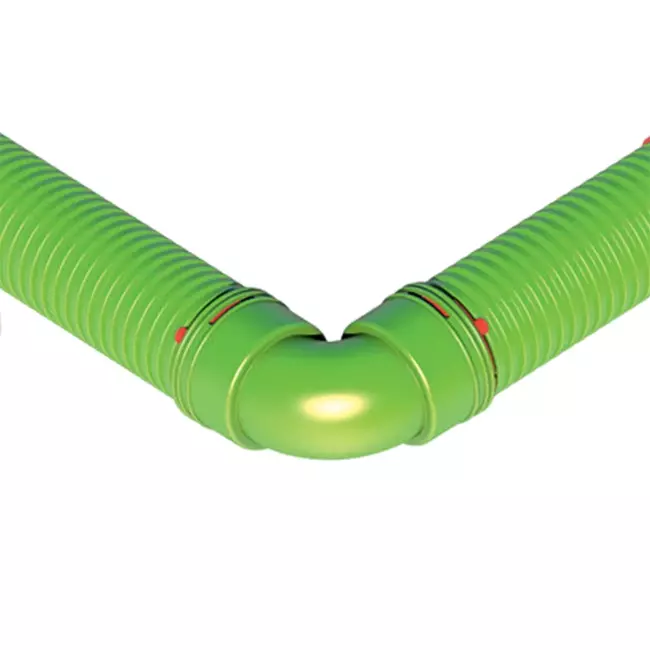

El codo de 90° Air Excellent 48C se utiliza para conectar dos conductos 48C en un ángulo recto. Este codo es ideal cuando es necesario cambiar la dirección del conducto dentro del suelo, pared o techo, sin comprometer la estanqueidad al aire ni el rendimiento del sistema. Gracias a los anillos 48C Click-Seal incluidos, la instalación es rápida y sin necesidad de herramientas.

Ventajas y funciones

Cambio de dirección de 90° sin juntas: Se crea un codo fijo y estable en el recorrido del conducto con un solo componente integrado.
Conexión hermética: Los anillos Click-Seal garantizan un sellado fiable y minimizan las fugas de aire.
Pérdida de presión limitada: Con un valor zeta de 0,9 tanto para impulsión como extracción, la resistencia adicional en el sistema se mantiene controlada.
Antiestático y antimicrobiano: Está diseñado para favorecer una distribución de aire higiénica y reducir la acumulación de polvo.

Rendimiento en la práctica

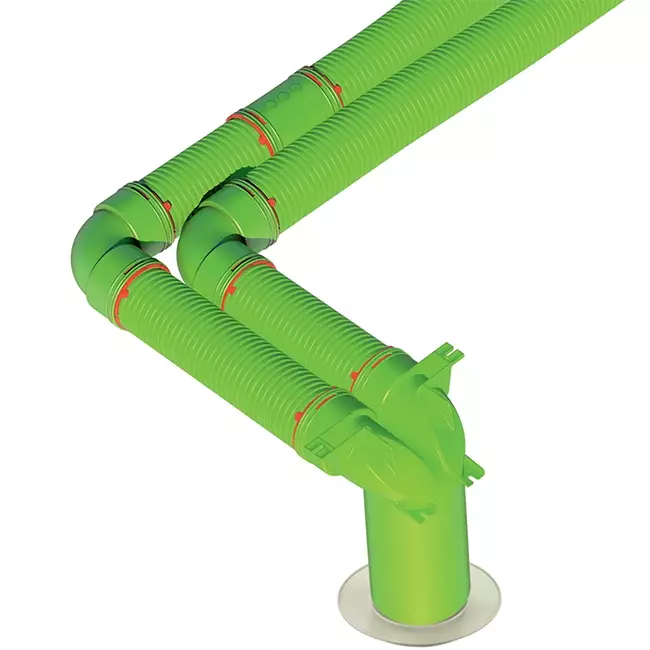

Un codo bien diseñado evita turbulencias innecesarias y sobrecarga adicional del ventilador. Para un caudal de aire de 50 m³/h, la pérdida de presión es aproximadamente 5,2 Pa por una conexión. Cuando se utilizan dos conexiones, la pérdida de presión por conducto es significativamente menor, lo que aporta flexibilidad en el diseño del sistema de ventilación.

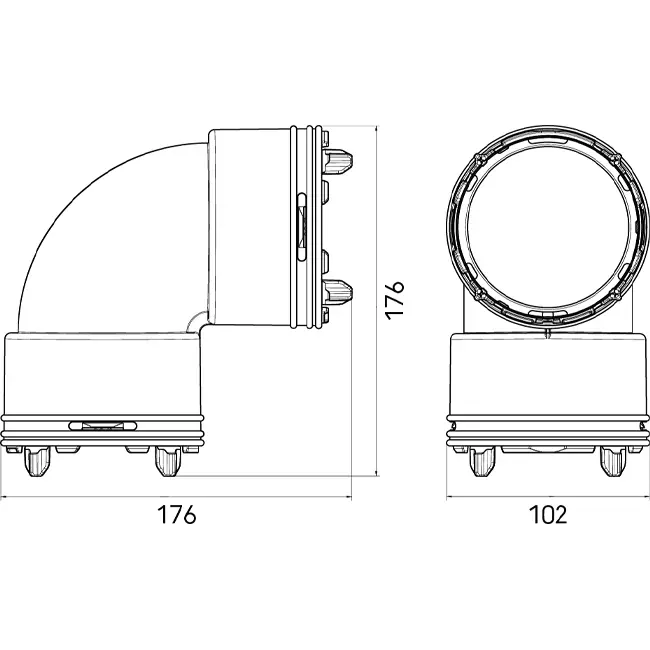

El codo es adecuado para temperaturas de -20 °C a 60 °C y cumple con la clase de resistencia al fuego Euroclase E. Con unas dimensiones de 176 x 176 mm y una altura de 102 mm, el componente se integra fácilmente en espacios de instalación compactos. Su peso de aproximadamente 0,135 kg proporciona una instalación segura y cómoda.

Instalación y mantenimiento

El codo se coloca directamente entre dos conductos 48C y la conexión se asegura con un clic. Al no requerir sellador ni cinta, el montaje en obra es más rápido y homogéneo. El sellado mecánico ofrece durabilidad y bajo mantenimiento durante toda la vida útil del sistema de ventilación.

Con este codo de 90° conseguirás un cambio de dirección compacto, hermético y técnicamente óptimo dentro del sistema de conductos Air Excellent.
