Ubbink Air Excellent 34C codo 90° pieza de acoplamiento

Ubbink Air Excellent 34C codo acoplador de 90°

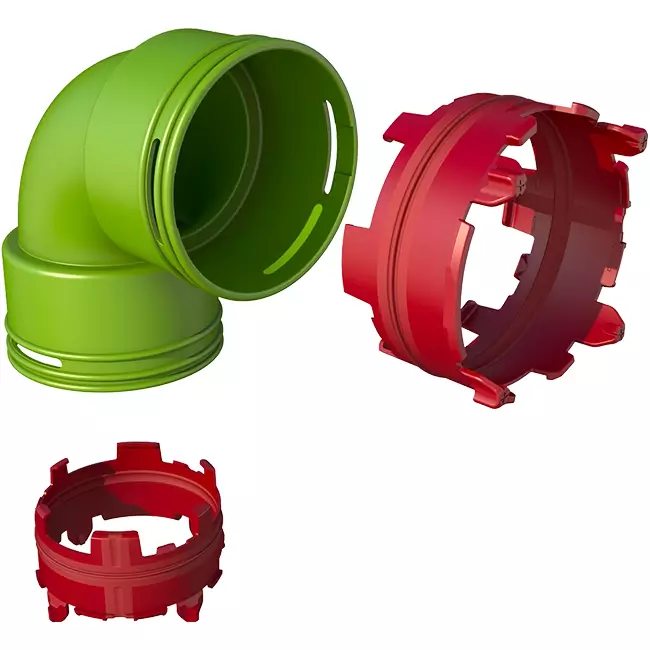

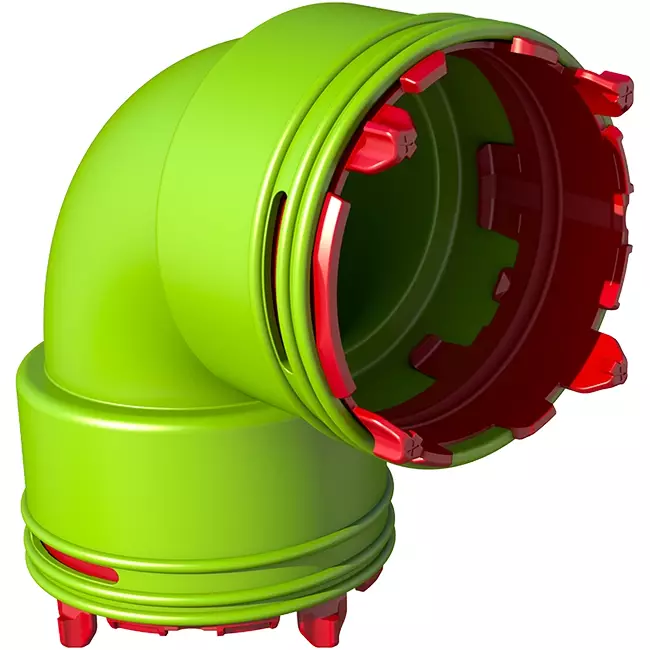

El codo acoplador de 90° Ubbink Air Excellent 34C se utiliza para conectar dos conductos 34C en ángulo recto dentro del sistema de distribución de aire Air Excellent. Con este codo, lograrás un cambio de dirección controlado de 90 grados sin comprometer la hermeticidad ni el rendimiento del sistema. El conjunto incluye dos anillos de estanqueidad 34C Click-Seal, lo que permite una conexión segura y sin herramientas de forma inmediata.

Ventajas y características

• Conexión hermética a 90°: Mantiene el rendimiento de flujo de aire calculado a lo largo del recorrido del conducto.
• Zeta 1 para suministro y extracción: Pérdida de presión controlada con una resistencia del sistema predecible.
• Montaje sin herramientas: Instalación rápida gracias al sistema de clic y los anillos de sellado integrados.
• Antiestático y antimicrobiano: Favorece un sistema de ventilación higiénico con menor acumulación de polvo.
• Certificado TÜV SÜD: Probado en calidad y seguridad para aplicaciones de ventilación.

Rendimiento y uso práctico

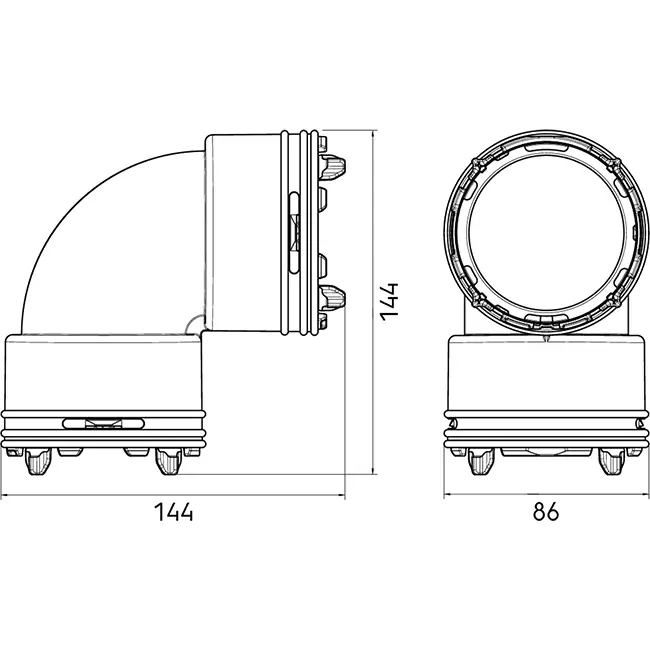

El codo de 90° 34C tiene un diámetro exterior de 75 mm y está diseñado para un flujo de aire estable tanto en suministro como en extracción. Con un valor zeta de 1, el codo introduce una resistencia controlada en el sistema. Por ejemplo, a un caudal de aire de 30 m³/h, la pérdida de presión es aproximadamente 4,2 Pa en una conexión. Esto permite dimensionar con precisión el recorrido del conducto y garantiza que la unidad de ventilación opere dentro de su capacidad prevista. El codo es resistente a temperaturas desde -20 °C hasta +60 °C y cumple con la clasificación de resistencia al fuego Euroclase E. Con unas medidas de 144 x 144 x 86 mm, la instalación permanece compacta y ordenada.

Instalación y aplicaciones

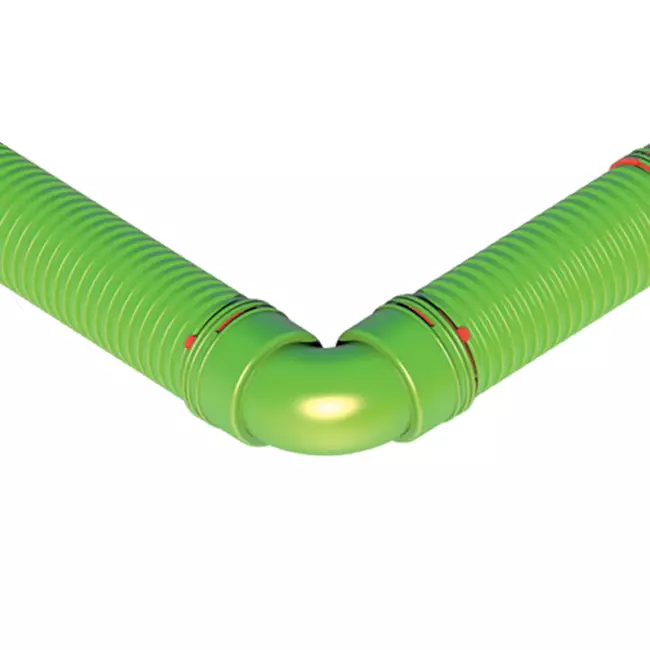

El codo de 90° 34C se emplea cuando es necesario dirigir el conducto alrededor de elementos constructivos o cuando el espacio disponible requiere un cambio de dirección. Gracias a su peso ligero de aproximadamente 0,092 kg, la instalación resulta cómoda, incluso al montar por encima de falsos techos o en conductos técnicos. El encaje fijo dentro del sistema 34C garantiza una conexión estable y de bajo mantenimiento durante toda la vida útil de la instalación.

Con este codo 34C de 90°, dirigirás el flujo de aire de forma controlada a través del sistema de ventilación, combinando facilidad de montaje con un rendimiento fiable y predecible.
