Puntos positivos

Solución de reducción térmica y acústica
Corte láser

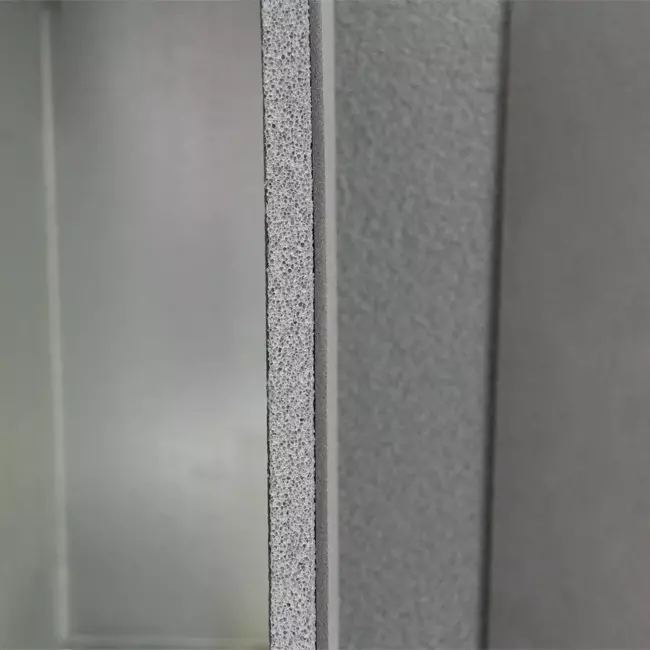

Aislamiento 9 mm
Conexión a la placa

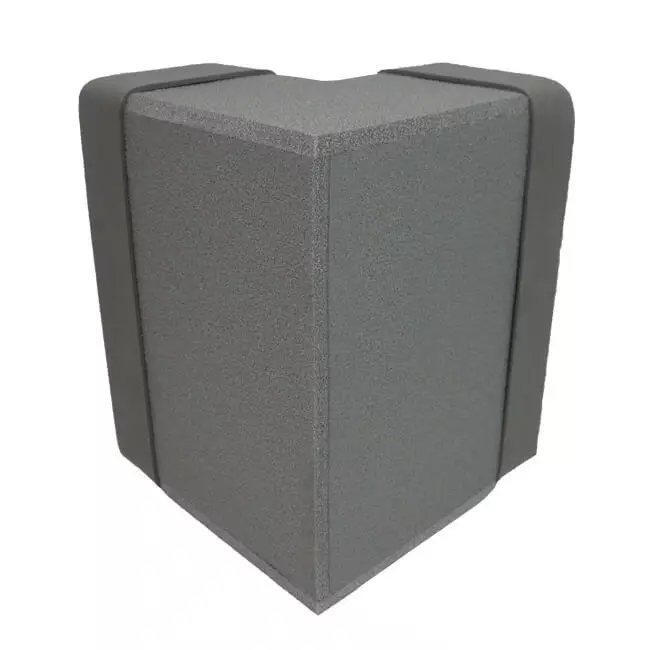

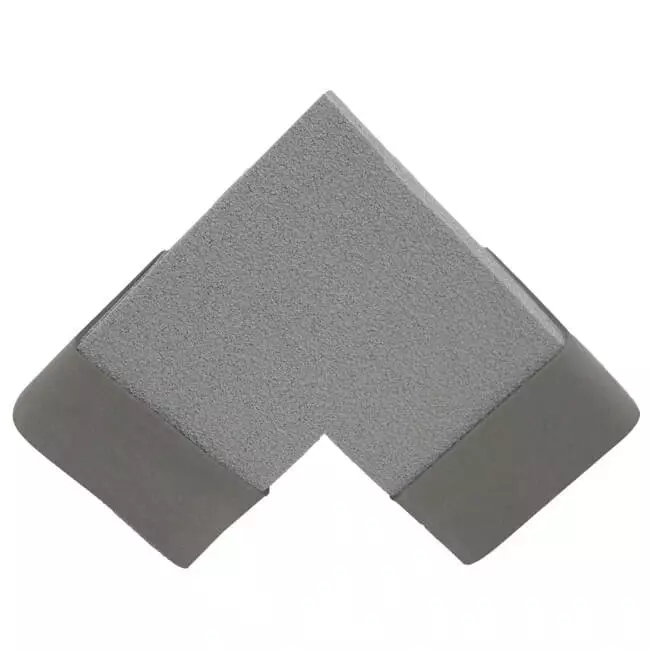

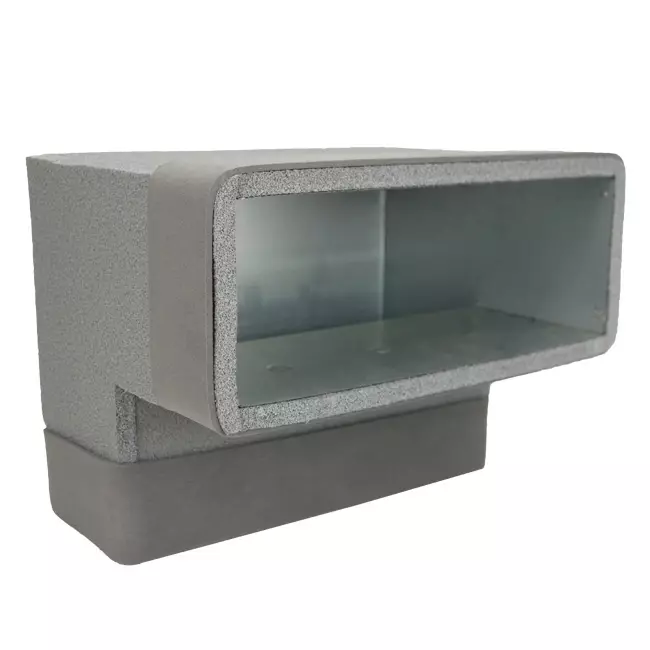

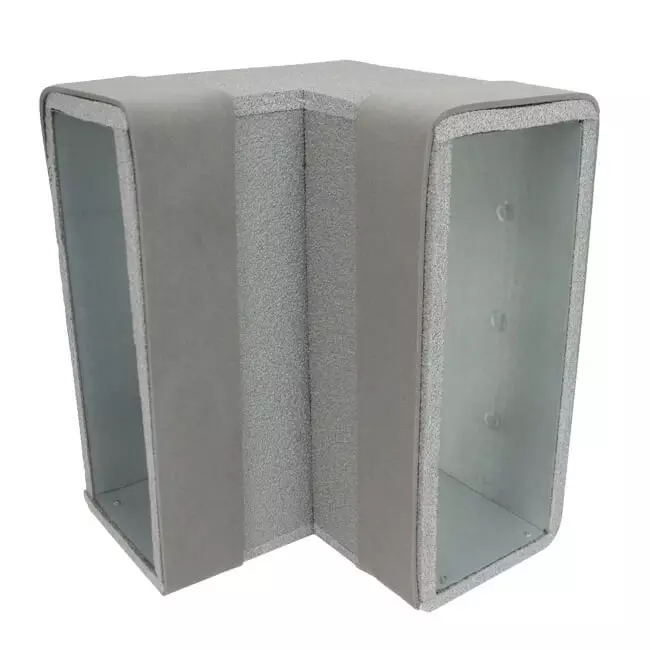

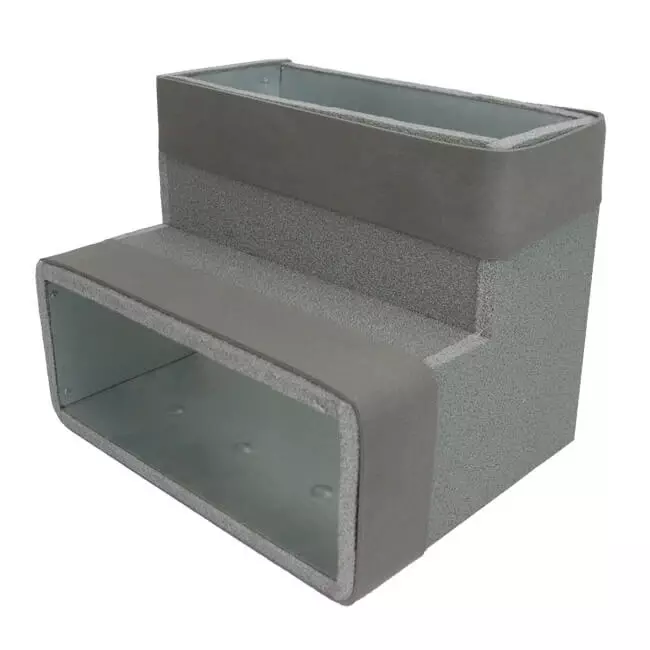

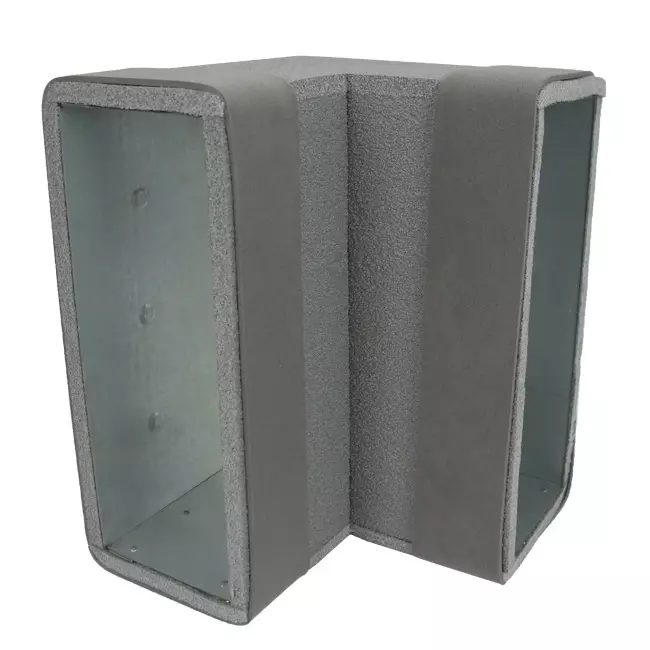

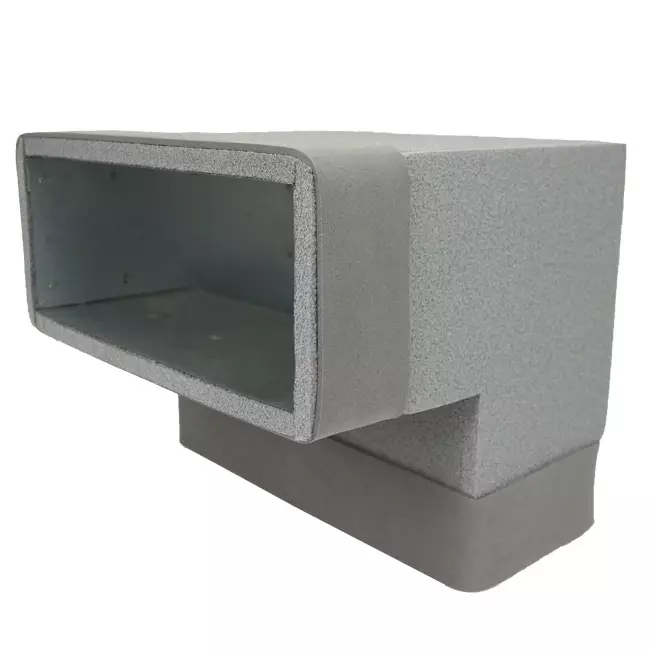

Codo aislado galvanizado 90 grados - 170mm x 80mm

Este codo aislado galvanizado en 90 grados con dimensiones 170mm x 80mm tiene un extremo de entrada que cae directamente sobre un conducto, sin necesidad de un conector adicional para conectar el codo a un conducto de entrada.

Los conductos de entrada son conductos de ventilación que se integran en un suelo u hormigón para permitir la distribución o extracción de aire en edificios. Estos productos flexibles están diseñados para ser invisibles y se utilizan habitualmente en proyectos de nueva construcción y renovación. Además, un conducto de admisión puede utilizarse en paredes, suelos y/o techos. Combinado con un canal recto y diversos accesorios, se puede construir un conducto de ventilación según las necesidades. Hay disponibles conductos redondos y rectangulares. Algunas de las ventajas de los conductos de entrada son el flujo de aire eficaz, el ahorro de espacio, la reducción del ruido y la flexibilidad de diseño.

Especificaciones del producto

Nuestros conductos de entrada de aire aislados están especialmente diseñados para su uso en la construcción de viviendas y suelos equivalentes a la construcción de viviendas. Además, estos duraderos productos están fabricados en acero galvanizado de alta calidad. Este acero está provisto de un revestimiento de zinc resistente a la corrosión, aplicado mediante el fiable proceso Sendzimir, por el que se aplica un revestimiento de zinc por las dos caras. Esto garantiza una protección robusta y duradera contra la corrosión, de acuerdo con las normas NEN-EN 10346 y NEN-EN 10143.

En función de las dimensiones del conducto de aire, elegimos el grosor de chapa más adecuado para garantizar su resistencia y funcionalidad. Para los conductos de dimensiones 170x80 mm, se utiliza un espesor de chapa de 0,5 mm, mientras que las dimensiones mayores, como 220x80 mm y 300x80 mm, se ejecutan en una chapa de 0,6 mm. Las juntas transversales de los conductos de colada rectangulares se diseñan como juntas deslizantes, utilizando una pieza de acoplamiento. Estas juntas se fijan firmemente con tornillos autoperforantes. Para evitar la entrada de agua o cemento en el conducto de aire, las juntas se rematan con cinta de PVC. Las uniones longitudinales se ejecutan en una conexión embridada o soldada por puntos. Estas características hacen de nuestros conductos de aire plegables galvanizados una elección fiable para proyectos de construcción en los que la durabilidad y la calidad son primordiales.

Marca	Econox
Categoría	Conducto rectangular galvanizado Thermoduct 170x80mm
GTIN	8719544284648
Número de artículo del fabricante	10064041
Número de artículo	10064041

Especificaciones

Código de categoría	204
Modelo	Externally insulated duct
Material duct	Steel
Material quality duct	Other
Wall thickness duct	0.5 mm
Material insulation	Other
Insulation thickness	9 mm
Outer surface protection	Sendzimir galvanised
Inner surface protection	Sendzimir galvanised
Outside colour	Grey
Anchura nominal del canal	172 mm
Altura nominal del canal	82 mm
Conexión 1	Insteekeind
Conexión 2	Insteekeind
Outer bend model	Square bend
Inner bend model	Square bend
Change of direction	Vertical
Bend angle	90 °
Length of connection 1	172 mm
Working length connection 1	103 mm
Length of connection 2	172 mm
Working length connection 2	103 mm
Max. overpressure	1000 Pa
Air tightness class according to EN 1751	C
Embeddable in concrete	Sí
