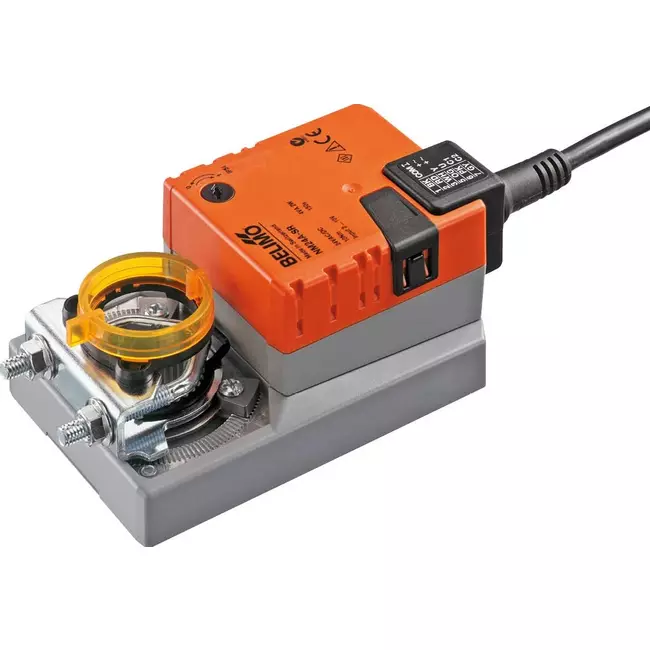

Servomotor Belimo - 24V modulante 10 Nm - NM24A-SR

El servomotor Belimo NM24A-SR es un actuador de válvula que permite controlar la compuerta de regulación de tu sistema de ventilación. Este servomotor permite controlar la compuerta de regulación de forma modulante (control modulante Belimo). Como el motor se puede montar directamente en el eje de la válvula, es muy intuitivo. Los actuadores de válvula se empaquetan individualmente y se suministran con tira de protección contra torsión, indicador mecánico de posición y descripción/diagrama de conexión. La Belimo tiene sensores y motores sin cepillos y cuenta con un algoritmo que detecta la sobrecarga y evita que se queme. 5 años de garantía.

Este servomotor permite controlar una compuerta de regulación de hasta 2 m². En 150 segundos, el motor alcanza un ángulo de 90°, siendo el ángulo de giro máximo de este servomotor Belimo de 95°.

Información técnica

Actuador de válvula para válvulas de hasta aprox. 2m².
Torsión: 10 Nm
Duración: 150 segundos constantes
Ángulo máximo de rotación: 95°
Voltaje de alimentación: AC/DC 24V - 50/60 Hz
Control: Apertura y cierre o 3 puntos
Nivel de seguridad: IP 54
Ajuste manual con pulsador
Control DC 0 - 10V
Alcance DC 2 - 10V
Respuesta de posición DC2 - 10V
Elección de la rotación (izquierda/derecha)
Limitación mecánica de ángulo integrada
Conexión del eje abrazadera universal

Los motores Belimo se montan directamente en nuestras válvulas de control motorizadas. Consulte aquínuestra gama de válvulas de control motorizadas.

Marca	Belimo
Categoría	Servomotor Belimo
GTIN	8719544154743
Número de artículo del fabricante	NM24A-SR
Número de artículo	23010018

Especificaciones

Reconocimiento automático de trazos	No
Grado de protección (IP)	IP54
Grado de protección (NEMA)	3
Anchura	80 mm
Código de categoría	101
Profundidad	124 mm
Contactos finales	No
A prueba de explosiones	No
Apto para válvula	No
Apto para apéndice aéreo	Sí
Manual	Sí
Altura	62 mm
Contactos auxiliares	No
Contactos auxiliares opcionales	Sí
Alcance de trabajo ajustable	No
Retroalimentación de posición ajustable	No
Par de apriete	10 Nm
Longitud del cable de conexión	1 Meter
Duración	150 s
Material de la carcasa	Plástico
Ángulo de rotación máx.	95 grados
Consumo eléctrico máximo	4 VA
Con brida superior ISO 5211 de montaje directo	No
Con indicador mecánico de posición	Sí
Con realimentación de tensión cero	No
Con función de seguridad	No
Cerrado sin tensión	No
Informe de posición	0-10 V
Señal de control	0-10 V
Humedad relativa permitida	0-95%
Aplicación	Giratorio
Tensión de alimentación	voedingsspanning--24-v-ac-dc
Longitud de recorrido autoajustable	No
Temperatura ambiente	-30-50
Transferencia	Magnético
Contacto de conmutación sin potencial	Sí
