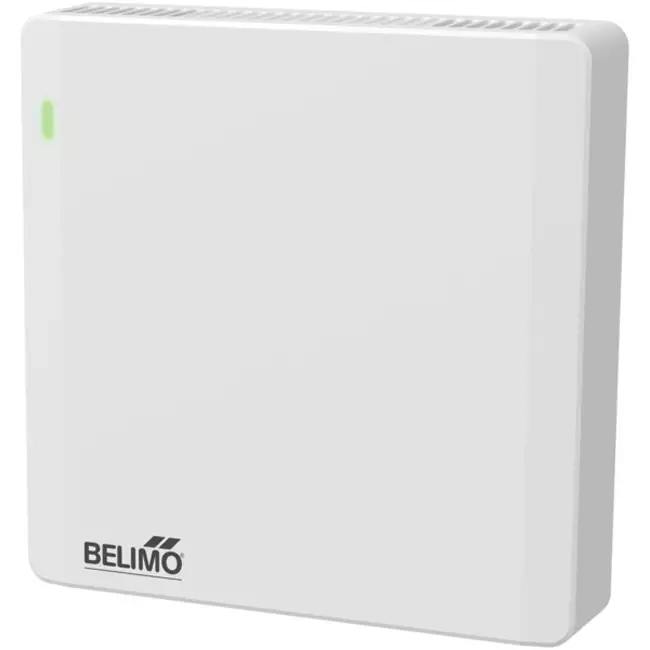

Sensor ambiental Belimo para CO₂, humedad y temperatura - MP-Bus - 22RTM-18-1

Sensor ambiental Belimo para CO₂, humedad y temperatura - MP-Bus - 22RTM-18-1

El Belimo 22RTM-18-1 (RAL 9003) es un sensor ambiental y módulo de control diseñado para medir simultáneamente CO₂, humedad relativa y temperatura en espacios habitables. Gracias a la comunicación MP-Bus y a sus tres salidas analógicas configurables, el sensor se integra perfectamente con controladores existentes de otros fabricantes. Mediante la aplicación Belimo Display App, los usuarios pueden leer los valores actuales y ajustar los parámetros deseados desde su smartphone. La medición de CO₂ emplea tecnología NDIR de doble canal, eliminando la necesidad de calibraciones frecuentes con aire exterior. La puesta en marcha y configuración se realiza fácilmente a través de Belimo Assistant 2.

Ventajas y funciones

• Medición triple en un solo sensor: El sensor ambiental mide simultáneamente CO₂ (0–2000 ppm), humedad relativa (0–100 % HR) y temperatura (0–50 °C), lo que permite reducir costes de cableado e instalación comparado con sensores separados.
• Tecnología NDIR de doble canal para CO₂: Un canal de referencia integrado corrige automáticamente las desviaciones de medición que se producen con el tiempo en todos los sensores de CO₂, evitando la necesidad de calibraciones regulares con aire exterior, incluso en ocupación continua 24/7.
• Comunicación MP-Bus: Se pueden conectar hasta 8 sensores a un único MP-Bus, con alimentación y comunicación a través del mismo cable, lo que reduce considerablemente los costes de cableado.
• Control mediante Belimo Display App: Leer valores en tiempo real y ajustar parámetros acercando el smartphone al sensor.
• Función semáforo para CO₂: El LED incorporado muestra visualmente la calidad del aire en verde, amarillo y rojo, proporcionando a los ocupantes una indicación inmediata de las necesidades de ventilación del espacio.
• Tres salidas analógicas configurables: Las tres salidas pueden ajustarse a 0-10 V, 2-10 V, 0-5 V o 4-20 mA, asegurando compatibilidad con prácticamente todos los controladores existentes.

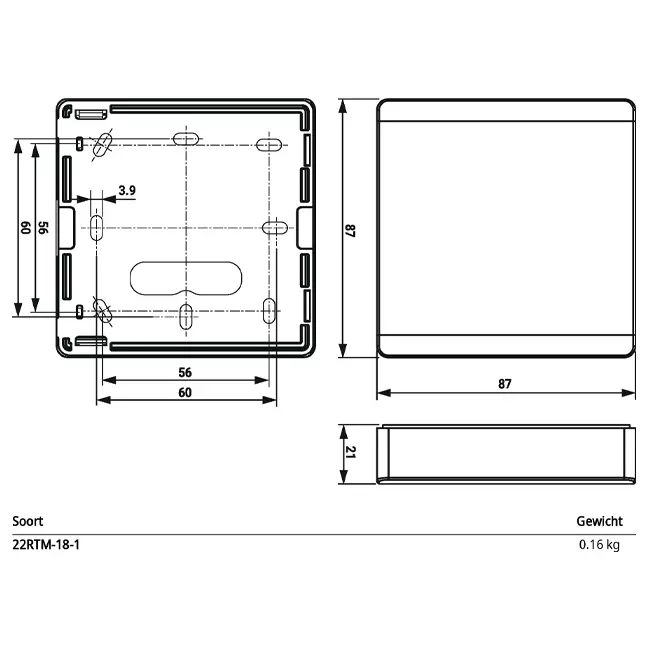

• Montaje sencillo en pared: Instalación en caja empotrada estándar con entrada de cable por la parte trasera, superior o inferior, permitiendo ocultar o dejar a la vista el cableado dentro de la pared.

Instalación, mantenimiento y aplicaciones

El sensor se monta en pared con los tornillos suministrados, preferentemente en una ubicación representativa del espacio, libre de luz solar directa, corrientes de aire y fuentes de calor. La conexión eléctrica se realiza mediante bornes de resorte adecuados para cables de 0,2 a 2,5 mm². La configuración de rangos de medición, salidas analógicas y función de semáforo para CO₂ se efectúa mediante la app Belimo Assistant 2. Se recomienda recalibrar el sensor de CO₂ tras cinco años de uso. Este sensor ambiental es ideal para controlar la ventilación en oficinas, salas de reuniones, aulas, habitaciones de hotel y centros sanitarios, donde la calidad del aire, control de humedad y ahorro energético son prioritarios.
