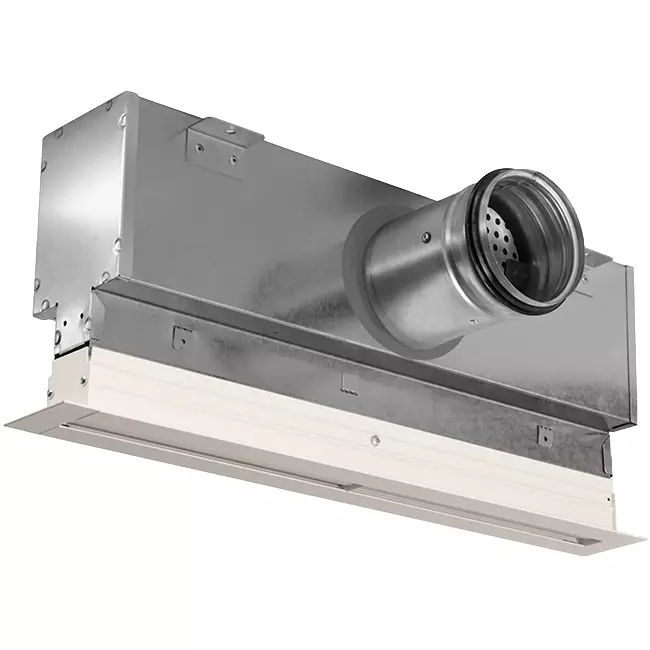

Rejilla lineal de aluminio con 4 láminas de patrón ajustables – 500 mm – RAL 9010 + cámara de aislamiento acústico con válvula reguladora de caudal de aire

Rejilla lineal de aluminio con 4 hojas patrón ajustables – 500 mm – RAL 9010 + plenum aislado acústicamente con válvula de regulación de caudal

La combinación del plenum aislado acústicamente y la rejilla lineal de aluminio con cuatro hojas patrón ajustables constituye un conjunto completo para una ventilación silenciosa y uniforme en espacios donde se requiere una distribución cómoda y sin corrientes de aire, como grandes edificios de oficinas, centros comerciales, auditorios y otros proyectos terciarios con alta demanda de ventilación. La rejilla está fabricada en aluminio extruido con acabado RAL 9010; el plenum está hecho de acero galvanizado con aislamiento acústico absorbente de sonido. Ambos componentes están diseñados para funcionar conjuntamente como un solo sistema: el plenum distribuye el aire suministrado de forma homogénea a lo largo de toda la ranura de 500 mm, mientras que la rejilla reparte el flujo de aire a través de cuatro perfiles deflectores ajustables, optimizando la distribución en el espacio. Con sus cuatro ranuras, esta rejilla ofrece la máxima capacidad dentro de la gama, combinada con la distribución sin corrientes de aire característica del sistema Econox. Gracias al efecto Coanda, el aire se desplaza a lo largo del techo sin generar corrientes incómodas, proporcionando un clima interior agradable en la zona de ocupación.

Ventajas y características

• Conjunto completo, incluye elementos de fijación: El plenum y la rejilla están diseñados para trabajar en conjunto y se suministran con el puente de fijación galvanizado y tornillos hexagonales necesarios.
• Funcionamiento silencioso gracias al aislamiento absorbente acústico: El plenum aislado acústicamente reduce el ruido procedente del conducto, minimizando las molestias acústicas.
• Flujo de aire ajustable con precisión: La válvula de regulación incorporada permite un ajuste exacto durante la puesta en marcha.
• Distribución sin corrientes mediante efecto Coanda: La rejilla dirige el aire a lo largo del techo, ventilando cómodamente la zona sin chorros directos de aire.
• Máxima capacidad de ventilación: Con cuatro perfiles, esta rejilla es la versión más potente de la serie, adecuada para espacios con los requerimientos más elevados de ventilación.

Instalación y aplicaciones

La rejilla se monta desde abajo sobre el plenum mediante un puente de fijación galvanizado incluido. Para la conexión, el deflector de entrada de aire se gira 90°, tras lo cual la rejilla se fija fácilmente desde abajo al plenum. El plenum se conecta al conducto de ventilación mediante una unión redonda. Gracias a su altura compacta, el conjunto encaja también en techos con espacio limitado. Después de la instalación, los deflectores de la rejilla se ajustan manualmente para dirigir el flujo de aire de forma horizontal o vertical. Este conjunto es adecuado para oficinas, tiendas, colegios, restaurantes, hoteles y otros edificios terciarios.
