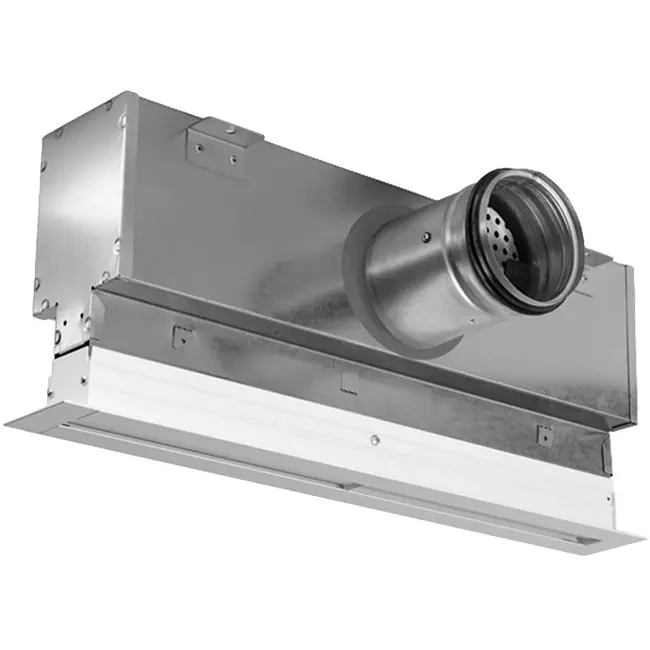

Rejilla lineal de aluminio con 3 láminas de patrón ajustables – 1000 mm – RAL 9016 + cámara de aislamiento acústico con válvula reguladora de caudal de aire

Rejilla lineal de aluminio con 3 láminas ajustables – 1000 mm – RAL 9016 + plenum aislado acústicamente con compuerta de regulación de caudal

La combinación del plenum aislado acústicamente y la rejilla lineal de aluminio con tres láminas ajustables constituye un conjunto completo para un suministro de aire silencioso y uniforme en espacios donde se desea una distribución confortable y sin corrientes de aire, como oficinas de gran tamaño, zonas comerciales, restaurantes y edificios comerciales. La rejilla está fabricada en aluminio extruido; el plenum en acero galvanizado con aislamiento acústico absorbente de sonido. Ambos componentes están coordinados y funcionan como un sistema único: el plenum distribuye el aire de alimentación de manera uniforme a lo largo de toda la ranura de 1000 mm, mientras que la rejilla reparte con precisión el flujo de aire a través de las tres láminas deflectoras ajustables a lo ancho de la ranura. El diseño de tres ranuras ofrece un caudal elevado manteniendo una distribución de aire excelente y un bajo nivel sonoro. Gracias al efecto Coanda, el aire se propaga a lo largo del techo sin corrientes, garantizando un clima interior confortable en la zona de estancia.

Ventajas y características

• Conjunto completo, incluyendo elementos de fijación: El plenum y la rejilla lineal están diseñados para funcionar conjuntamente y se suministran con el soporte de fijación galvanizado y los tornillos hexagonales necesarios.
• Funcionamiento silencioso gracias al aislamiento acústico absorbente de sonido: El plenum aislado acústicamente atenúa el ruido procedente del conducto, minimizando la contaminación acústica.
• Caudal de aire ajustable con precisión: La compuerta de regulación de caudal incorporada permite un ajuste exacto durante la fase de puesta en marcha.
• Distribución del aire sin corrientes mediante efecto Coanda: La rejilla dirige el aire a lo largo del techo, ventilando cómodamente la zona de estancia sin chorros de aire directos.
• Alto caudal con distribución uniforme: Las tres láminas garantizan un suministro de aire homogéneo a lo largo de toda la longitud de la ranura, incluso con volúmenes elevados.

Instalación y aplicaciones

La rejilla lineal se monta desde abajo sobre el plenum mediante un soporte de fijación galvanizado suministrado. Para la conexión, el deflector de entrada de aire se gira 90°, y a continuación la rejilla se fija fácilmente desde abajo al plenum. El plenum conecta con el conducto de ventilación mediante una conexión circular. Gracias a su altura de construcción compacta, el conjunto también es apto para techos con espacio libre limitado. Tras la instalación, los deflectores de la rejilla se pueden ajustar manualmente para dirigir el flujo de aire de forma horizontal o vertical. El conjunto es adecuado para oficinas, comercios, colegios, restaurantes, hoteles y otros edificios comerciales.
