Rejilla lineal de aluminio con 2 láminas de patrón ajustables – 1250 mm – RAL 9016 + plenum aislado acústicamente con válvula reguladora de caudal de aire

Rejilla lineal de aluminio con 2 láminas de patrón ajustables – 1250 mm – RAL 9016 + plénum aislado acústicamente con válvula reguladora de caudal

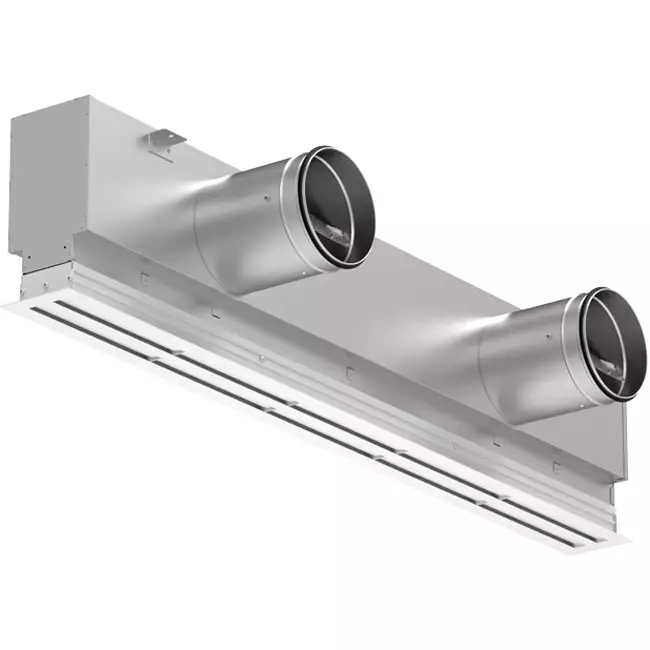

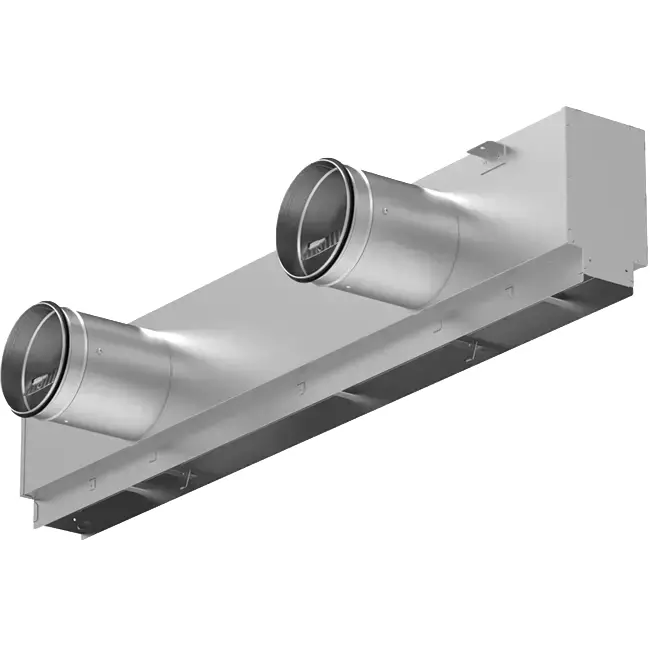

La combinación del plénum aislado acústicamente y la rejilla lineal de aluminio con dos láminas de patrón ajustables constituye un conjunto completo para una distribución de aire silenciosa y uniforme en espacios donde se desea un ambiente confortable sin corrientes de aire, como oficinas, comercios, salas de reuniones y lobbies de hoteles. La rejilla lineal está fabricada en aluminio extruido; el plénum en acero galvanizado con aislamiento absorbente acústico. Ambos componentes están diseñados para funcionar conjuntamente como un sistema integrado: el plénum distribuye el aire de suministro de manera uniforme a lo largo de toda la longitud de la ranura de 1250 mm, mientras que la rejilla distribuye el flujo de aire mediante dos perfiles deflectores ajustables. El diseño de doble ranura permite mayores caudales con un nivel sonoro bajo. Gracias al efecto Coanda, el aire se dispersa a lo largo del techo sin generar corrientes, creando un clima interior confortable en la zona ocupada.

Ventajas y características

• Conjunto completo, incluyendo elementos de fijación: El plénum y la rejilla lineal están diseñados para trabajar en conjunto y se suministran con la abrazadera galvanizada y los tornillos hexagonales necesarios.
• Funcionamiento silencioso gracias al aislamiento absorbente: El plénum aislado acústicamente reduce el ruido procedente del conducto, minimizando las molestias acústicas.
• Flujo de aire ajustable con precisión: La válvula reguladora de caudal integrada permite un ajuste exacto durante la fase de puesta en marcha.
• Distribución de aire sin corrientes mediante efecto Coanda: La rejilla dirige el aire a lo largo del techo, ventilando la zona ocupada confortablemente sin corrientes de aire directas.
• Mayor capacidad de aire con bajo nivel sonoro: Dos perfiles deflectores que funcionan en paralelo permiten caudales más elevados sin un aumento notable del ruido generado.

Instalación y aplicaciones

La rejilla lineal se monta desde abajo sobre el plénum mediante una abrazadera galvanizada suministrada. Para la conexión, el deflector de admisión de aire se gira 90°, y a continuación la rejilla se fija fácilmente desde abajo al plénum. El plénum conecta mediante una unión redonda al conducto de ventilación. Gracias a su altura de construcción compacta, el conjunto también se adapta a falsos techos con espacio limitado. Tras la instalación, los deflectores de la rejilla son ajustables manualmente para dirigir el flujo de aire horizontal o verticalmente. Este conjunto es adecuado para oficinas, comercios, escuelas, restaurantes, hoteles y otros edificios comerciales.
