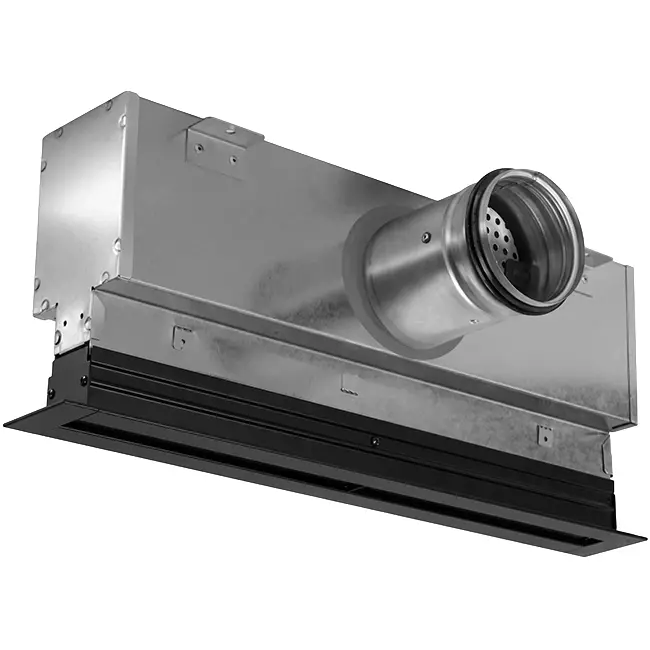

Rejilla lineal de aluminio con 1 lámina de distribución ajustable – 1000 mm – RAL 9005 + plenum aislado acústicamente con válvula reguladora de caudal de aire

Rejilla lineal de aluminio con 1 louver ajustable – 1000 mm – RAL 9005 + plenum aislado acústicamente con válvula de regulación de caudal

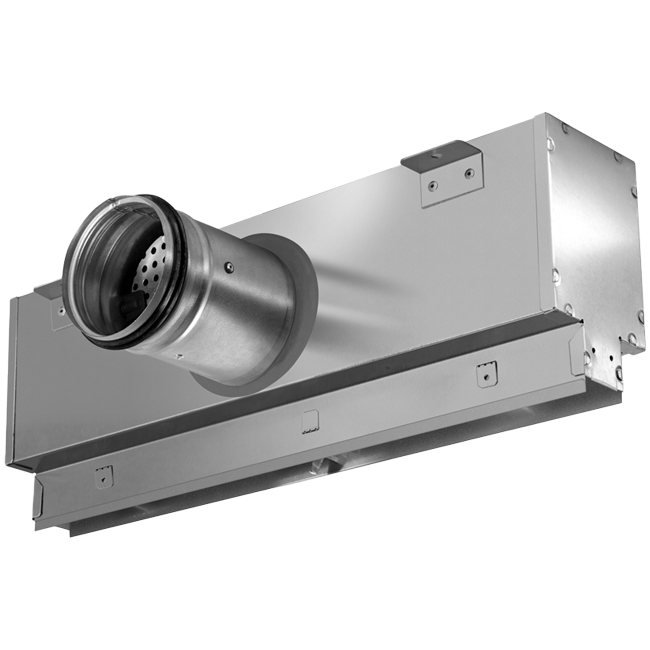

La combinación del plenum aislado acústicamente y la rejilla lineal de aluminio con un louver ajustable constituye un conjunto completo para un suministro de aire silencioso y uniforme en espacios donde se desea una distribución confortable y sin corrientes de aire, como oficinas, tiendas, restaurantes y hoteles. La rejilla lineal está fabricada en aluminio extruido; el plenum en acero galvanizado con aislamiento absorbente acústico. Ambos componentes están diseñados para funcionar de manera conjunta: el plenum distribuye el aire de suministro de forma homogénea a lo largo de toda la ranura de 1000 mm, mientras que la rejilla dirige con precisión el flujo de aire mediante el deflector ajustable. Gracias al efecto Coanda, el aire se dispersa a lo largo del techo sin generar corrientes, garantizando un ambiente interior confortable en la zona ocupada.

Ventajas y características

• Conjunto completo, incluyendo elementos de fijación: El plenum y la rejilla están diseñados para funcionar de forma integrada y se entregan con el soporte galvanizado y los tornillos Allen necesarios.
• Funcionamiento silencioso gracias al aislamiento acústico: El plenum aislado acústicamente reduce los ruidos procedentes del conducto, minimizando las molestias sonoras.
• Caudal de aire ajustable con precisión: La válvula de regulación incorporada permite un ajuste exacto durante la puesta en marcha.
• Distribución sin corrientes de aire mediante efecto Coanda: La rejilla dirige el aire a lo largo del techo para ventilar la zona ocupada sin impactos directos de aire.

Instalación y aplicaciones

La rejilla lineal se monta desde abajo al plenum utilizando el soporte galvanizado suministrado. Para la conexión, el deflector de entrada de aire se gira 90°, tras lo cual la rejilla se fija fácilmente desde abajo al plenum. El plenum se conecta luego mediante una unión circular al conducto de ventilación. Gracias a su altura de construcción compacta, el conjunto es apto para techos con espacio limitado disponible. Una vez instalado, los deflectores de la rejilla se pueden ajustar manualmente para dirigir el flujo de aire horizontal o verticalmente. Este conjunto es adecuado para oficinas, tiendas, centros educativos, restaurantes, hoteles y otros edificios comerciales.
