Puntos positivos

Incluye controles digitales
Cambiador de entalpía
Lectura central
800m³/h

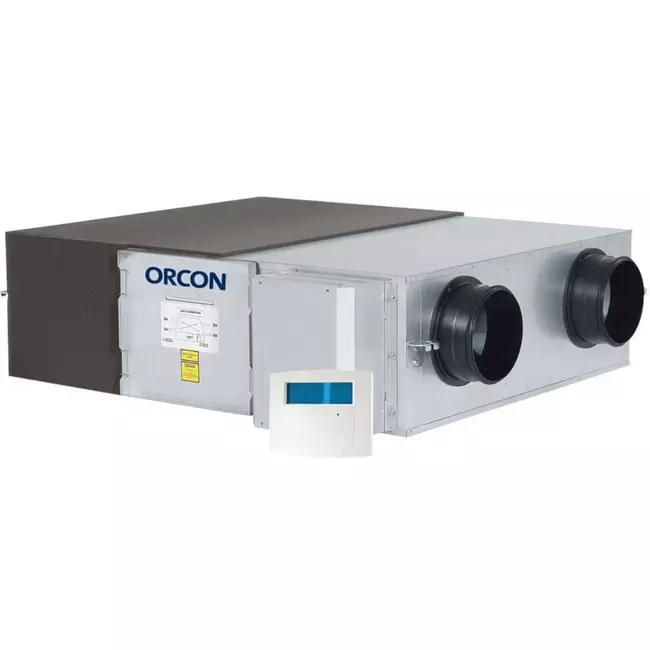

Unidad de recuperación del calor Orcon

La unidad descentrada de recuperación del calor Orcon ha sido especialmente diseñada para crear un clima interior ideal. En muchas oficinas y otros espacios, los niveles de CO2 suelen ser demasiado altos. Esto puede prevenirse instalando un intercambiador de calor descentralizado. De este modo, cada estancia recibe aire sano y fresco, lo que contribuye a crear el clima interior deseado. Las unidades de VMC con recuperación de calor de Orcon están entre las más inteligentes del mercado. Incorporan distintos sensores, un regulador inteligente integrado y una pantamaño.

Regulación del aire

El WTU- EC-E está equipado con un sistema de recuperación de calor. Gracias a este, el WTU-EC-E calienta el aire frío del exterior con el aire caliente del interior. Además, para seguir teniendo aire frío en verano y no calentar más la estancia, la unidad está equipada de serie con un bypass. Esta opción garantiza durante la noche entre aire frío y filtrado del exterior al interior. Además de recuperar el calor, el sistema también recupera la humedad mediante un intercambiador de calor entálpico. De esta forma, se mantienen activas la temperatura y la humedad relativa a un nivel confortable.

¿Qué hace tan especial a la serie WTU-EC-E?

Muy alta eficiencia gracias a las aspas curvadas hacia atrás
Muy bajo consumo de energía
Aislado para minimizar el ruido
Control de ventilación por habitación para una regulación precisa
Lectura y control desde un portátil mediante Corrigo E-tool o Corrigo Application Tool (descarga gratuita en https://orcon.nl/wtu-downloads/)
Se entrega con un controlador Regin y panel de control digital
Tipo de controlador: Corigo Ardo 3.6 o 5.0
MOD-bus/BAC-net/Exoline sobre TCP/IP y RS-485 (para control completo desde un sistema BMS)

Software

Orcon también ofrece software con su E-tool:

Marca	Orcon
Categoría	Guía de selección para VMC con recuperación de calor
GTIN	8718403862577
Número de artículo del fabricante	15100008
Número de artículo	19220058

Especificaciones

Código de categoría	17
Device emplacement	Indoor positioning
Housing material	Steel, lined
Max. air volume at 50 Pa	836 m³/h
Max. air volume at 100 Pa	803 m³/h
Max. air volume at 150 Pa	765 m³/h
Max. air volume at 200 Pa	720 m³/h
Max. air volume at 250 Pa	660 m³/h
Max. air volume at 300 Pa	590 m³/h
Max. air volume at 400 Pa	445 m³/h
Fan type	Direct
Type of motor	Electronically commutated (EC)
Heat recovery by	Cross-counter-flow unit
Type of cooling coil	None
Type of heating coil	None
Change-over system	No
With bypass	Sí
Supply filter according to ISO 16890-1:2016	ISO Coarse
Efficiency supply filter according to ISO 16890-1:2016	45 %
Exhaust filter according to ISO 16890-1:2016	ISO Coarse
Efficiency exhaust filter according to ISO 16890-1:2016	45 %
With condensate drain	No
Frost protection circuit	No
With constant pressure control	No
With constant volume flow control	No
Connection voltage	1x 230 V AC
Electrical connection	Connection cable with plug
With thermal overload protection	Sí
Power consumption	0.288 kW
Thermal efficiency	73 %
Suitable for electronic control	Sí
Suitable for low-current control	Sí
With rotational speed/frequency control	Sí
Suitable for transformer control	No
Nominal duct diameter, outdoor connection	250 mm
Conexión	Flange
Longitud	1214 mm
Anchura	1014 mm
Altura	410 mm
With roof plate	No
With support frame	No
Weight	51 kg
Con intercambiador de entalpía	No

Documentos

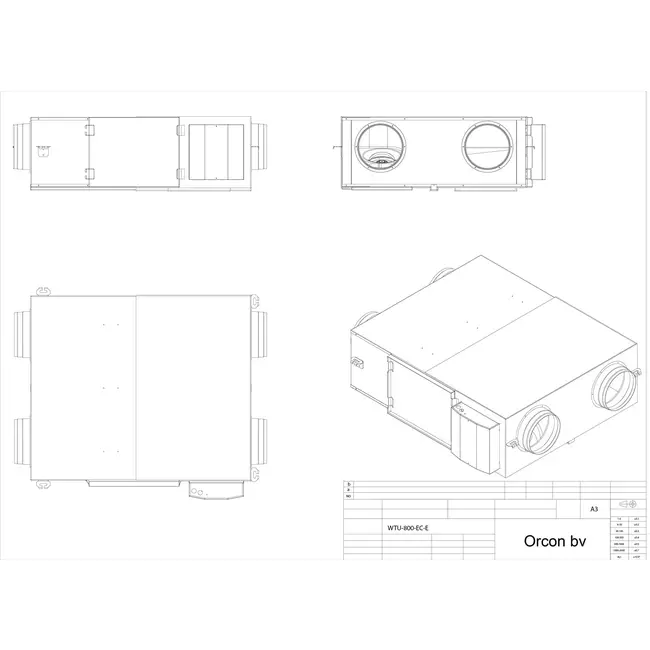

Acad drawing WTU-800-EC-E.dwg

Installatie- en gebruikershandleiding WTU

Folder WTU EC E

Broschüre WTU-EC-E

Bedienungsanleitung WTU-EC-E-IE

Brochure WTU-EC-E

Installation- and user manual WTU-EC-E-IE

MODBUS Corrigo 3.6

MODBUS Corrigo 5.0
