Módulo de control ambiental Belimo para CO₂, humedad y temperatura - Pantalla táctil ePaper - MP-Bus - P-22RTM-1800D-1

Módulo de control ambiental Belimo para CO₂, humedad y temperatura - pantalla táctil ePaper - MP-Bus - P-22RTM-1800D-1

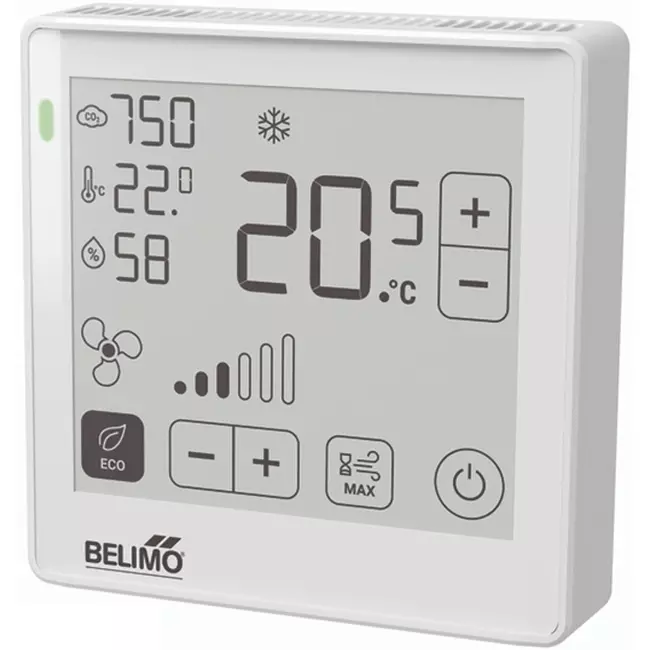

El Belimo P-22RTM-1800D-1 es un módulo de control ambiental (RAL 9003) diseñado para medir simultáneamente CO₂, humedad relativa y temperatura en espacios habitables, con una pantalla táctil ePaper integrada para visualización y manejo directos. Su pantalla de alto contraste (69 x 62 mm) refleja la luz ambiental como el papel, es fácilmente legible bajo cualquier condición lumínica y se opera mediante zonas táctiles. Gracias a la comunicación MP-Bus y sus tres salidas analógicas configurables, el módulo se integra perfectamente con controladores existentes de otros fabricantes. La medición de CO₂ utiliza tecnología NDIR de doble canal, eliminando la necesidad de calibraciones periódicas con aire exterior. La puesta en marcha y configuración se realizan de forma sencilla a través de la aplicación Belimo Assistant 2.

Ventajas y características

• Pantalla táctil ePaper: La pantalla de alto contraste integrada muestra los valores medidos y el estado del sistema directamente en la pared, permitiendo al usuario ajustar la temperatura deseada y la velocidad del ventilador mediante toques.
• Medición triple en un solo módulo: El módulo mide simultáneamente CO₂ (0-2000 ppm), humedad relativa (0-100 % RH) y temperatura (0-50 °C), lo que reduce el cableado y los costes de instalación frente a sensores individuales.
• Tecnología NDIR dual para CO₂: Un canal de referencia incorporado corrige automáticamente las desviaciones de medición que se producen con el tiempo en todos los sensores de CO₂, eliminando la necesidad de calibraciones frecuentes con aire exterior, incluso en ocupaciones continuas 24/7.
• Comunicación MP-Bus: Se pueden conectar hasta 8 módulos en un solo MP-Bus, con alimentación y comunicación compartiendo el mismo cable, reduciendo significativamente los costes de cableado.
• Función semáforo para CO₂: El LED integrado muestra visualmente la calidad del aire en verde, amarillo y rojo, proporcionando a los ocupantes una indicación inmediata de la necesidad de ventilación del espacio.
• Tres salidas analógicas configurables: Las tres salidas pueden ajustarse a 0-10 V, 2-10 V, 0-5 V o 4-20 mA, asegurando compatibilidad con prácticamente todos los controladores existentes.

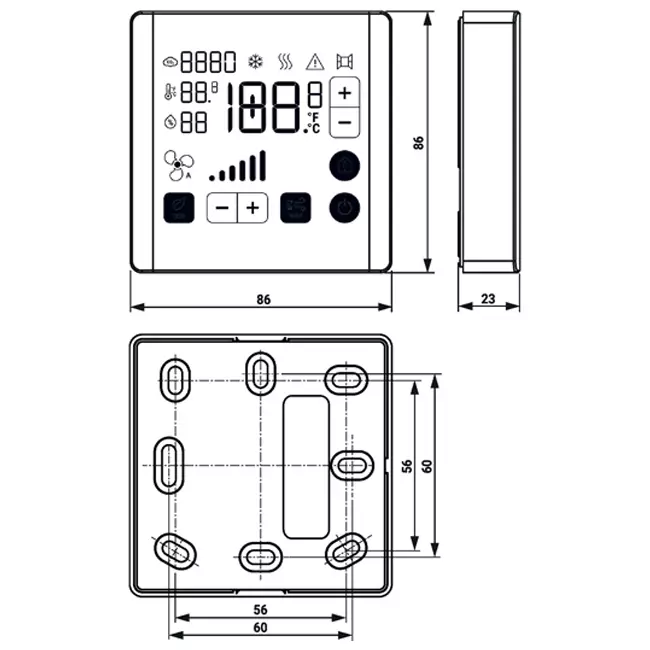

• Instalación sencilla en pared: Montaje sobre caja empotrada estándar con entrada de cable por la parte trasera, superior o inferior, permitiendo un cableado visible o empotrado en la pared.

Instalación, mantenimiento y aplicaciones

El módulo se monta en la pared mediante los tornillos suministrados, preferentemente en un lugar representativo del espacio, alejado de la luz solar directa, corrientes de aire y fuentes de calor. La conexión eléctrica se realiza mediante terminales de resorte compatibles con cables de 0,2 a 2,5 mm². La configuración de los rangos de medición, salidas analógicas, contenido de la pantalla y función semáforo de CO₂ se efectúa a través de la app Belimo Assistant 2. Se recomienda recalibrar el sensor de CO₂ tras cinco años de uso. Este módulo de control ambiental es ideal para la ventilación en oficinas, salas de reuniones, aulas, habitaciones de hotel e instalaciones sanitarias donde la calidad del aire, el control de humedad y la interacción del usuario sean esenciales.
