Conector Ubbink Air Excellent 48C para caja de distribución de aire DBOX 200/800

Ubbink Air Excellent 48C acoplador para caja de distribución de aire DBOX 200/800

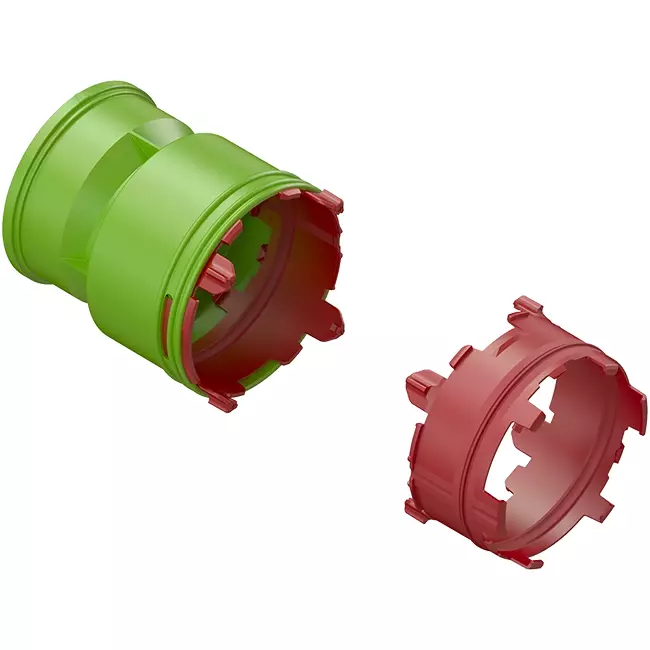

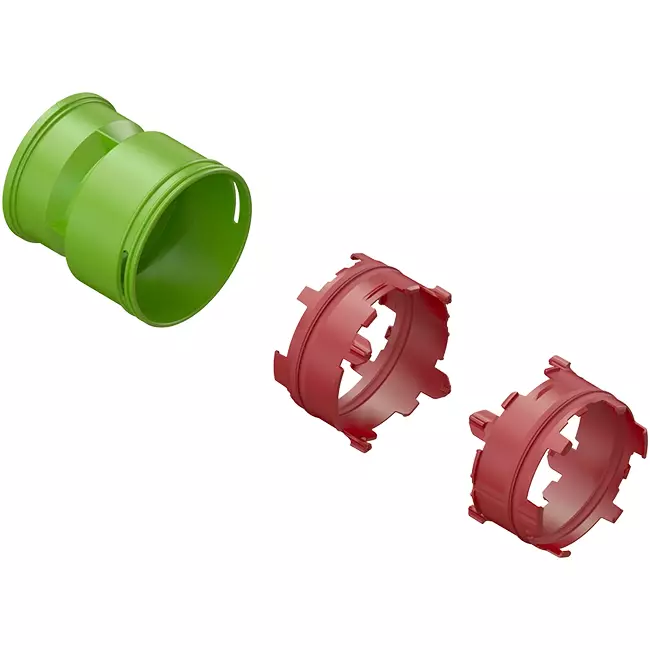

El acoplador Air Excellent DBOX 48C se utiliza para conectar de forma perfecta un conducto 48C a una caja de distribución de aire Ubbink serie 200/800. Este conjunto se emplea en situaciones donde se desea realizar una conexión compacta, hermética y técnicamente correcta entre la caja de distribución y el trayecto del conducto. Gracias a los dos anillos 48C Click-Seal incluidos, la instalación es rápida y no requiere sellantes adicionales.

Ventajas y funciones

• Conexión perfecta con DBOX: Se crea una única unión integrada entre la caja de distribución y el conducto, sin acoplamientos sueltos o improvisados.
• Hermético con baja pérdida de presión: Con valores zeta de 0,7 para la entrada de aire y 0,9 para la salida, la resistencia adicional se mantiene limitada, preservando el control sobre el caudal diseñado.
• Montaje sin herramientas: El principio Click-Seal acelera la instalación y reduce el riesgo de errores de montaje.
• Antiestático y antimicrobiano: La versión favorece una distribución de aire higiénica y reduce la adherencia de polvo en el sistema.

Rendimiento en la práctica

Una buena conexión entre DBOX y el conducto influye directamente en la pérdida de presión total del sistema. A un caudal de aire de 50 m³/h, la pérdida de presión es aproximadamente 4,1 Pa para la admisión y 5,2 Pa para la extracción en una única conexión. Con dos conexiones, la pérdida de presión por conducto es considerablemente menor, lo que ofrece flexibilidad en el diseño del sistema de ventilación.

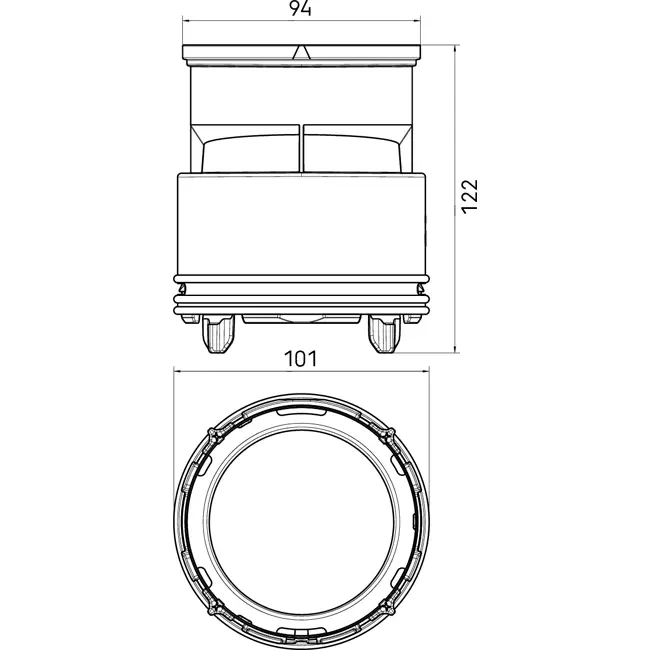

El conjunto de conexión es apto para temperaturas desde -20 °C hasta 60 °C y cumple con la clase de resistencia al fuego Euroclase E. Con dimensiones compactas de 122 mm de longitud y 101 mm de ancho, se integra fácilmente en espacios técnicos o falsos techos. Su bajo peso, alrededor de 0,096 kg, proporciona un montaje cómodo y estable.

Instalación y mantenimiento

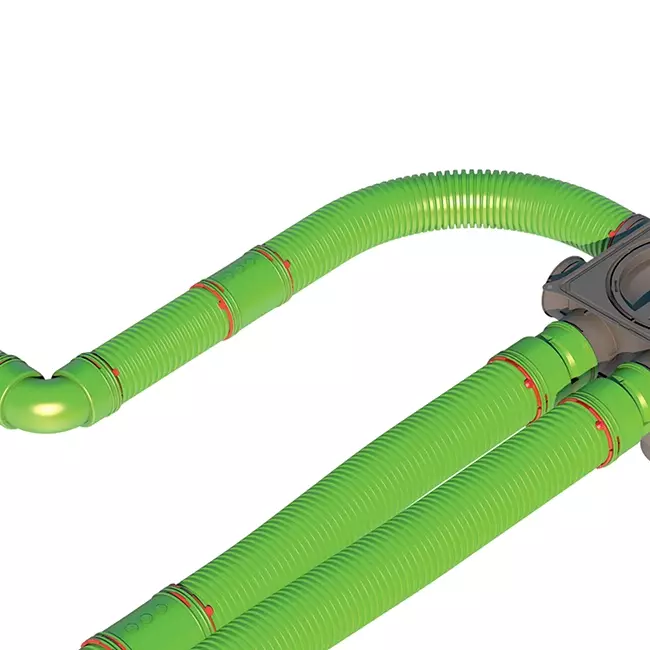

El conjunto se instala directamente entre la DBOX y el conducto 48C haciendo clic para fijar la conexión. Al no requerir selladores ni cintas, el trabajo en obra se realiza de manera más rápida y consistente. El sellado mecánico fijo es duradero y requiere poco mantenimiento durante la vida útil del sistema de ventilación.

Con este conjunto de conexión se consigue una unión compacta, hermética y técnicamente fiable entre la caja de distribución y el conducto, donde la facilidad de instalación y el control del rendimiento del sistema son prioritarios.
