Conector Ubbink Air Excellent 23C para caja de distribución de aire DBOX 125/500

Conector Ubbink Air Excellent 23C para DBOX caja de distribución de aire 125/500

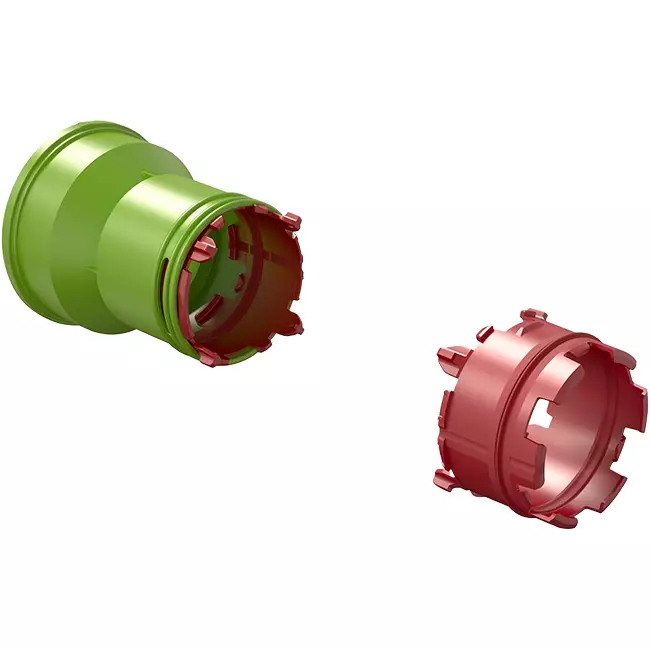

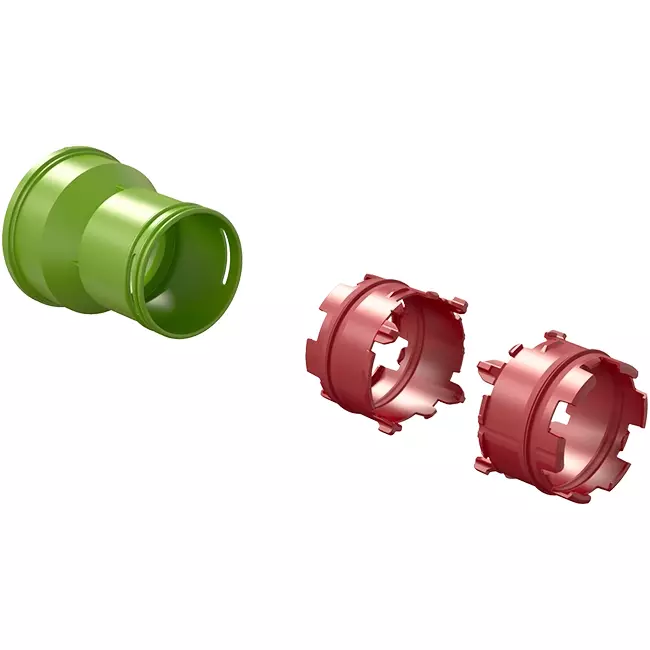

El conector Air Excellent DBOX 23C se utiliza para conectar un conducto 23C a una caja de distribución de aire Ubbink serie 125/500. Con este conjunto, se logra una transición directa y hermética entre el punto de conexión interior redondo Ø125 y el conducto plano 23C. El conjunto incluye dos anillos Click-Seal 23C que permiten una unión rápida y fiable sin necesidad de herramientas.

Ventajas y características

• Conexión hermética entre DBOX y 23C: Garantiza un sistema cerrado sin pérdidas de aire no deseadas.
• Pérdida de presión optimizada: Zeta 1,9 para suministro y 0,8 para extracción, ajustado para una distribución eficiente del aire.
• Montaje sin herramientas: Instalación rápida gracias al sistema de clic y los anillos Click-Seal integrados.
• Antiestático y antimicrobiano: Facilita un sistema de ventilación higiénico.
• Certificado TÜV SÜD: Probado en calidad y seguridad para aplicaciones de ventilación.

Rendimiento y uso práctico

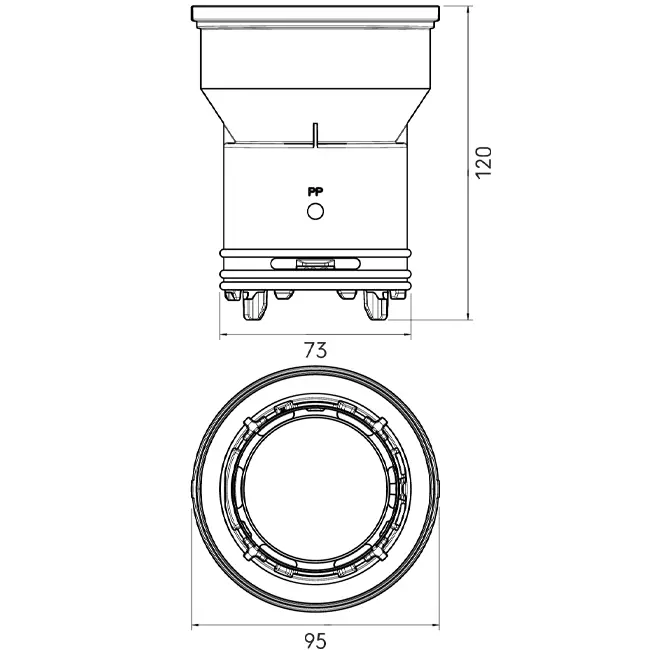

El conjunto está diseñado para un flujo de aire estable tanto en suministro como en extracción. Los diferentes valores zeta para suministro y extracción proporcionan una visión clara de la pérdida de presión esperada en el sistema. A un caudal de 30 m³/h, la pérdida de presión en una conexión es aproximadamente 14,5 Pa para suministro y 7,3 Pa para extracción. Esto permite dimensionar con precisión el trayecto de los conductos y la unidad de ventilación. El conector es resistente a temperaturas de -20 °C a +60 °C y cumple con la clase de inflamabilidad Euroclase E. Con unas dimensiones compactas de 109 x 95 x 95 mm, la instalación permanece ordenada incluso en espacios reducidos.

Instalación y aplicaciones

Este conjunto se utiliza cuando se desea conectar una caja de distribución a un conducto 23C hacia válvulas u otras derivaciones. Gracias a su peso ligero de aproximadamente 0,075 kg, se trabaja cómodamente sobre techos falsos o en conductos técnicos. El ajuste fijo dentro del sistema Air Excellent garantiza una conexión estable y de bajo mantenimiento durante toda la vida útil de la instalación.

Con este conjunto, se consigue una transición técnicamente correcta entre la DBOX y el sistema de conductos, combinando facilidad de montaje y un rendimiento aéreo predecible.
