Puntos positivos

Conexión hermética de 90
Zeta 1.15 - baja pérdida de presión
Anillos Click-Seal incluidos
Montaje sin herramientas

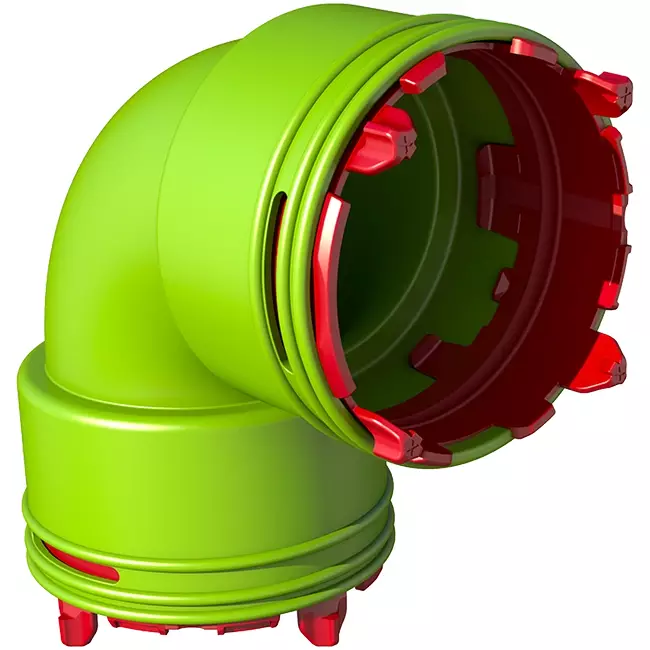

Ubbink Air Excellent 23C codo de 90° con acoplamiento

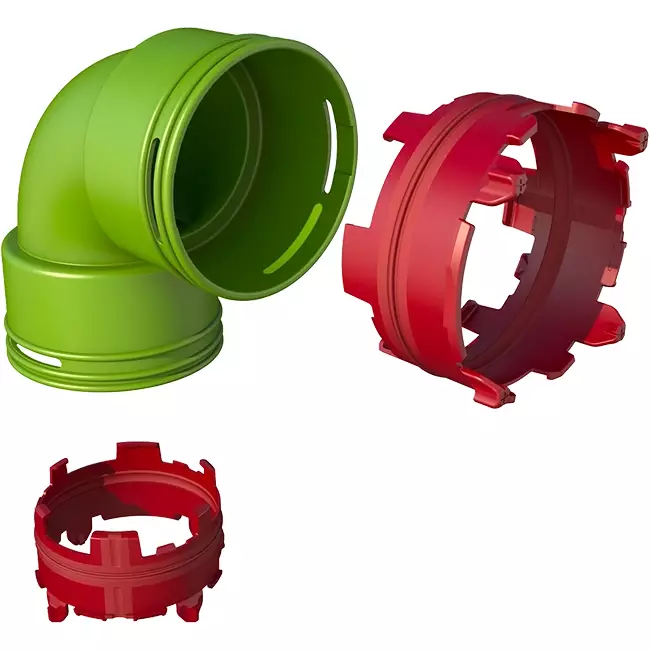

El acoplamiento en codo de 90° Ubbink Air Excellent 23C se utiliza para conectar dos conductos 23C en ángulo recto dentro del sistema de distribución de aire Air Excellent. Con este codo, consigues un cambio de dirección controlado de 90 grados sin comprometer la hermeticidad ni el rendimiento del sistema. El conjunto incluye dos juntas Click-Seal 23C, lo que permite realizar una conexión segura y sin herramientas de manera inmediata.

Ventajas y características

Conexión hermética: Las juntas Click-Seal garantizan un sellado fiable y evitan pérdidas de aire no deseadas dentro del trazado del conducto.
Dirección de aire optimizada: Con un valor zeta de 1,15, la pérdida de presión se mantiene controlada incluso a mayores caudales de aire.
Montaje rápido sin herramientas: El sistema de clic permite una instalación eficiente en obra.
Antiestático y antimicrobiano: El material favorece un sistema de ventilación higiénico y limita la adhesión de polvo.
Certificación TÜV SÜD: Probado en calidad y seguridad para aplicaciones de ventilación.

Rendimiento y uso práctico

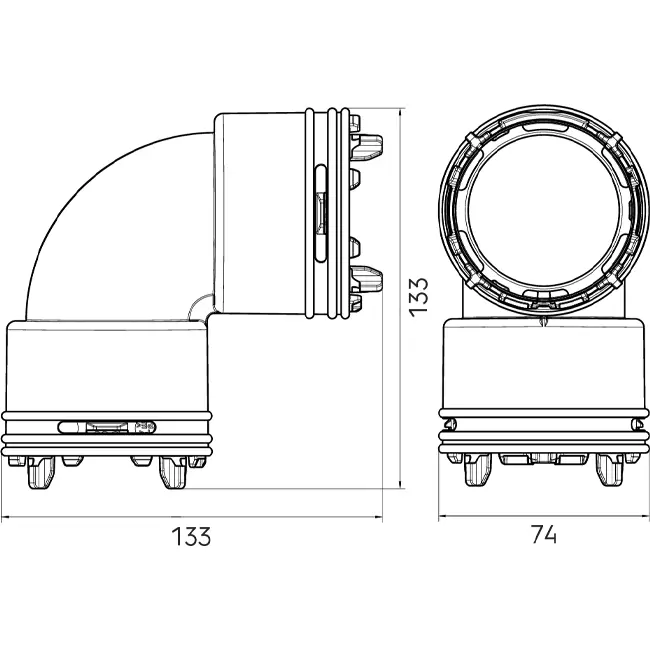

El codo tiene un diámetro exterior de 63 mm y está diseñado para un flujo de aire estable tanto en admisión como en extracción. El valor zeta de 1,15 proporciona una pérdida de presión predecible dentro del sistema. Por ejemplo, con un caudal de 30 m³/h, la pérdida de presión es aproximadamente 2,4 Pa por una conexión. Esto facilita un dimensionamiento preciso del trazado total del conducto, manteniendo la eficiencia de la unidad de ventilación. La resistencia térmica, de -20 °C a +60 °C, hace que el codo sea apto para su instalación en suelos, paredes y espacios no calefactados. Con unas dimensiones de 133 x 133 x 74 mm, su integración es compacta y fácil de planificar.

Instalación y aplicaciones

Este conjunto de codo 90° 23C se utiliza en situaciones donde el conducto debe sortear elementos constructivos o cuando el espacio es limitado. Gracias a su bajo peso de aproximadamente 0,08 kg, su instalación resulta cómoda, incluso sobre techos o en registros técnicos. La clasificación Euroclase E frente al fuego cumple con los requerimientos habituales en proyectos residenciales. La precisión de acople dentro del sistema 23C asegura una conexión estable y de bajo mantenimiento durante toda la vida útil de la instalación.

Con este codo de 90 grados, diriges el flujo de aire de forma controlada a través del sistema de ventilación, combinando facilidad de montaje con un rendimiento fiable y predecible.
