Puntos positivos

Elemento PT1000
Rango de medición: de -50 a +160°C
Longitud de recogida: 100 mm
Grado de protección IP65

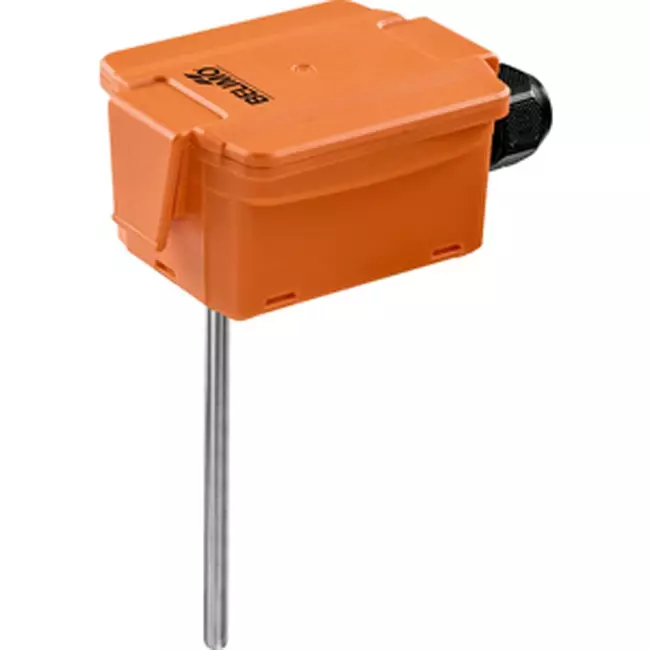

Sensor de temperatura de conducto/inmersión Belimo PT1000 100x6 mm - 01DT-1BL

El sensor de temperatura para conducto e inmersión Belimo ha sido desarrollado para medir temperaturas de aire y agua en instalaciones HVAC. El sensor se emplea en conductos de aire y, en combinación con una camisa de inmersión, también puede utilizarse en tuberías. El elemento sensor y la carcasa fijos de acero inoxidable garantizan un montaje estable y protegido. El elemento pasivo PT1000 convierte la temperatura medida con precisión en una señal de resistencia que es procesada por el sistema de control. Basándose en este valor medido, la instalación se regula automáticamente para un control climático constante y eficiente.

Ventajas y funciones

Elemento PT1000: Proporciona una medición de temperatura precisa y estable, compatible con la mayoría de los sistemas de control habituales.
Apto para aire y agua: Utilizable en conductos de aire y, unido a una camisa de inmersión, también para aplicaciones en tuberías.
Sensor de acero inoxidable de 100 mm: Adecuado para conductos de aire de aproximadamente 200-400 mm de ancho, donde el sensor alcanza el centro del conducto para una medición representativa.
Bloque de terminales desmontable: Garantiza una conexión eléctrica rápida y segura, facilitando el montaje y mantenimiento.
Grado de protección IP65: Protegido contra polvo y chorros de agua, apto para su uso en salas técnicas y entornos industriales.
Amplio rango de medición: Mide temperaturas desde -50 hasta +160 °C, ideal para flujos de aire y agua tanto fríos como calientes.

Instalación, mantenimiento y aplicaciones

El sensor es adecuado para montaje en conductos de aire y puede utilizarse en tuberías con una camisa de inmersión. Una correcta colocación del sensor asegura una medición representativa de la temperatura en el medio. La carcasa permite una conexión segura y ordenada mediante un bloque de terminales desmontable. Por ser pasivo, no requiere alimentación eléctrica. Se utiliza en edificios terciarios, viviendas y sistemas HVAC industriales donde se requiere una medición fiable de la temperatura.

Información práctica

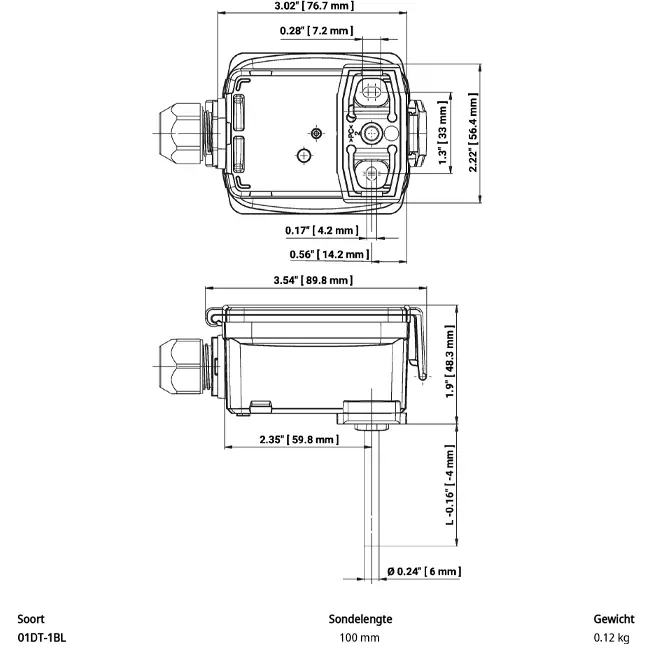

El sensor cuenta con un elemento de acero inoxidable de 100 mm de longitud y 6 mm de diámetro. La carcasa incluye un bloque de terminales desmontable y prensaestopas con alivio de tensión para una conexión fiable. El elemento PT1000 transmite la señal de resistencia directamente al controlador. Esta versión es adecuada tanto para aplicaciones en conductos como en tuberías donde se requiere un montaje robusto y una medición estable.

Marca	Belimo
Categoría	Sensores y controladores
GTIN	7630498100239
Número de artículo del fabricante	01DT-1BL
Número de artículo	23010036

Especificaciones

Código de categoría	101
With mounting material	Sí
Suitable for wall mounting	No
Suitable for ceiling mounting	No
Suitable for duct mounting	Sí
Suitable for tube mounting	Sí
Suitable for air	Sí
Suitable for liquids	Sí
Suitable for gases	Sí
With housing	Sí
Sensor element inside housing	No
Sensor element outside housing	Sí
Fixed cable to sensor	No
Sensor length	100 mm
Insert length	100 mm
Diameter sensor element	6 mm
Material element	Stainless steel
Technology	Other
Active temperature measurement	No
Passive temperature measurement	Sí
Average temperature measuring	No
Number of measuring points	1
Measurement of CO2	No
Measurement of VOC	No
Measurement of relative air humidity	No
Measurement of absolute air humidity	No
Enthalpy measurement	No
Measurement of dewpoint	No
Particulate matter measurement (PM)	No
Temperature measuring range (min)	-50 °C
Temperature measuring range (max)	160 °C
Number of measuring ranges	1
Offset setting possible	No
Trend representation	No
Error registration possible	No
Sensor type	Pt1000
Type of power supply	None
Type of electric connection	Push-in clamp connection
With reverse polarity protection	No
Number of output signals	1
Max. ambient humidity (non-condensing)	95 %
Ambient temperature (min)	-35 °C
Ambient temperature (max)	50 °C
Explosion-proof	No
Degree of protection (IP)	IP65
Housing colour	Orange
Compatible with Apple HomeKit	No
Compatible with Google Assistant	No
Compatible with Amazon Alexa	No
IFTTT support available	No
Scope of application	Immersion tube/duct
