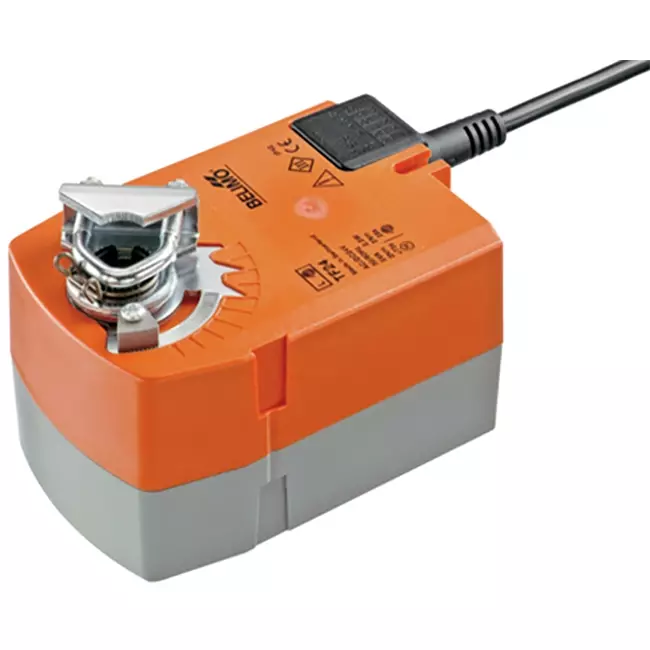

Accionamiento de válvula rotativo Belimo con resorte de retorno 24V - abierto/cerrado - 2,5 Nm - TF24
El Belimo TF24 es un accionamiento compacto para válvulas rotativas con resorte de retorno, diseñado para controlar la apertura/cierre de secciones de válvulas de aire pequeñas de aproximadamente 0,5 m² en instalaciones técnicas de edificios. El actuador funciona con una señal de tipo abierto/cerrado: cuando hay alimentación eléctrica, se desplaza a la posición de trabajo, tensando internamente los resortes de retorno. En caso de corte de suministro eléctrico, la válvula regresa automáticamente y de forma autónoma a la posición segura, impulsada por la energía almacenada en el resorte. Esto hace que el actuador sea adecuado para aplicaciones donde se requiere una posición de seguridad predeterminada, como válvulas cortafuegos o de ventilación de emergencia en conductos de aire pequeños. El motor alcanza un ángulo de giro de 90° en 75 segundos, y el resorte devuelve la válvula en menos de 25 segundos. El consumo en reposo es de 1,5 W y el nivel sonoro del motor es de 50 dB(A). Con un par de torsión de 2,5 Nm y un tamaño compacto, es especialmente adecuado para válvulas pequeñas en instalaciones de ventilación.
Ventajas y funciones
- Compacto y ligero: Con un peso de solo 0,62 kg y un par de 2,5 Nm, el actuador es ideal para pequeñas secciones de válvulas de aire de hasta aproximadamente 0,5 m² donde el espacio es limitado.
- Retorno automático con resorte en caso de fallo de alimentación: La válvula regresa a la posición de seguridad en menos de 25 segundos sin necesidad de fuente de energía o control externos.
- Dirección de movimiento ajustable mediante montaje L/R: La dirección de giro tanto del motor como del resorte de retorno se determina durante la instalación, permitiendo una aplicación flexible en diferentes configuraciones de válvulas.
- Ángulo de giro ajustable: El ángulo de giro es ajustable mecánicamente desde el 37% en incrementos del 2,5% hasta un máximo de 95°, lo que permite al actuador ajustarse exactamente al rango de apertura de la válvula.
- Protección contra sobrecarga sin interruptores de fin de carrera: El actuador se detiene automáticamente al alcanzar el tope mecánico, evitando el desgaste y facilitando la instalación.
- Clase de protección IP42: El actuador está protegido contra goteo de agua y entrada de sólidos, lo que lo hace adecuado para uso en instalaciones interiores protegidas como unidades de tratamiento de aire y sistemas de ventilación.
Instalación, mantenimiento y aplicaciones
El actuador se monta directamente en el eje de la válvula con el anillo de sujeción universal incluido, adecuado para ejes de diámetro entre 6 y 12,7 mm. El eje debe tener una longitud mínima de 84 mm y sobresalir al menos 20 mm. Un dispositivo antirrotación incluido evita que el actuador gire con la válvula. La dirección de movimiento tanto del motor como del resorte se ajusta a través de la orientación del montaje (L/R). El ángulo de giro se ajusta mecánicamente mediante topes hasta un máximo de 95°. El TF24 no dispone de ajuste manual. La conexión eléctrica se realiza mediante un cable fijo de 1 metro con dos conductores de 0,75 mm². El actuador es libre de mantenimiento y es adecuado para el control abierto/cerrado de pequeñas secciones de válvulas en unidades de ventilación, fan coil units, unidades de tratamiento de aire pequeñas y válvulas de ventilación de emergencia en instalaciones comerciales y residenciales.
| Marca | Belimo |
| Categoría | Servomotor Belimo |
| GTIN | 7630498115677 |
| Número de artículo del fabricante | TF24 |
| Número de artículo | 23010064 |
Especificaciones
| Código de categoría | 101 |
| Suitable for air accessory | Sí |
| Supply voltage | 24 V AC/DC |
| Control signal | 2-point |
| Energy consumption in operation | 2.5 W |
| Energy consumption at rest | 1.5 W |
| Modelo | Rotating |
| Regulation type on/off | No |
| Regulation type modulating | Sí |
| Regulation type splitrange | No |
| Connection cable length | 1 m |
| Transmission | With cogwheels |
| With direct mount top flange according to ISO 5211 | No |
| Return at zero supply voltage | Sí |
| Deactivated when closed | Sí |
| Automatic stroke recognition | No |
| Adjustable position feedback signal | No |
| Auxiliary contacts | No |
| Position reporting system | None |
| Auxiliary contacts optional | No |
| End contacts | None |
| Adjustable operating range | No |
| With mechanical setting indicator | Sí |
| Suitable for manual operation | No |
| Operating time | 75 s |
| Torque | 2.5 Nm |
| Potential free switch contact | No |
| Self-adjusting travel length | No |
| Max. angle of rotation | 95 ° |
| With safety function | Sí |
| Degree of protection (NEMA) | 2 |
| Degree of protection (IP) | IP42 |
| Max. electric power input | 5 VA |
| Ambient temperature (min) | -30 °C |
| Ambient temperature (max) | 50 °C |

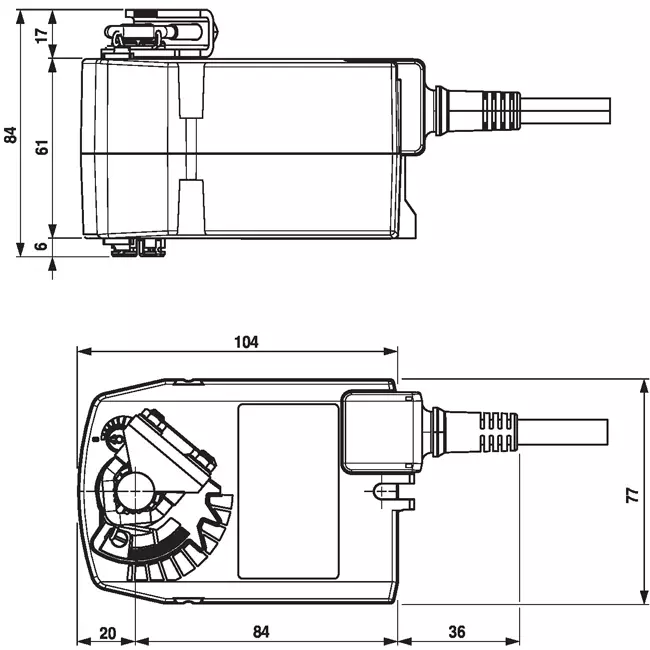

| Altura | 85 mm |
| Anchura | 120 mm |
| Profundidad | 200 mm |
| Explosion-proof | No |
| Housing material | Plastic |
| Suitable for valve | No |
